在上一期内容中,我们对天线的几个常见参数向大家简单的介绍了一下,本期我们继续和与大家一起,来看看天线在网络规划中的一些工程参数的定义。

天线下倾方式:

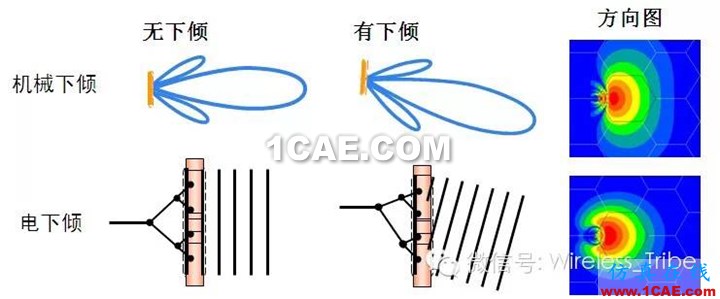

天线下倾方式分为机械下倾和电下倾,而电下倾方式又可分为固定电下倾和可调电下倾。

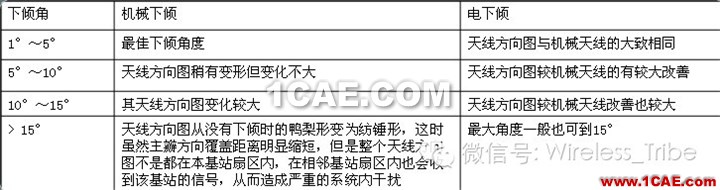

机械下倾天线只在架设时倾斜天线,价格较便宜,多用于下倾角度小于10°的环境。

电下倾天线价格较贵,其下倾角度范围较大(可大于10°),下倾角度较大时天线方向图无明显畸变,天线后瓣也将同时下倾。

对于要求下倾角比较大的情况,多采用小角度的固定电下倾天线加上机械下倾方案。

零点填充:

零点填充:是指在天线的垂直面内,下旁瓣第一零点采用波束赋形设计加以填充,以改善对基站近区的覆盖,减少近区覆盖死区和盲点。通常零点深度相对于主波束大于-20dB即表示天线有零点填充。

挂高(Height):

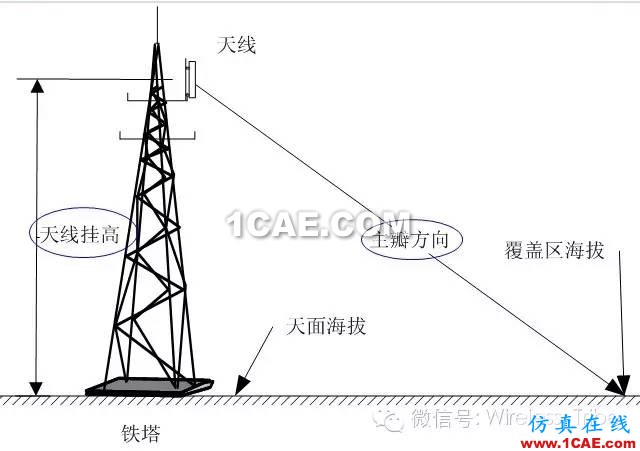

天线挂高:是指天线中心点到站址所在地面的高度差。

1. 天线挂高要高于其覆盖区的平均高度,这样才能保证覆盖区的信号强度;

2. 天线挂高不能过高,过高的站点往往跨越覆盖多个小区,干扰其他小区,限制了整个系统的容量,降低了系统的整体性能;

3. 相邻两个站点的高度差不能过大,保证局部的基站天线挂高基本维持在同一高度上,使每个基站都能充分吸收话务;

方位角(Azimuth):

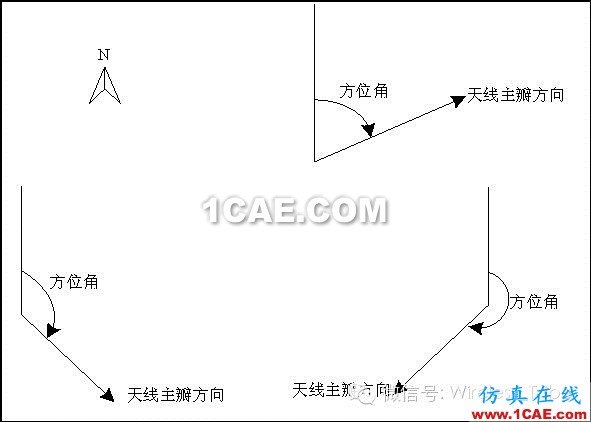

方位角:是指正北方向到天线主瓣方向上的顺时针角度。

1. 天线主瓣方向上近端不能有明显阻挡,并且主瓣方向在正负60度内可调整:一般100米内不能有明显阻挡;

2. 要求覆盖方向上不能是空地,不能是河流,湖面;

3. 为减少天线之间的信号过度交叠,要求天线3dB水平波瓣之间的波瓣夹角大于20度;

4. 天线的主瓣不能对打:网络的拓扑结构应尽量满足蜂窝理论的布局;

5. 天线的方位角在城区要避免增强波导效应,不要正对街道延伸方向;

下倾角(Down-Tilt):

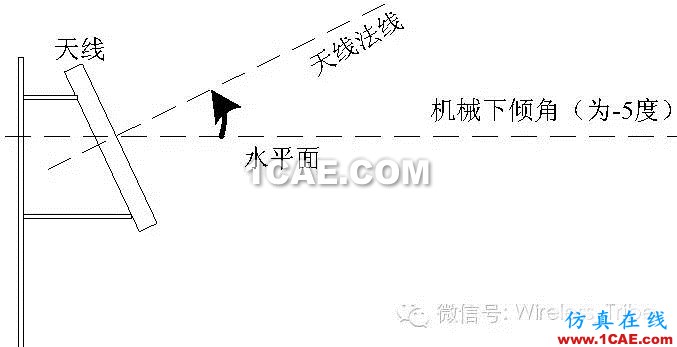

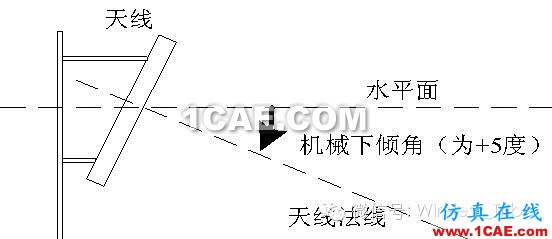

下倾角:是指水平面到天线法线方向上的顺时针角度。

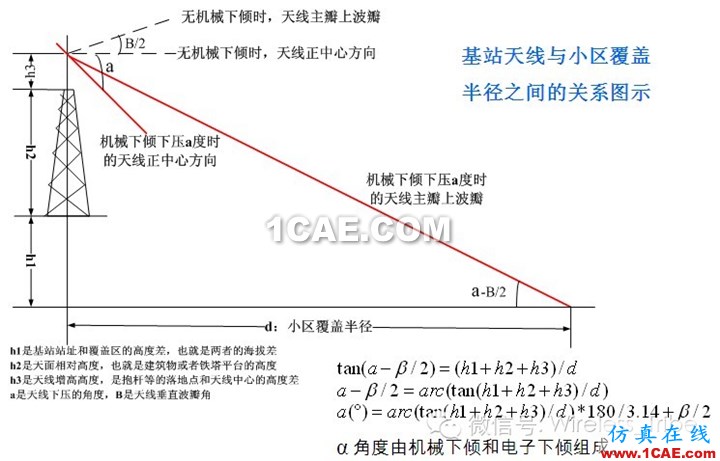

在基站密集的城区,相互之间很容易形成干扰,为使大部分能量都辐射在覆盖区内,减少对相邻小区的干扰,设置天线的初始下倾角时,应使天线主瓣的半功率点对准覆盖区的边缘;

在郊区、农村、公路、海面等,为了让覆盖尽量远,可以减少初始下倾角,使天线主瓣的最大增益点对准覆盖区的边缘;

对于需要大下倾的小区天线,选用电调天线以联合利用机械下倾与电下倾。

编后语:天线的工程参数是无线网络规划重要的数据来源之一。在站点勘察的时候,只有对天线的工程参数的定义非常清楚,才能取得正确的参数值,从而指导后续的网络仿真。如果天线工程参数出现错误,不仅会严重影响网络的质量,造成区域内的干扰。同时参数排查纠错需要花费很多的人力物力,是的项目成本提升。
