转载:微信群"SI-list 中国【2】"的聊天记录如下:
—————2015-12-1 —————
norn NL 上午11:43
norn NL 上午11:43

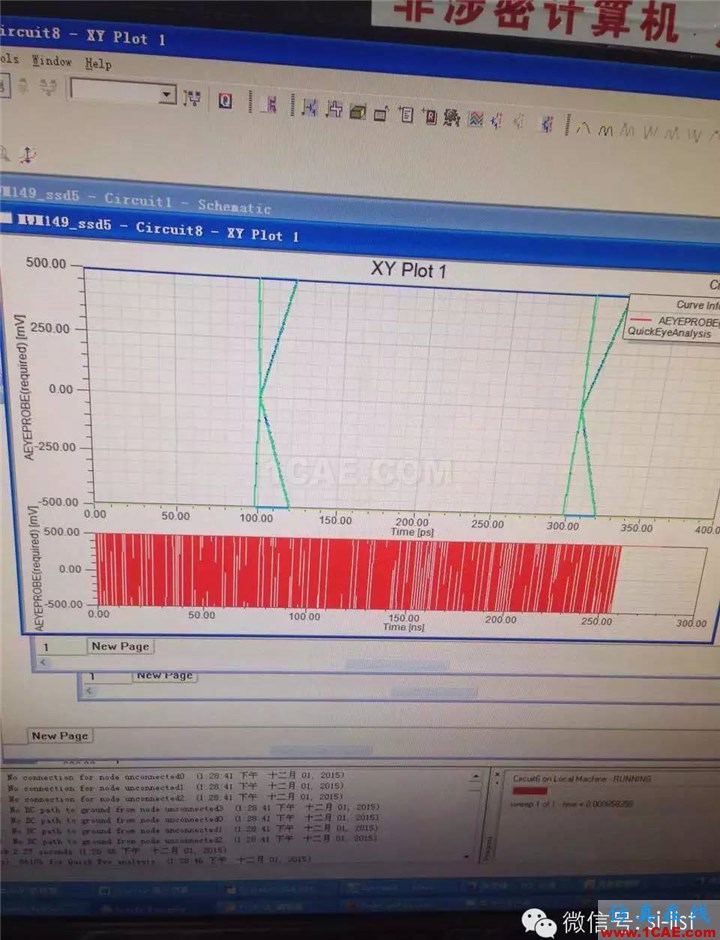

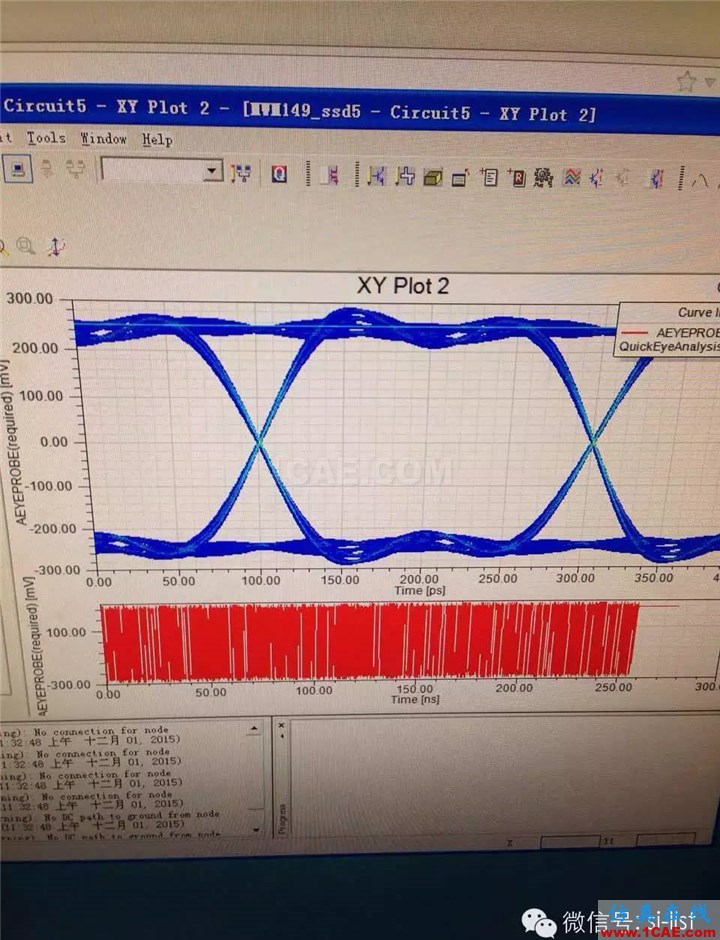

请问各位,我对两对一模一样的差分线提取参数,有一对加了10nf小电容,用的tdk电容模型,在5G的时候阻抗约为11欧。加电容差分线跑5G的时候,眼图非常奇怪。
norn NL 上午11:44
没加电容的如下。所有其他参数都一样。
norn NL 上午11:45
norn NL 上午11:47
提取参数时直接赋了电容模型提取的
norn NL 上午11:52
是不是哪没设置对
张松松 下午12:37
你怎么会有个直流分量在的
张松松 下午12:38
波形位置对吗
冯锐 下午12:41
怎么好像两个反了呢
冯锐 下午12:41
电容就是隔直的,怎么上面有一个直流分量
norn NL 下午12:42
那个应该不是直流分量,我觉得是一个台阶,反射后整个幅度也变大了
YUDYLIU 下午12:43

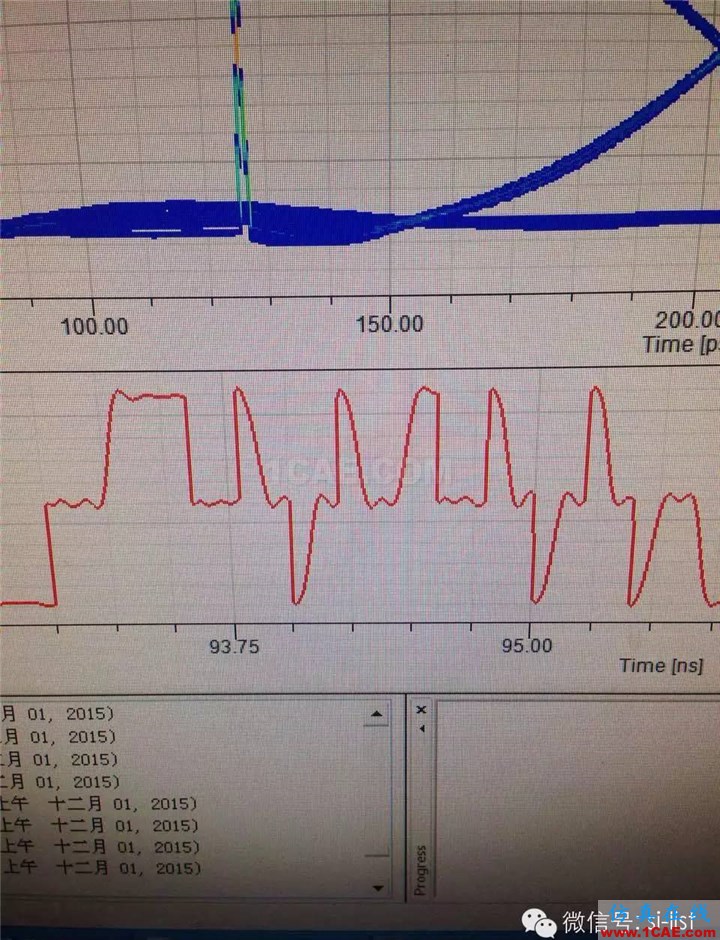

先别看眼图,看单端的波形,加了电容后仿真的时间设长一点,是不是收敛的问题
norn NL 下午12:44
YUDYLIU 下午12:46
你这是P-N,还是一个P或N
norn NL 下午12:49
是P-N 差分的
张松松 下午12:51
你是什么差分信号?
YUDYLIU 下午12:51
单端的看下,时间跑长点,或电容改小点,对比下开始的波形和长时间的波形
张松松 下午12:53
一般差分末端都有端接啊
张松松 下午12:53
你这波形的位置是接收端吗
李靖 Lurker 下午1:07
还以为是pam3
norn NL 下午1:08

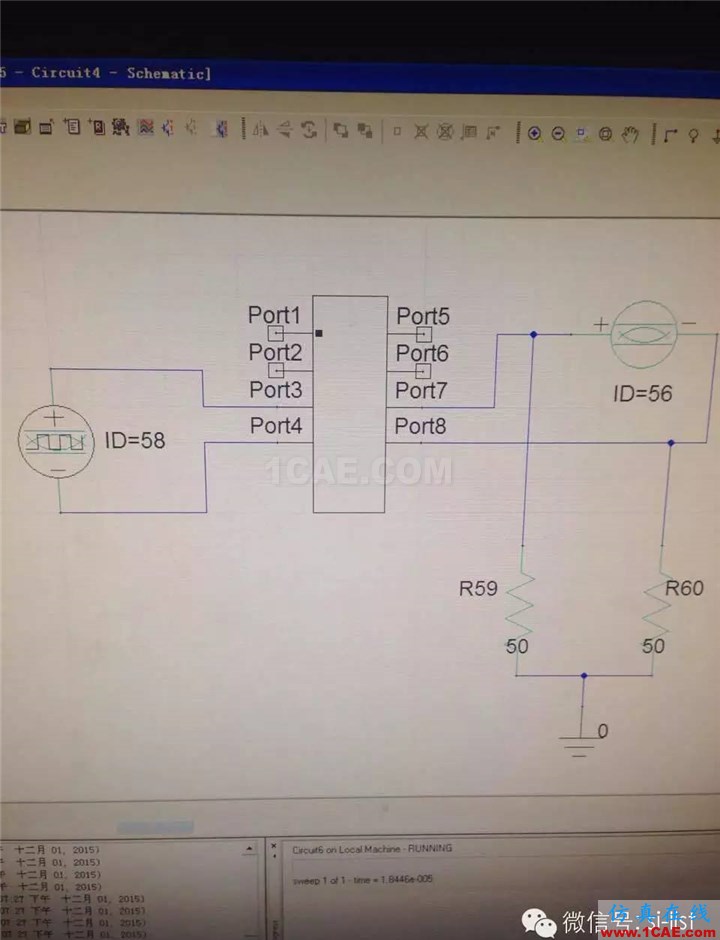

norn NL 下午1:09

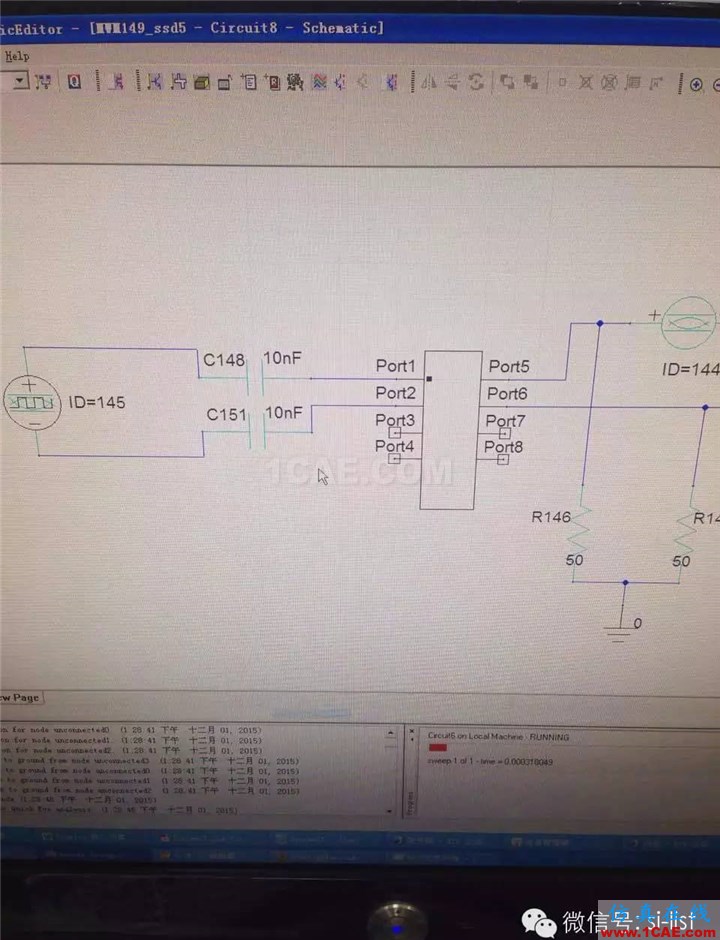

八端口的,两对线
草木皆兵 下午1:12
[发呆]
草木皆兵 下午1:13
这个匹配是不是要加个电容到地
norn NL 下午1:15
一般差分线只有一边串电容吧
草木皆兵 下午1:17
或者把中间那个地去掉
草木皆兵 下午1:18
跑下看
norn NL 下午1:33
刚试了延长时间,还有去掉地,结果还是一样。我把上面那对没电容的,直接串上理想电容跑,结果也变成那个样子
norn NL 下午1:34
羊 下午1:34

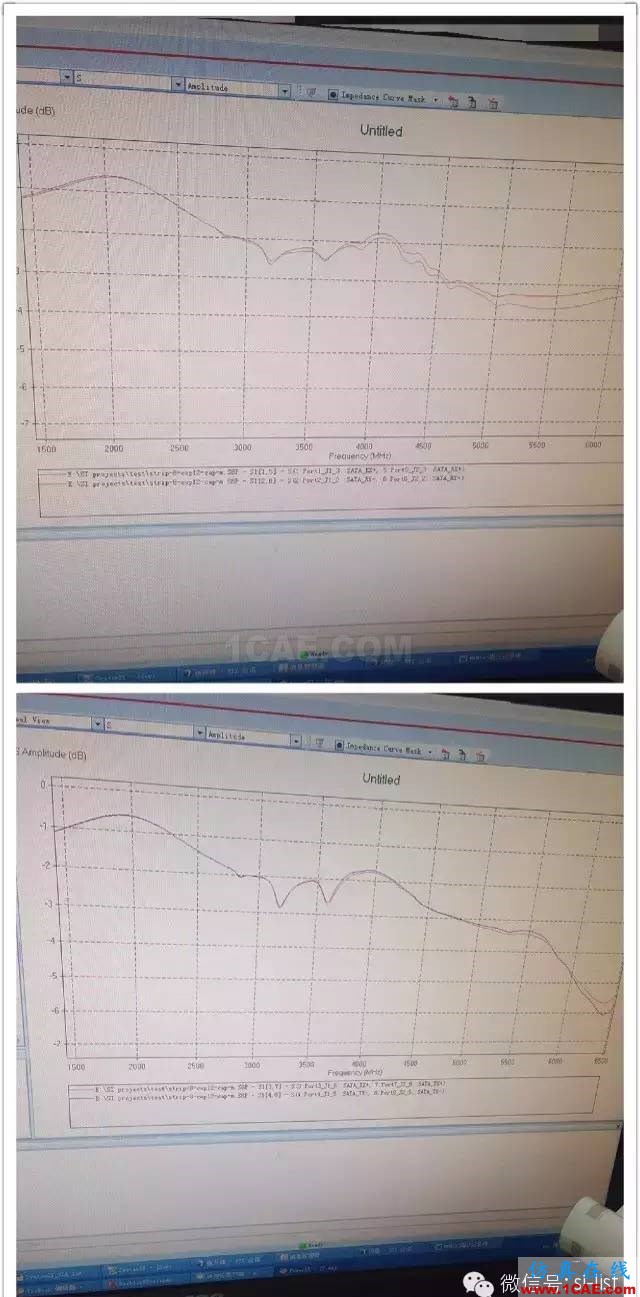

S参数发来看下
草木皆兵 下午1:36
不能啊?
norn NL 下午1:46
norn NL 下午1:46
上面是无电容的
羊下午1:50
直接放文件啊
norn NL 下午1:51
[发呆] ....这公司电脑没联网
一定 下午1:52
手动把电容两端短接再仿一下,会不会是直流初始值问题
羊 下午1:53
囧,问题基本出在你S参数上
草木皆兵 下午1:59
换个其他的s参数试试
norn NL 下午2:02
norn NL 下午2:02

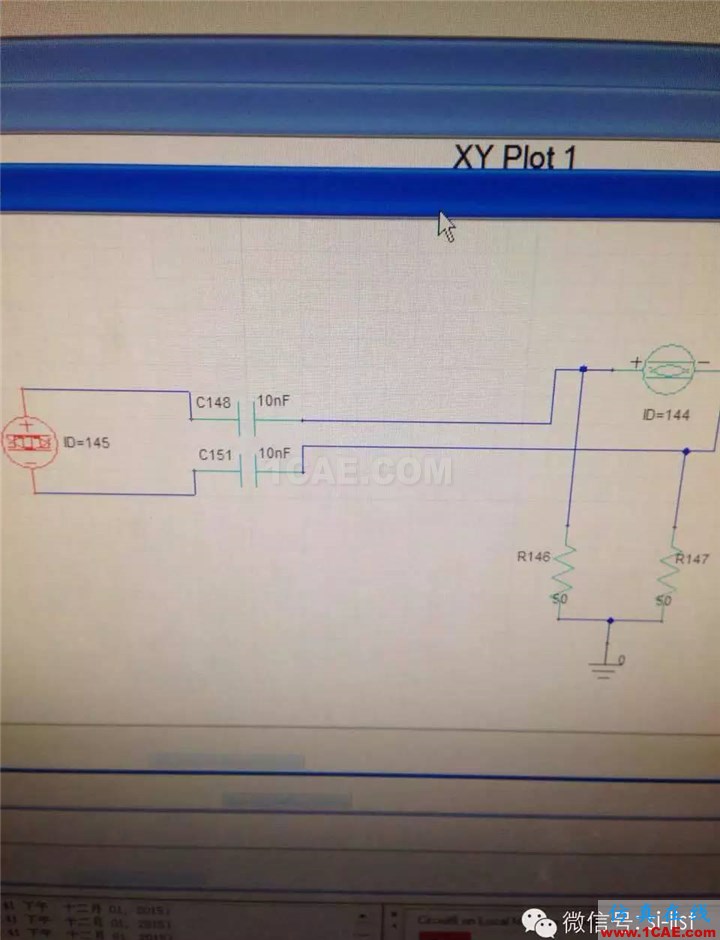

直接不要线了[呲牙],结果如下
norn NL 下午2:03
norn NL 下午2:05
我再换个S参数
norn NL 下午2:07
这里面电容是理想的,没有其他寄生参数,这样也算正常吗?
李黎明 下午2:11
串在高速线上的电容叫ac coupling,目的就是隔直,让数字信号在0上下震荡,用于不同的高速电平之间的交换
李黎明 下午2:13
你可以给信号源设置个直流电平就可以看到效果
草木皆兵 下午2:40
@norn NL 人呢
norn NL 下午2:49
大神,我在
草木皆兵 下午2:53
搞出来没
norn NL 下午2:54
还没,有大神建议用ads跑,暂时还没装
norn NL 下午2:56
因为我这里没有考虑直流偏置量,信号源就是个差分的
norn NL 下午2:59
有项目板在每个连接器附近都放了隔直电容,加起来一条单端sata线上放了六个,我想确认下这样是不是真的没问题
李黎明 下午3:15

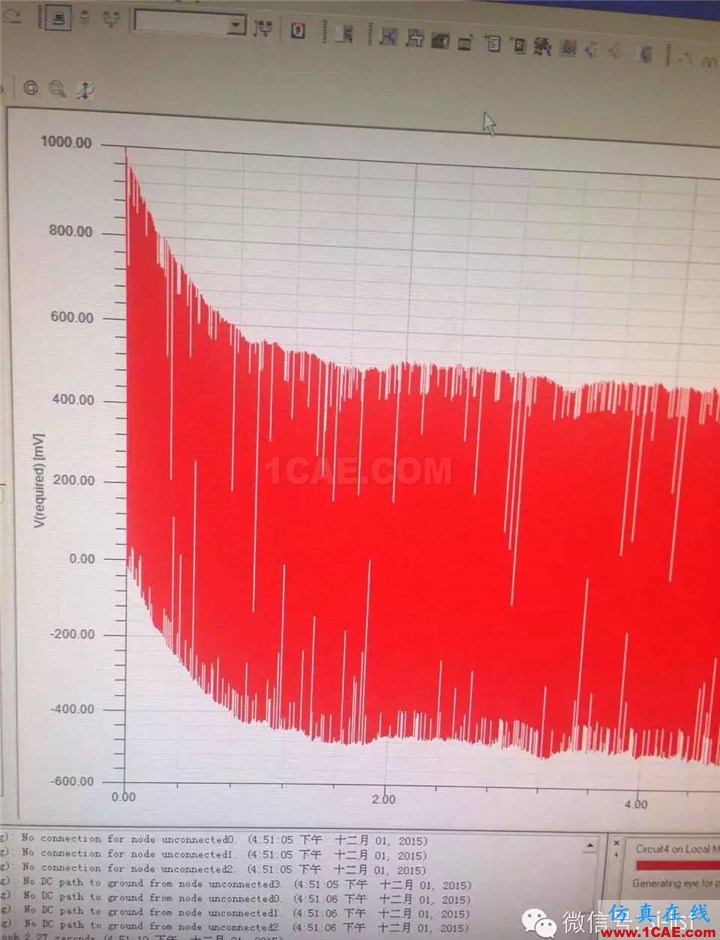

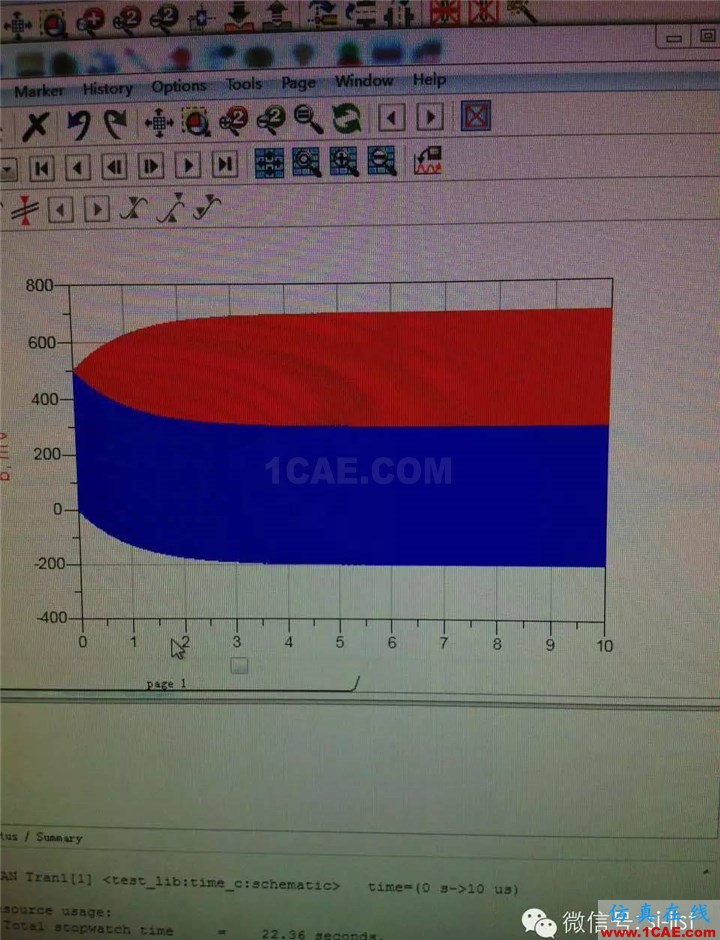

@norn NL 实验了下,电容越小,隔直达到的稳态时间越短.
李黎明 下午3:15
李黎明 下午3:15
草木皆兵 下午3:18
看来是s参数的问题可能性较大
YUDYLIU 下午3:39
@李黎明 [强]
norn NL 下午3:41
现在我在重新提
李鑫 下午4:10

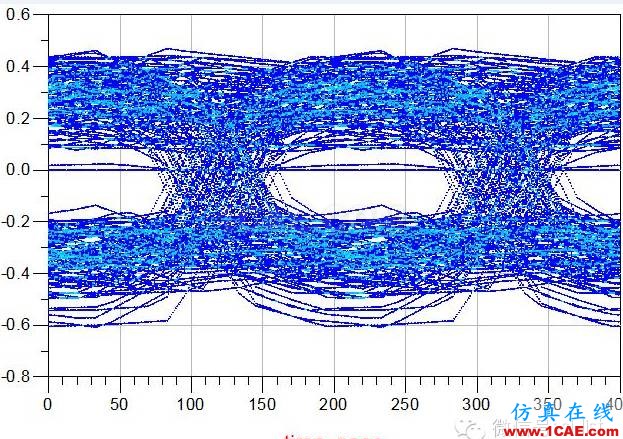

我之前仿真也出现过这个问题,加上AC Decap之后,眼图电压为0的地方出现一条横线
李鑫 下午4:11
望大神们解答呀~
norn NL 下午4:21
[发呆] 原来我不是一个人
李鑫 下午4:25
一直不能理解中间0电平那条线是怎么出来的~
草木皆兵 下午4:27
@李鑫 有图不
草木皆兵 下午4:28
无图无真相
李鑫 下午4:28
等我登录服务器找一下
李鑫 下午4:31
李鑫 下午4:32
有点类似于双眼皮的感觉~
李黎明 下午4:32
今天得把这个问题办了!
李鑫 下午4:33
输入差分电平是-0.35~0.35,共模电平为1.25V
李黎明 下午4:34
前面几个bit要cut掉
李黎明 下午4:34
@李鑫
李黎明 下午4:34
见我上面的图
李黎明 下午4:35

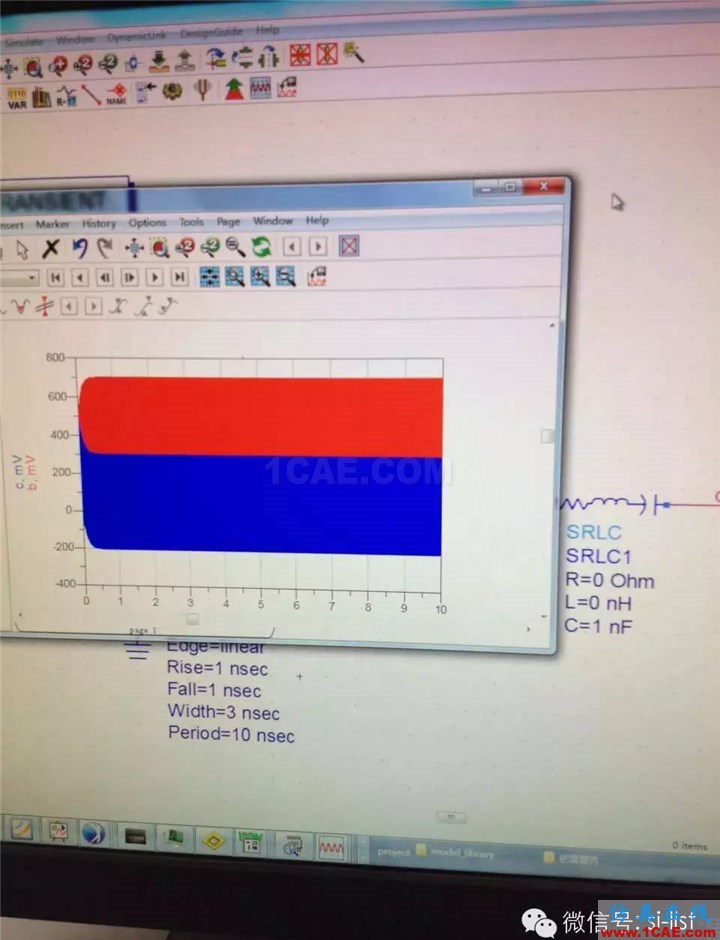

电容值大小决定到稳态的时间
李鑫 下午4:35
[强]
李鑫 下午4:35
看了一下上面的内容,豁然开朗@李黎明
李鑫 下午4:36
没想到稳态时间造成的影响~
草木皆兵 下午4:38
李总 牛气[疑问][强]
win 下午4:42
上个图
win 下午4:42
cut掉开始的图
norn NL 下午4:54
我看了下我那个大概3us就平稳了,但是cut了10us也是那副样子
草木皆兵 下午4:56
@norn NL 你的s参数换了吗?
norn NL 下午4:57
没,重提的还在跑
norn NL 下午4:58
norn NL 下午4:59
而且假如没有直流偏置,就没有这段下移的时间吧
张松松 下午5:01
确实,这个下移测试中也能看到
A vril 下午5:02
是波形未稳定状态,AC decap造成的
A vril 下午5:07
什么电平信号
A vril 下午5:07
把下拉50 ohm电阻放在AC 耦合电容前面再试试
norn NL 下午5:08
今天那参数跑不完了,明天来把这问题关闭了
A vril 下午5:08
AC耦合电容放接收端试试
A vril 下午5:12
感觉像是lvpecl到cml或者到lvds的端接,这个时候泄放电阻和AC耦合电容位置是有要求的,感觉是匹配没做好
李黎明 下午5:27
搞了下
李黎明 下午5:27
李黎明 下午5:28

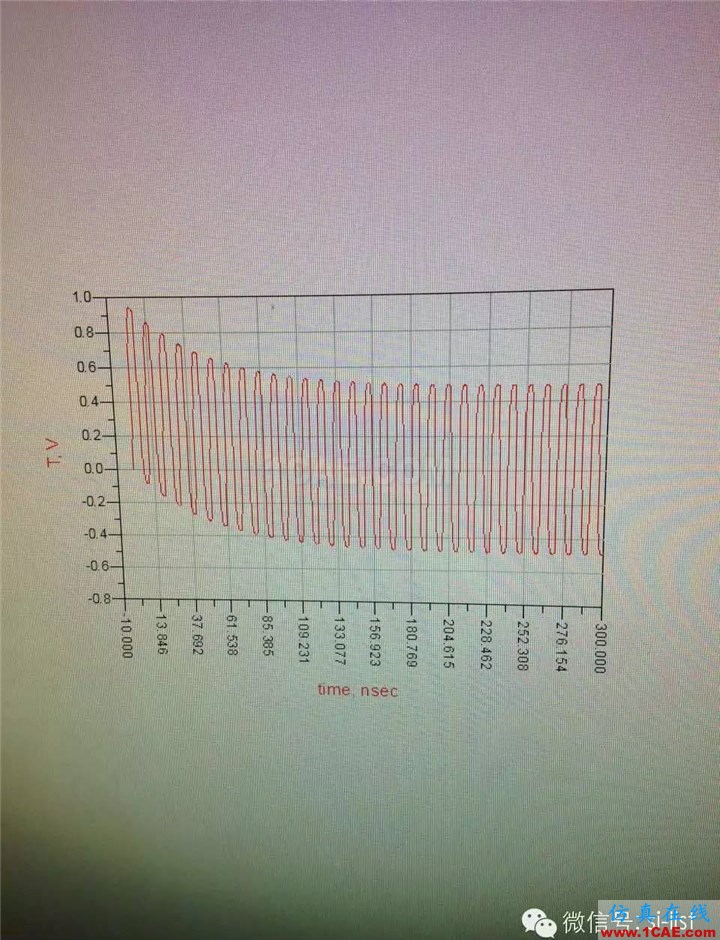

向下的这个偏置是ac decap带有的

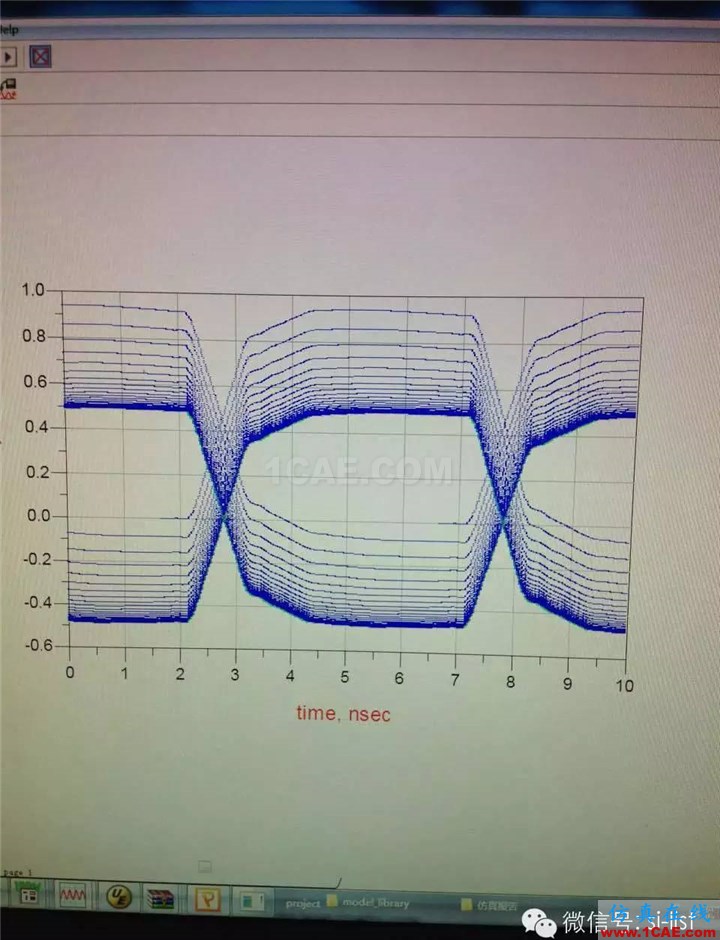

李黎明 下午5:29
李黎明 下午5:29
直接叠加眼图会出现如上情况
李黎明 下午5:30

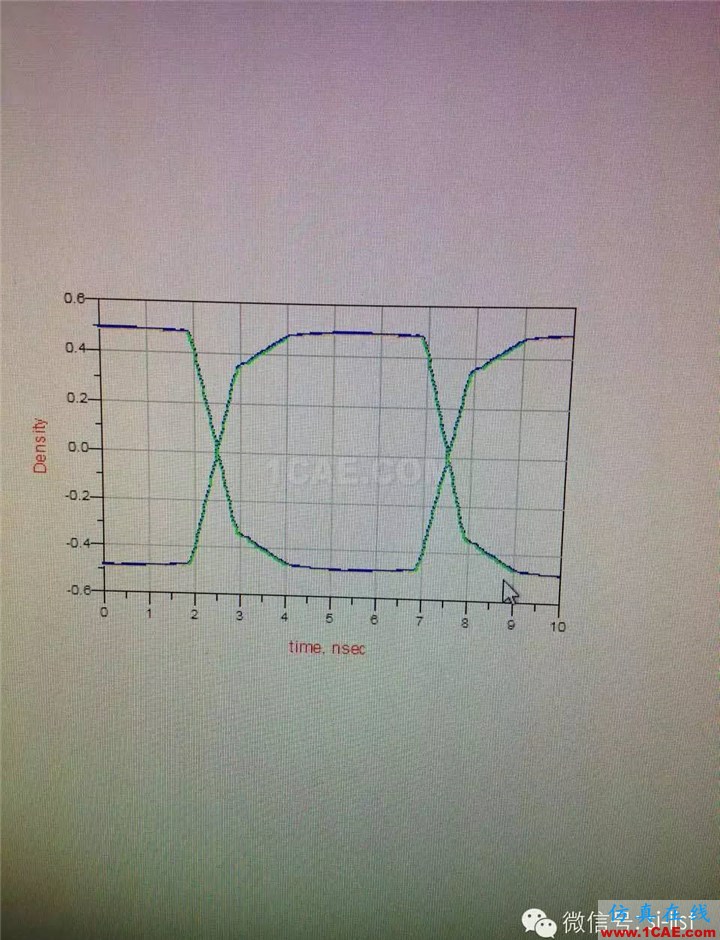

去掉前面未达到的稳态波行,眼图正常
李黎明 下午5:30
李黎明 下午5:31
我用的是验证过的s参数.
Himonika 下午5:31
直观…
李黎明 下午5:31
完.
