最牛手机天线方案诞生

2016-11-01 by:CAE仿真在线来源:互联网

深圳汉阳天线设计有限公司面对高端移动终端产品市场,从事天线产品的设计与开发。公司研发团队拥有博士后1名,博士1名,硕士数名,本科数名。经多年研发积累,开创出一套国际领先的天线设计理念——手机地线辐射技术,获得技术专利6项,被国际权威期刊杂志收录的SCI论文15篇。

基于移动产品地线辐射理论,在金属材质的手机天线开发领域处于国际领先地位,并在呈连续性特征的全金属边框手机构造中找到天线的辐射方案,填补国际手机天线技术空白

呈连续性特征的全金属边框手机的主要优点:

1.结构坚实,为打造超薄手机提供解决方案,使其结构更加结实,不易变形

2.简化繁杂的金属加工工艺,提高产能

3.节省金属加工耗材的使用,降低成本以地线辐射为主导的设计代替传统的天线生产,降低污染。最牛手机天线方案诞生HFSS结果图片1

手机支持的频段越来越多,天线设计就越考验硬件设计(HW)工程师们的智慧和经验,天线必须离电池远,并且附近不能有金属器件。

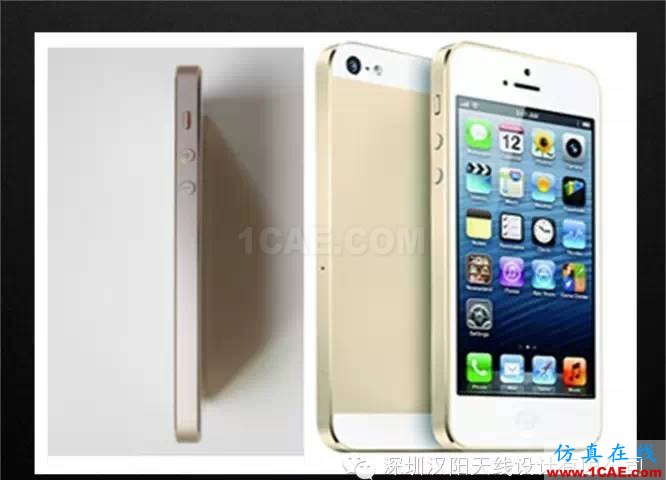

可以说为了兼顾天线的设计,ID设计和MD设计都要为硬件设计(HW)的天线设计让路,明显的例子就是iPhone 6/Plus上备受吐槽的天线条,这就是为了兼顾信号问题所做的妥协。

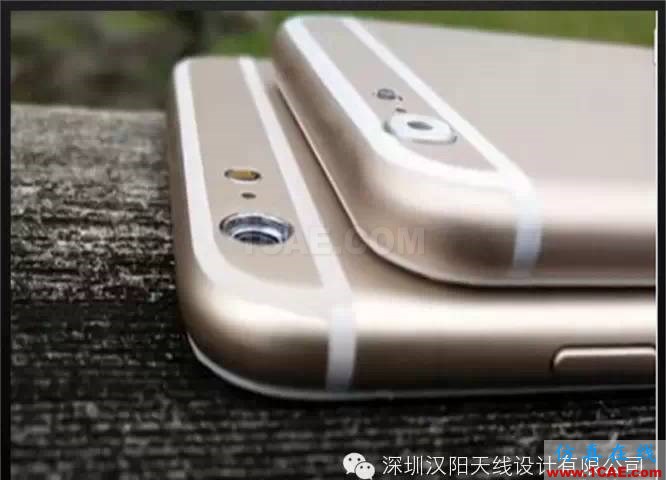

最牛手机天线方案诞生HFSS结果图片2 目前iphone6结构图最牛手机天线方案诞生HFSS结果图片3

采用地线辐射技术设计的iphone6将会是这样。新的地线辐射技术可以就可以解决iPhone6弯曲门,使其更加坚固、完美,质感,结实。而且可以做的更薄。

最牛手机天线方案诞生HFSS结果图片4

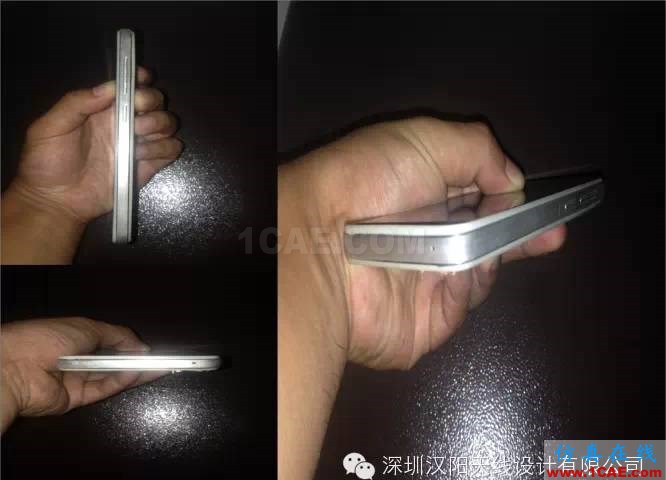

此图是深圳汉阳天线设计有限公司最新调试的全金属边框手机,机身360度无断缝一体边框,支持5模13频,且各项天线性能测试都已完全达标。这种结构的手机在目前手机市场非常罕见,若哪家手机公司量产一部此类型的手机必将成为行业的焦点。

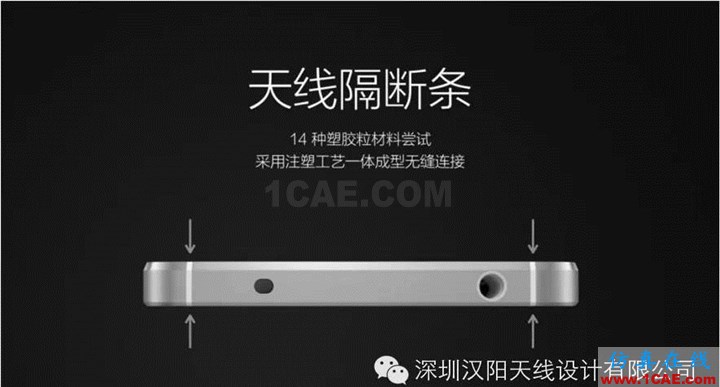

目前市面上的金属边框手机仍采用最传统的技术调试,为了使手机天线实现信号辐射,不得不在本是一根完整的金属边框上开几条缝隙,牺牲了环保、增加了成本、减少了良率和美观等指标。由此可见,采用地线辐射技术的全金属边框(无断缝)的手机结构,必将受到各大手机厂商的青睐。

地线辐射技术原理:

最牛手机天线方案诞生HFSS仿真分析图片5

经研究发现,大部分移动终端产品的地电位金属板都是一个共振体,而且这个共振体潜在的电磁场能量辐射能力会比任何一个单独的天线实体强很多,甚至比外置天线所能辐射的能量还要高。

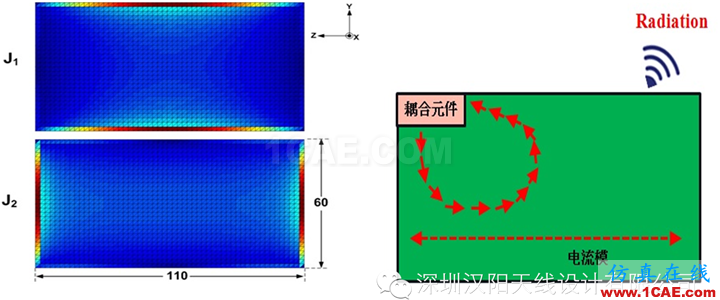

图1是利用MATLAB仿真软件计算的电流在金属板上的分布图,明显显示在它的z轴和y轴上出现了两个不同电流共振模。如何才能最大化的激发这个金属板上的电流共振模呢?

图2是汉阳团队新研发的一种极为有效的天线馈电方法,就是在金属板上利用一个很小的区域设计一个耦合共振体,这个共振体包括一组电容和电感的有效组合,这个耦合共振体在金属板上产生的电流回流将最大化的激发金属板上的电流共振模,从而提高信号的辐射性能。

目前采用地线辐射技术已成功量产的案例:

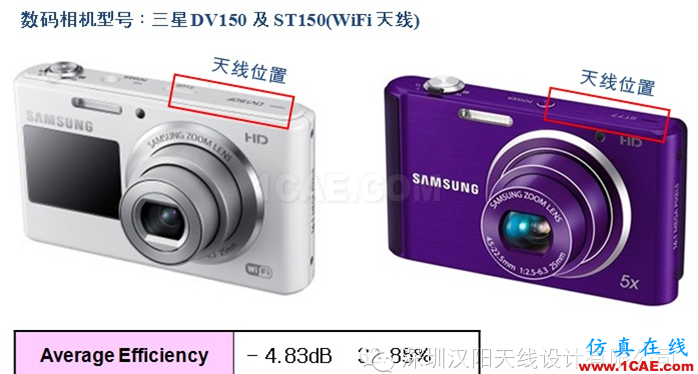

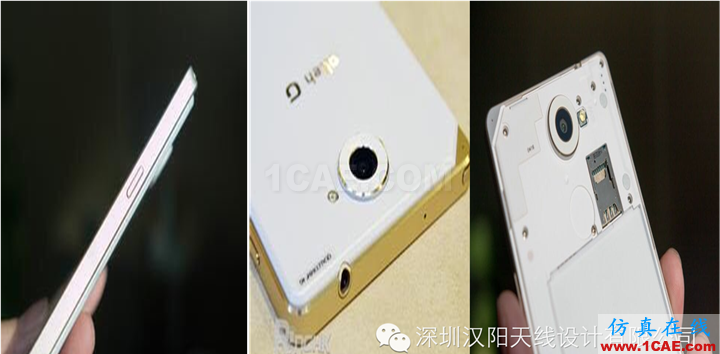

iron2韩国泛泰出品,全金属边框,3模7频。最牛手机天线方案诞生HFSS仿真分析图片6 且此技术还可应用到各种金属材质的移动产品中,如下两款相机的wifi 最牛手机天线方案诞生HFSS仿真分析图片7

公司创始人介绍:
最牛手机天线方案诞生HFSS分析图片8 刘扬 33岁毕业于韩国汉阳大学博士韩国汉阳大学微波工学实验室博士,为三星电子,LG电子,Pantech电子设计过多款手机天线,蓝牙耳机天线,数码相机天线等无线通讯设备,并成功量产。博士在读期间,兼任三星电子数码影像事业部天线技术顾问。博士毕业后,任职汉阳大学博士后兼研究教授一年,同期,在中国创办汉阳天线设计有限公司,带领团队成功研发出全金属结构手机天线,填补国际手机技术空白。
