[讨论] 射频功放退耦电容爆炸的解决方法

2016-11-01 by:CAE仿真在线来源:互联网

哪位前辈能否帮我解决电容爆炸的问题,小弟万分感激,可以参考以下图片,跪求建议!

把GND和供电拉得远离射频线,GND 做大。

fantastic00

huxz11

可以先接更高耐压值的电容,然后测量其工作时电压峰值或者波形,频率!。

功率信号能出的来吗?本人认为两种可能导致电容烧毁。1:电压击穿,如果匹配做的好,检查电容承压值,平均要大于直流电压(最好2倍附近),2:检查电路匹配,耦合,泄漏等,是否是通过该电容电流大,导致烧毁(功率相关)。

wangbo88888

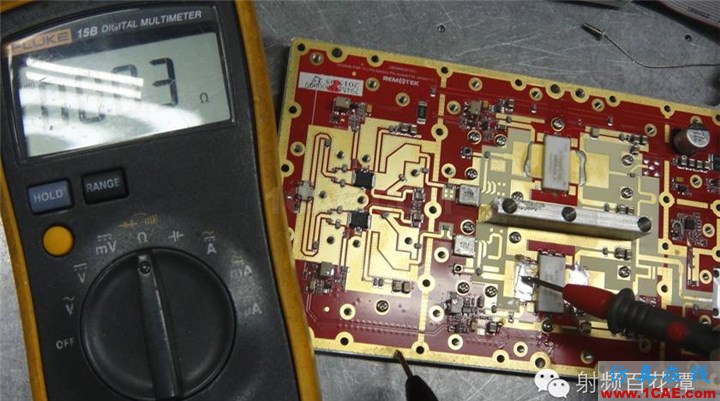

第二图管子栅极和地的阻值不对

电容的使用要注意温度和时间参数,不确定你使用场景的热情况,高温时电容的参数会发生很大的漂移,可能你选型电容时候有问题,要充分考虑降额

huliang375

AiLaoPo77

我也发现有10uf电容烧的现象,我用的是1206 50V,改为12010问题解决,估计是你的电容耐压值不够

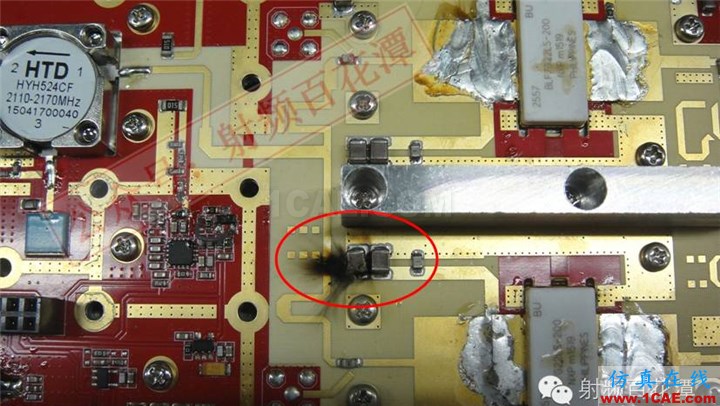

功放退耦电容问题。那个电路实际是产生了自激。导致电路电流异常,栅极产生较大的电流,引起电容烧毁。从三用表的指示就可以看出,放大管的柵极已经短路了,放大管管壳已变色,说明芯片大面积烧毁。第一和第三图是漏极电源去耦电容烧毁,除电容耐压低,电容ESR高之外,功放负载失配也可能产生加倍的电压,烧毁放大管和电容。
