搜索射频电缆介绍
2016-11-09 by:CAE仿真在线 来源:互联网
射频电缆的结构是多种多样的,可以根据不同的方式和型式来分类。
射频电缆按结构分类

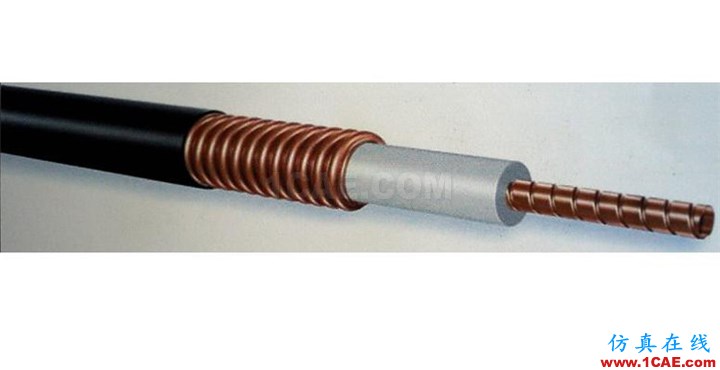

(1)同轴射频电缆
同轴射频电缆是最常用的结构型式。由于其内外导体处于同心位置,电磁能量局限在内外导体之间的介质内传播,因此具有衰减小,屏蔽性能高,使用频带宽及性能稳定等显著优点。通常用来传输500千赫到18千兆赫的射频能量。
目前,常用的射频同轴电缆有两类:50Ω和75Ω的射频同轴电缆。特性阻抗75Ω射频同轴电缆常用于CATV网,故称为CATV电缆,传输带宽可达1GHz,目前常用CATV电缆的传输带宽为750MHz。
(2)对称射频电缆
对称射频电缆回路其电磁场是开放型的,由于在高频下有辐射电磁能,因而使衰减增大,并导致屏蔽性能差,再加上大气条件的影响,通常较少采用。对称射频电缆主要用在低射频或对称馈电的情况中。
(3)螺旋射频电缆
同轴或对称电缆中的导体,有时可做成螺旋线圈状,借以增大电缆的电感,从而增大了电缆的波阻抗及延迟电磁能的传输时间,前者称为高阻电缆,后者称为延迟电缆。如果螺旋线圈沿长度方向卷绕的密度不同,则可制成变阻电缆。
射频电缆按绝缘型式分类
(1)实体绝缘电缆
在这种电缆的内外导体之间全部填满实体高频电介质,大多数软同轴射频电缆都是采用这种绝缘型式。
(2)空气绝缘电缆
电缆的绝缘层中,除了支撑内外导体的一部分固体介质外,其余大部分体积均是空气。其结构特点是从一个导体到另一个导体可以不通过介质层。空气绝缘电缆具有很低的衰减,是超高频下常用的结构型式。
(3) 半空气绝缘电缆
这种结构型式是介于上述两种之间的一种绝缘型式,其绝缘也是由空气和固体介质组合而成,但从一个导体到另一个导体需要通过固体介质层。
射频电缆按绝缘材料分类
塑料绝缘电缆、橡皮绝缘电缆及无机矿物绝缘电缆。
射频电缆按柔软性分类
柔软电缆、平软电缆及刚性电缆等。
射频电缆按传输功率大小分类
0.5千瓦以下的低功率、0.5—5千瓦中功率、5千瓦以上的大功率电缆。
射频电缆按产品用途特点分类
低衰减、低噪音、微小型及搞稳相电缆等。
