从这些关键器件的成功应用案例,看尽智能手机发展趋势
2016-11-09 by:CAE仿真在线 来源:互联网
由上图可知自1955年到2016年,50多年来,英飞凌在全射频段产品一直引领着市场标准,在无线通讯日益发达的今天更是如此。除了英飞凌一直处于市场领导地位的蜂窝基础设施,那些广泛流行的智能手机等移动终端身后,也有巨量的英飞凌器件在提供支持。所以,我们今天来梳理一下,到底英飞凌的哪些器件,为智能手机行业作出了不可忽略的贡献,并从中管窥手持移动终端未来开发趋势。

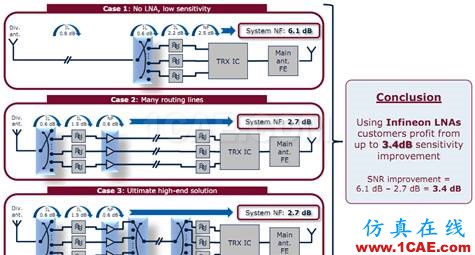

低噪声放大器LNA
空气中布满了各种射频信号,当终端的天线接收到这些信号时,它们可能已经奄奄一息微弱得可怜,以至于终端设备无法识别,这时便需要对信号进行放大。但是普通放大器自身的噪声对微弱信号干扰严重,还好有一种可解决问题的器件,名为低噪声放大器(LNA)。
英飞凌是基于创新锗硅(SiGe)工艺的低噪声放大器的领先提供商,它们可实现噪声系数低至0.5分贝和增益高达20分贝的最佳性能,并且有助于电池续航时间的延长。采用英飞凌的LNA器件或集成了LNA的前端模块,无论3G、4G信号,还是GPS、蓝牙、WiFi等信号,移动终端均能轻松接收。
Infineon截止2016年一季度,英飞凌总共售出超过25亿颗低噪声放大器(LNA),适用于LTE、HSPA和UMTS等各种蜂窝制式和全球导航卫星系统(GNSS)终端,以及移动电视应用。
射频开关与天线调谐开关随着4G/LTE手机可支持的工作频段和运行模式越来越多,其射频前端部件设计日益复杂、苛刻,减少系统复杂度成为一大挑战,而解决方案就是对频谱和天线进行复用。射频开关与天线调谐开关便是解决复用问题的器件。
英飞凌为智能手机提供多种类型的天线开关和通用射频开关,这些射频开关能够实现极低的插入损耗、出色的隔离性能和很低的谐波振荡。与其他采用砷化镓(GaAs)技术的厂商相比,英飞凌的Bulk RF CMOS(130 nm)技术允许将驱动器和MIPI/GPIO控制电路与开关一同集成到一颗晶粒上,简化了设计流程并减少了部件数量。
Infineon2016年6月英飞凌宣布,其用于智能电话和平板电脑的射频开关出货量已经突破10亿大关。
想要了解英飞凌器件更多成功应用案例?想要了解更多惊艳众人的基于英飞凌器件的解决方案?必须直击“英飞凌电源管理与射频生态圈”微信平台。
