分模在模具设计当中占的比分很重,模分不开,整套模具就无法去设计。分模最常用的两种方法就是面分模和实体分模,用哪一种方法由产品来决定,如下图产品,由于高低落差很大,拉面的话不好衔接,最好的方法就是用实体分模,下面分享下实体分模的方法。
第一步:先将产品摆正,然后用【抽取】把分型线抽取出来,注意抽取方向的矢量。
第二步:用拉伸命令拉伸出两个辅助面,注意拉伸方向的矢量。
第三步:用创建方块的命令(在电极设计工具条中)做出来一个实体,实体对应的面替换的辅助面和分型面上,然后去除参数,删除辅助面。
第四步:用拉伸命令再拉伸出两个辅助面,注意拉伸的矢量方向。
第五步:用创建方块命令做出一个实体,实体对应的面替换到辅助面上,然后去除参数,删除辅助面,同样的方法创建。

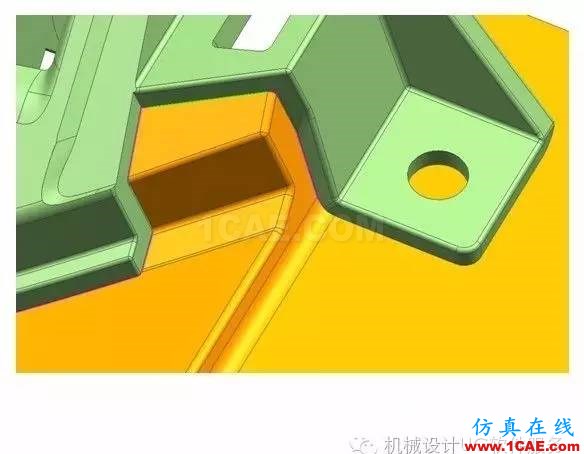

将所有的实体求和起来,倒R角与分型线对应,结果如下图所示。
