HFSS端口如何设置差分对(Differential Pairs)?

2016-12-03  by:CAE仿真在线  来源:互联网

设置差分信号线

    如果波端口内部包含了两根终端线(这个时候必须使用Driven Terminal求解类型),那么就可以激活差分对设置命令,把这两根终端线 设置为差分对。这里把 Trace1_1_T1 和 Trace2_T1 设置为一对差分信号线。

    (1)右键单击工程树下的 Excitations 节点,从弹出菜单中选择【Differential Pairs】,打开 Differential Pairs 对话框,如图 1 所示。


HFSS端口如何设置差分对(Differential Pairs)?HFSS培训的效果图片1
图 1 设置差分对操作


    (2)单击对话框中的

HFSS端口如何设置差分对(Differential Pairs)?HFSS结果图片2
按钮,把端口 P1 上的终端线 Trace1_1_T1 和 Trace2_T1 设置为差分对,操作非常简单。



HFSS端口如何设置差分对(Differential Pairs)?HFSS分析案例图片5
图 2 设置差分信号


这样的设置有什么效果?

在分析结果中可以选择查看差分对的信号,一般差分对信号的反射比非差分信号要强很多



HFSS端口如何设置差分对(Differential Pairs)?HFSS培训课程图片4

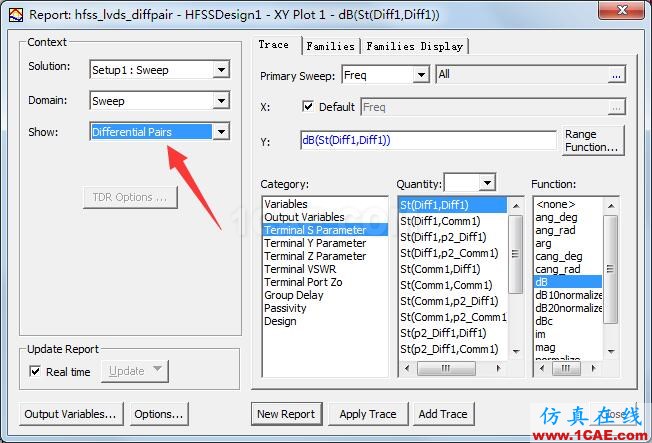

图3:后处理可选择差分对结果输出
