电磁分析基本等效电路【重要】

2016-12-01  by:CAE仿真在线  来源:互联网

电磁分析一般会抛开一些复杂性,去分析重点的对象。

比如,用仪器检测一个天线的特性,仪器就会被简化成下图黄色框框内的简单电路,只有几个特性:输出阻抗Zo,输出功率P(入射功率),输出电压Vs,还有频率,其他的内部电路均不考虑。

在做天线阻抗匹配的时候,也是一样,把天线看成一个简单的输入阻抗Zin电路(电容电感)。

这就是等效电路,是所有RF、电磁分析的基础,是每个初学者都要有的一个思路。

因为使用等效电路,分析起来就大大简化了,思路更为清晰了。



电磁分析基本等效电路【重要】HFSS培训课程图片1


需要了解的是:

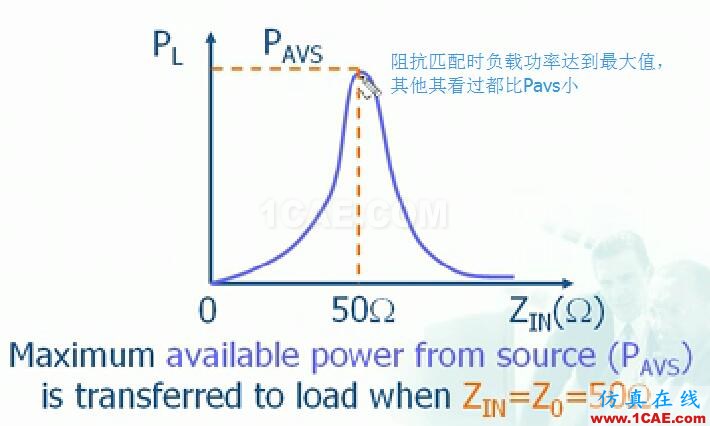

1、当Zo==Zin时整个输入电路达到输出功率P,此时是能达到的最大功率,这就是阻抗匹配的目的,使得输入功率最大

电磁分析基本等效电路【重要】HFSS仿真分析图片2

2、P进入输入电路后,一部分被Zin消耗,一部分还会反射回来,阻抗匹配的时候反射功率Pr最小。
