概念：什么是奇模与偶模、差模与共模？

2016-12-09 by:CAE仿真在线来源:互联网

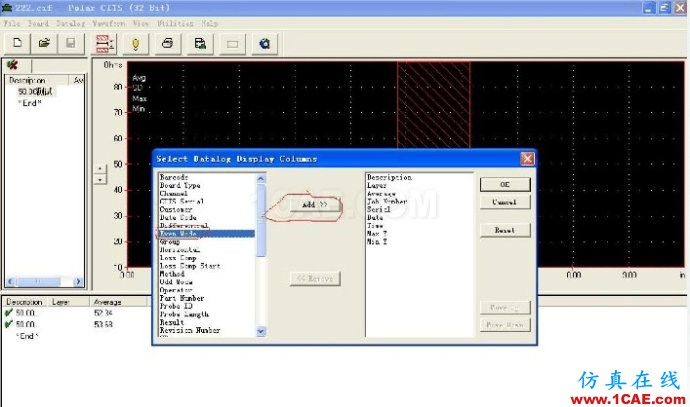

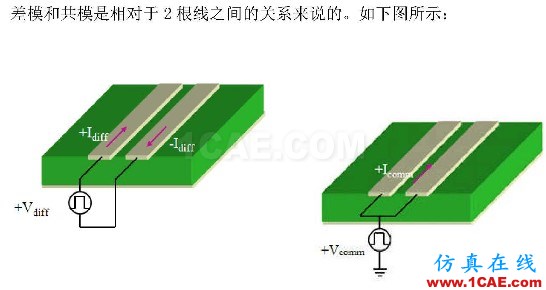

对于差模信号:

Zdifferntial=2XZodd

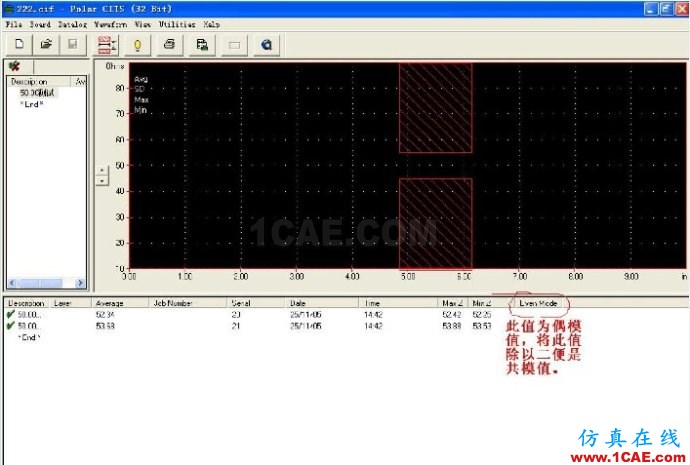

对于共模信号:

Zcommon=Zeven/2

差分阻抗:

Zdiff=2*(Z11 - Z12)

这就是为什么你经常看到实际上一个差分对具有大约80Ω的差分阻抗,而每个单线阻抗是50Ω。

知道Zdiff 是2*(Z11-Z12)不是很有用,因为Z12 的值并不直观。但是,当我们看到Z12与耦合系数k 有关,事情就变得清晰了。事实上,耦合系数与我在Brookspeak 中关于串扰的专栏中谈到的耦合系数是相同的。国家半导体发布的计算Zdiff 的公式已经被广泛接受:

Zdiff = 2*Z0(1-.48*e-.96*S/H) 微带线

Zdiff = 2*Z0(1-.347*e-2.9*S/H) 带状线

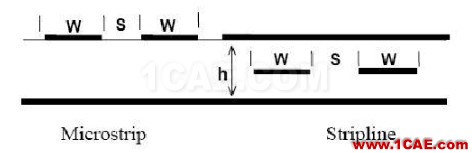

其中的术语在图中定义。Z0 为其传统定义。
