射频工程师一天到晚都在忙啥？

2016-12-28 by:CAE仿真在线来源:互联网

每年的七八月份,都是高校“毕业季”,又要有一批电子专业的学生走上工作岗位,其中一定会有一定数量的毕业生从事射频工程师的工作,那么这些射频工程师的具体工作内容有哪些呢?

根据本人从事射频工程师岗位10多年的经验,这里做一下总结,希望可以给学弟学妹们更快入门带来帮助。

首先射频工程师必须要掌握电路系统分析的技术,这也是工程中不可缺少的一环。有些通信设备公司的项目中,射频工程师需要负责对整个RF系统的电路进行系统分析,指导系统设计指标、分配单元模块指标、规范EMC设计原则、提出配附件功能和性能要求等等;

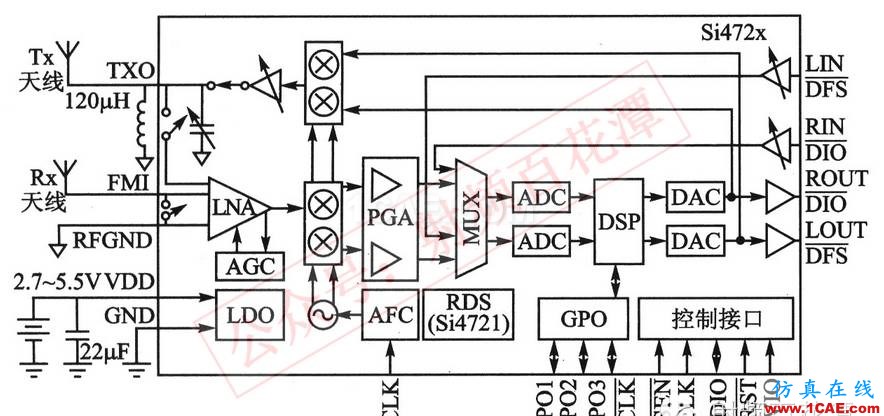

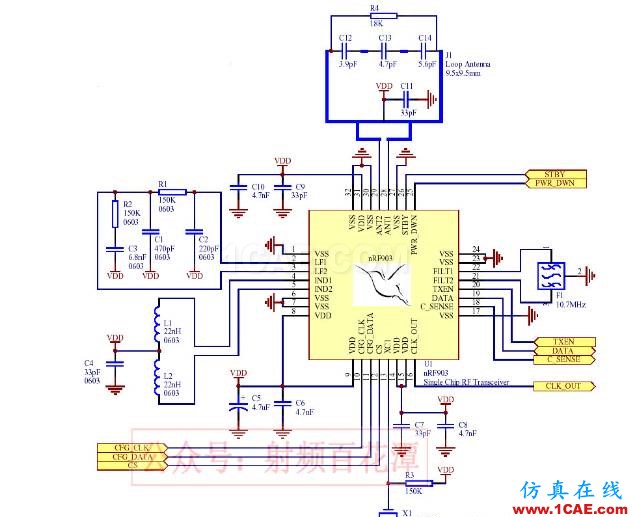

其次,射频工程师还要做电路原理设计,包括框图设计和电路设计,这是射频工程师所必须具备的基本技能。这也是由系统设计延伸而来的,如何实现系统设计的目标,就是电路原理设计的目的,它也是器件选型评估的“前因”,因为设计电路的过程也是一个器件选型的过程。

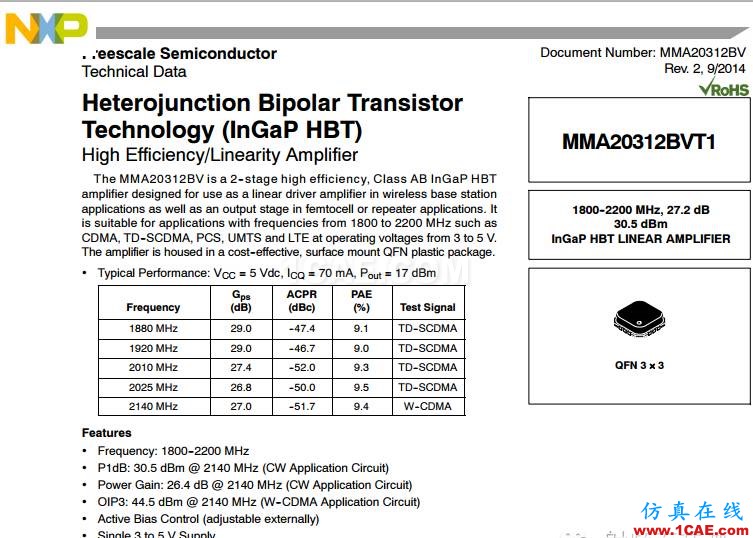

第三,射频工程师必须要做器件选型与评估,要实现电路的指标要求,选择合适的器件是必不可少的,这个过程其实与电路原理设计是同时进行的。如何选择相应的器件,相比较而言同类型器件中哪一个更合适我们的产品设计?成本、性能、工艺要求、封装、供应商质量、货期等等,更是需要考虑的因素。

第四,射频工程师还要做软件仿真,不管是ADS,MWO,Ansoft还是CST、HFSS,反正你总得会一到两个仿真软件的使用吧。仿真软件不能让你的设计达到百分百的准确度,但总不会让你的设计偏离基本方向,起码它们在定性的仿真方面是准确的。所以一定要学会使用一至两种或更多种仿真软件,它的基本作用就是让你能够定性的分析你的设计,误差总是有的,但是它能增强你的信心。

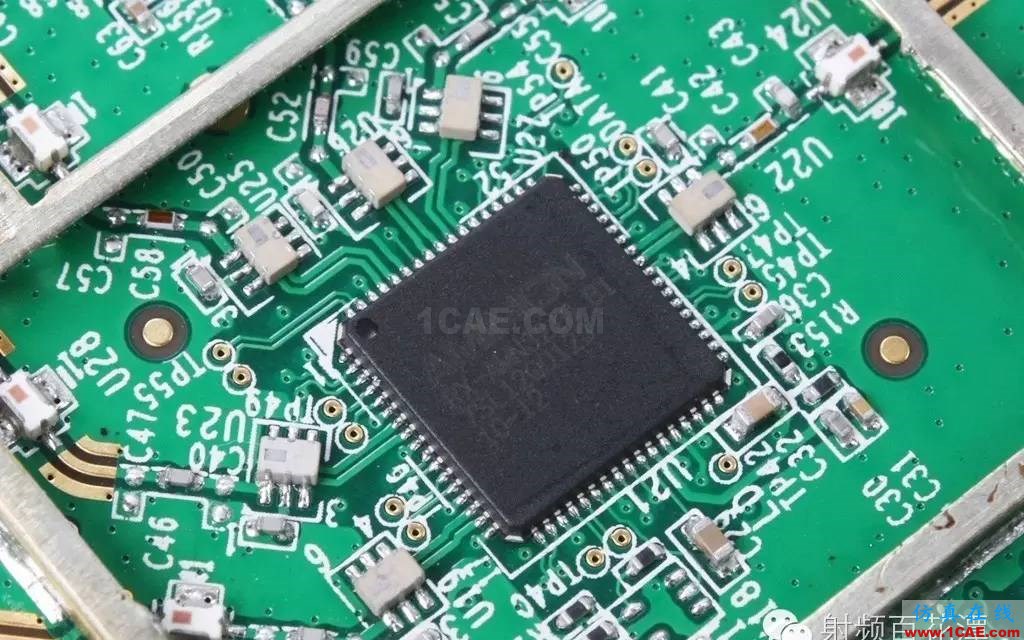

第五,射频工程师的PCB LAYOUT水平一定要好,原理就好比理论基础,一万个应用可以只依据一个理论,几个产品也有可能只有一个原理图,只要它的布线不一样,好比手机,同一个手机方案很多公司都拿来设计,原理图是一样的,但是不同的公司布出来的PCB板不一样,一个是外型不一样,一个是性能也有差异。性能的差异,其实就是PCB LAYOUT的差异。符合要求的PCB,其布局与布线兼顾性能、外观、工艺、EMC等方面。所以,PCB LAYOUT也是一个非常重要的技能。

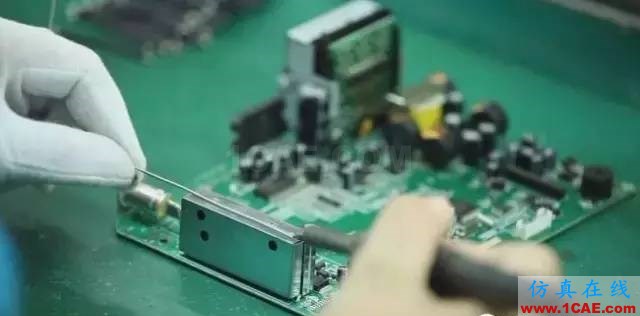

第六,射频工程师还要学会做调试分析。这个调试和生产调试不一样,生产调试是指令性的,研发产品的调试的重点在于发现问题和解决问题。调试是一个总结和积累经验的过程,不是说通过调试来积累调试经验,而是通过调试来积累设计经验;很多问题可能在设计时没有被发现,那么通过调试发现以后,就知道以后在设计时如何规避这些问题,如何改善这些问题。调试也是一个实践理论的最有效途径,我们可以通过调试过程来定性理解理论知识。

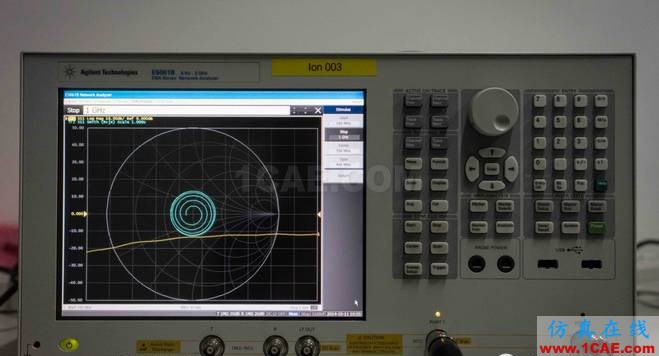

第七,射频工程师还要对自己的作品进行测试,其实测试是为调试服务的,调试是为设计服务的(设计是为市场服务的)。射频工程师必须熟练使用各种射频测试仪器,不管是频谱分析仪、网络分析仪、信号源、示波器、功率计、噪声系数测试仪、综合测试仪等等。不会测试就很难有效调试,不能发现问题如何得到提高呢?所以不要轻视测试技术,其实放眼国外RF企业,真正的高手都是从设计转到了测试技术,中间的原因值得我们思考。
