ANSYS HFSS R18.0版本已于2月底推出,相对于之前版本(R17.2)有哪些改进,相信每一位使用HFSS的朋友都非常关心,本文从效率和精度两个方面对ANSYS HFSS 18.0的改进做详细的介绍。
网格剖分提升
HFSS求解计算过程中有大量时间在进行网格划分,那么缩短网格划分时间就可以大大提高效率。在18.0版本中,针对Phi和Classic网格都进行了优化,相比R17.2版本有较大的提升,如图1所示:
图1 mesh提升对比
求解器提升
A 相对于R17.2版本,R18.0版本对S参数矩阵计算进行了改进,计算同样规模问题内存需求下降,求解时间降低,但可以得到同样结果,如图2和图3所示:

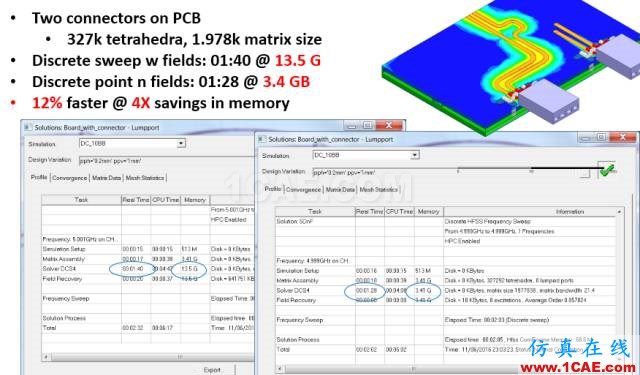

图2 求解器提升对比

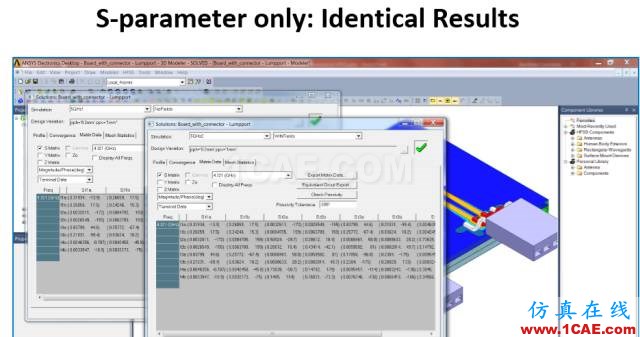

图3 S参数计算结果对比
B 使用HPC情况,Matrix Assembly有了显著提高,如图4所示:

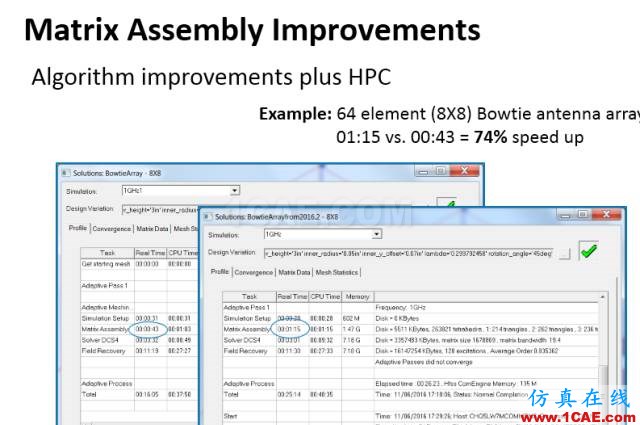

图4 Matrix Assembly计算对比
使用HFSS,很重要的一点是对解析频率的设置,这一频点关系到网格的划分精度从而影响到计算结果的精度。
对于宽频问题,之前的解决方法是采用mesh link在不同频点进行网格剖分,但这样做的话会增加较大的计算量。
在R18.0版本中推出了宽带自适应网格剖分技术(有Multi-frequency和broadband可供选择),用户在设置之后,软件自动进行宽带自适应网格剖分,相对于mesh link精度未下降,但速率有加大提升,如图5所示:

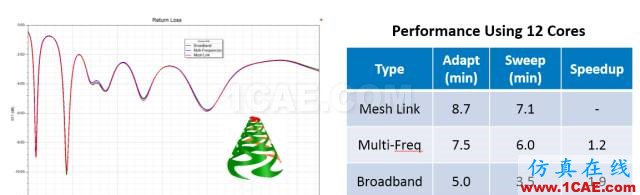

图5 宽带问题计算结果对比
那么对于宽带问题,我们也可以看到单一解析频点和BAM求解结果的区别,如图6所示。将单一解析频点放在低频段,导致高频段求解结果误差较大。所以采用BAM方式可以很好的解决宽频段问题,如双频天线、EMC问题。

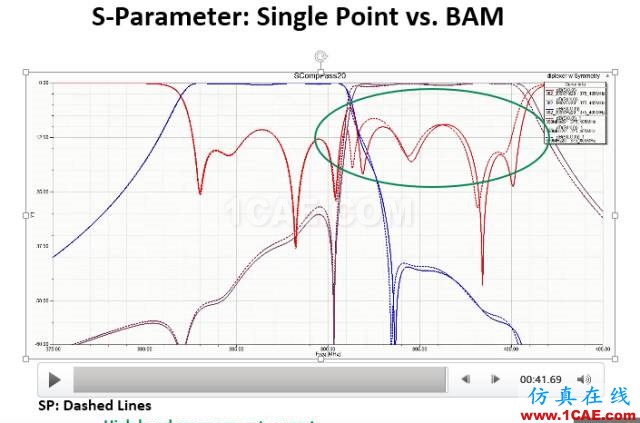

图6 单一解析频点和BAM结果对比
