Smith圆图是个什么鬼？与阻抗匹配有关吗？

2017-04-22  by:CAE仿真在线  来源:互联网

1.史密斯圆图是个什么鬼?

史密斯圆图在反射系散平面上标绘有归一化输入阻抗(或导纳)等值圆族的计算图。是一款用于电机与电子工程学的图表,主要用于传输线的阻抗匹配上。该图由三个圆系构成,用以在传输线和某些波导问题中利用图解法求解,以避免繁琐的运算。一条传输线(transmission line)的电阻抗力(impedance)会随其长度而改变,要设计一套匹配(matching)的线路,需要通过不少繁复的计算程序,史密夫图表的特点便是省略一些计算程序。

本文的主要目的是介绍史密斯圆图的结构和背景知识,并且总结它在实际中的应用方法。讨论的主题包括参数的实际范例,比如找出匹配网络元件的数值。当然,史密斯圆图不仅能够为我们找出最大功率传输的匹配网络,还能帮助设计者优化噪声系数,确定品质因数的影响以及进行稳定性分析。

阻抗和史密斯圆图

1.1 基础知识

在介绍史密斯圆图的使用之前,最好回顾一下RF环境下(大于100MHz)IC连线的电磁波传播现象。这对RS-485传输线、PA和天线之间的连接、LNA和下变频器/混频器之间的连接等应用都是有效的。

大家都知道,要使信号源传送到负载的功率最大,信号源阻抗必须等于负载的共轭阻抗,即:

Rs+ jXs= RL- jXL

表达式 Rs + jXs = RL- jXL的等效图

在这个条件下,从信号源到负载传输的能量最大。另外,为有效传输功率,满足这个条件可以避免能量从负载反射到信号源,尤其是在诸如视频传输、RF或微波网络的高频应用环境更是如此。

1.2 史密斯(smith)圆图

史密斯圆图是由很多圆周交织在一起的一个图。正确的使用它,可以在不作任何计算的前提下得到一个表面上看非常复杂的系统的匹配阻抗,唯一需要作的就是沿着圆周线读取并跟踪数据。

史密斯圆图是反射系数(伽马,以符号表示)的极座标图。反射系数也可以从数学上定义为单端口散射参数,即s11。

史密斯圆图是通过验证阻抗匹配的负载产生的。这里我们不直接考虑阻抗,而是用反射系数L,反射系数可以反映负载的特性(如导纳、增益、跨导),在处理RF频率的问题时,L更加有用。

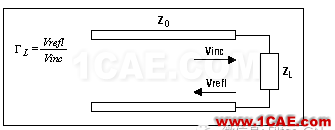

我们知道反射系数定义为反射波电压与入射波电压之比:

负载阻抗图

负载反射信号的强度取决于信号源阻抗与负载阻抗的失配程度。反射系数的表达式定义为:

由于阻抗是复数,反射系数也是复数。

为了减少未知参数的数量,可以固化一个经常出现并且在应用中经常使用的参数。这里Zo(特性阻抗)通常为常数并且是实数,是常用的归一化标准值,如50、75、100和600。于是我们可以定义归一化的负载阻抗:

据此,将反射系数的公式重新写为:

从上式我们可以看到负载阻抗与其反射系数间的直接关系。但是这个关系式是一个复数,所以并不实用。我们可以把史密斯圆图当作上述方程的图形表示。

为了建立圆图,方程必需重新整理以符合标准几何图形的形式(如圆或射线)。

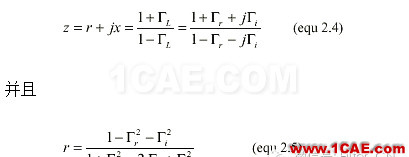

首先,由方程2.3求解出;

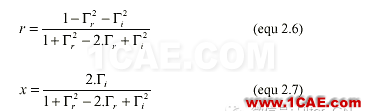

令等式2.5的实部和虚部相等,得到两个独立的关系式:

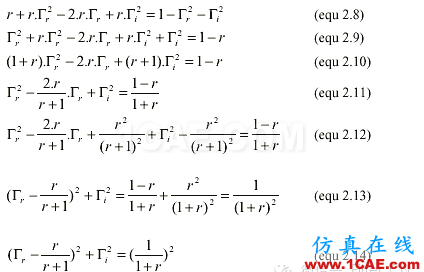

重新整理等式2.6,经过等式2.8至2.13得到最终的方程2.14。这个方程是在复平面(r, i)上、圆的参数方程 (x-a)2+ (y-b)2= R2,它以 (r/r+1, 0) 为圆心,半径为 1/1+r.

更多细节参见下图

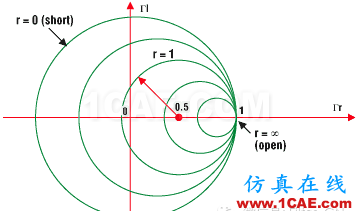

上图中圆周上的点表示具有相同实部的阻抗。例如,R=1的圆,以(0.5,0)为圆心,半径为0.5。它包含了代表反射零点的原点(0,0)(负载与特性阻抗相匹配)。以(0,0)为圆心、半径为1的圆代表负载短路。负载开路时,圆退化为一个点(以1,0为圆心,半径为零)。与此对应的是最大的反射系数1,即所有的入射波都被反射回来。

在作史密斯圆图时,有一些需要注意的问题。下面是最重要的几个方面:

• 所有的圆周只有一个相同的,唯一的交点(1,0)。

• 代表0、也就是没有电阻(r=0)的圆是最大的圆。

• 无限大的电阻对应的圆退化为一个点(1,0)

• 实际中没有负的电阻,如果出现负阻值,有可能产生振荡。

• 选择一个对应于新电阻值的圆周就等于选择了一个新的电阻。

2. 与阻抗匹配有关吗?

阻抗匹配(Impedancematching)是微波电子学里的一部分,负载阻抗与激励源内部阻抗互相适配,得到最大功率输出的一种工作状态,主要用于传输线上,来达至所有高频的微波信号皆能传至负载点的目的,不会有信号反射回来源点,从而提升能源效益。对于不同特性的电路,匹配条件是不一样的。在纯电阻电路中,当负载电阻等于激励源内阻时,则输出功率为最大,这种工作状态称为匹配,否则称为失配。当激励源内阻抗和负载阻抗含有电抗成份时,为使负载得到最大功率,负载阻抗与内阻必须满足共轭关系,即电阻成份相等,电抗成份只数值相等而符号相反。这种匹配条件称为共轭匹配。

匹配条件:

①负载阻抗等于信源内阻抗,即它们的模与辐角分别相等,这时在负载阻抗上可以得到无失真的电压传输。

②负载阻抗等于信源内阻抗的共轭值,即它们的模相等而辐角之和为零。这时在负载阻抗上可以得到最大功率。这种匹配条件称为共轭匹配。如果信源内阻抗和负载阻抗均为纯阻性,则两种匹配条件是等同的。

各位通信汪同行,有没有感觉到? 在处理RF系统的实际应用问题时,总会遇到一些非常困难的工作,对各部分级联电路的不同阻抗进行匹配就是其中之一。一般情况下,需要进行匹配的电路包括天线与低噪声放大器(LNA)之间的匹配、功率放大器输出(RFOUT)与天线之间的匹配、LNA/VCO输出与混频器输入之间的匹配。匹配的目的是为了保证信号或能量有效地从“信号源”传送到“负载”。

在高频端,寄生元件(比如连线上的电感、板层之间的电容和导体的电阻)对匹配网络具有明显的、不可预知的影响。频率在数十兆赫兹以上时,理论计算和仿真已经远远不能满足要求,为了得到适当的最终结果,还必须考虑在实验室中进行的RF测试、并进行适当调谐。需要用计算值确定电路的结构类型和相应的目标元件值。

阻抗匹配的方法有多种,其中就有以下这些:

1.计算机仿真: 由于这类软件是为不同功能设计的而不只是用于阻抗匹配,所以使用起来比较复杂。设计者必须熟悉用正确的格式输入众多的数据。设计人员还需要具有从大量的输出结果中找到有用数据的技能。另外,除非计算机是专门为这个用途制造的,否则电路仿真软件不可能预装在计算机上。

2.手工计算: 这是一种极其繁琐的方法,因为需要用到较长(“几公里”)的计算公式、并且被处理的数据多为复数。

经验: 只有在RF领域工作过多年的人才能使用这种方法。总之,它只适合于资深的专家。
