【转载分享】滤波器调试秘诀（新手篇）

不管驻波,先调通带。

粗调通带,先动飞杆。

通带有样,再动调谐。

从头到尾,皆至最佳。

顶平边正,频点对称。

通带调好,可动藕合。

配合谐振,微调驻波。

波形完好,参数达标。

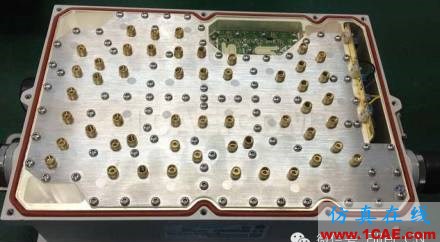

一、概述

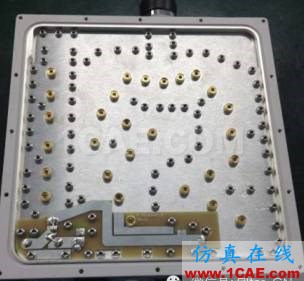

滤波器的调试一般分为三个步骤:

• 第一步粗调,主要是调飞杆腔,目标是调出通带的大致波形。

• 第二步细调,调调谐锣杆,目标是将通带调好摆正。

• 第三步微调,调藕合杆,目标是调好驻波。

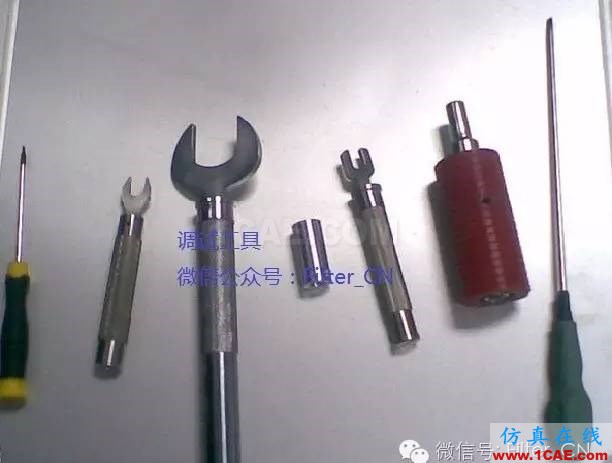

调试前的淮备工作﹕首先要校淮仪器,按调试工艺说明书接好线缆,滤波器上好保护板,戴好手套方可调试。下图给出了常用的调试工具套装。

下面是三个步骤及有关经验方法的说明。

二、粗调

粗调阶段可不用注意驻波波形,一门心思只调通带。

粗调一般先调飞杆腔,将通带调出来,飞杆腔的一个显著特征是调动时,腔位看得非常明显,腔位是以波谷的形式存在。因此调试时最好首先调飞杆腔,调出大致的通带形状。调动飞杆时,若波形向好的趋势发展,就继续向此方向调;若波形向坏的趋势变化,则变换方向调至最佳点,接著再调下一个飞杆。每一飞杆都调至相对粗调阶段来说的最佳点,通常都会将通带调出个大致模样来,为细调打下良好的基础,所以飞杆调节的到不到位﹐也就是粗调的好坏直接影响下一步细调的速度。

三、细调

在粗调出大致的通带波形的基础上,开始细调。细调一般是从头到尾顺序调整各调谐锣杆,将通带调好摆正。

在这一阶段因通带已大致成形,可不动或少动飞杆腔,而主要调飞杆腔以外的调谐锣杆。调整时可结合观察驻波波形以判断起子转动时变化趋势的好坏,若向好的趋势变化则继续向此方向旋转,若向坏的趋势变化则反向旋转到最佳位置。然后再调下一个调谐锣杆,如此从头到尾反复多次调整,直至通带调好,通带应尽量调得频点对称,顶部各边平直。

四、微调

经过粗调及细调两个步骤,通带已调好,驻波波形也初具雏形,微调主要是调藕合杆(也结合调谐杆一起调,视每个人的经验、方法、习惯而自定),方法是从头到尾依此用起子转动各藕合杆,并观察驻波波形的变化,如向好的趋势发展则继续向著一方向转动,若向坏的方向发展,则反方向转动至最佳位置,依次将每一个藕合杆都调到最佳位置,经反复调整(可结合调谐杆调)最终将通带和驻波波形都调好。
