【实际案例分析】如何有效地进行无线调试

2017-05-02 by:CAE仿真在线来源:互联网

随着5G时代的推进,智能终端产品作为宽带射频应用最大的消费市场面临着一系列开发与验证的问题。其中,越来越小的设计空间与电磁辐射杂散性能之间的矛盾,将是商业研究人员开发和验证中面临的巨大挑战。若要以更高的精度、更强的自信探索开创性的概念,来推动现有技术发展、以创新创造革命、将 5G 愿景转变为现实的过程中,我们不得不在工作中选择更为适合我们的调试、测试解决方案。

克服这些难题需要对智能终端设备进行有效的测试和测量,这样能确保准确地生成和分析信号,从而正确地测试和测量通信链路(如发射机和接收机)。采用的信号生成和分析解决方案应当提供快速的测量时间和切换速度,并且具有可扩展性,让测试工具可以适应用户不断变化的测试需要。另外解决方案还应具有灵活性,以确保它们支持当前和未来的制式。有了这些解决方案后,我们才能放心的在研发、调试、验证中寻找出合适的、较优的、低成本的方案从而缩短开发周期,进而抢先获得消费市场认可。

以下通过一个案例,使用是德科技测试测量解决方案,完成无线智能终端产品的辐射杂散的最终优化。

某无线智能终端案例要点:

GSM850 RSE测试三次谐波辐射超标

2.2GHz频率裕量较小

【实际案例分析】如何有效地进行无线调试HFSS图片1

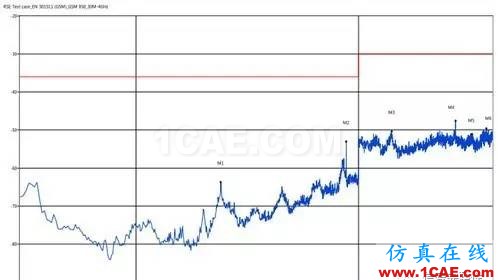

图1 调试前辐射杂散测试结果

【实际案例分析】如何有效地进行无线调试HFSS图片2

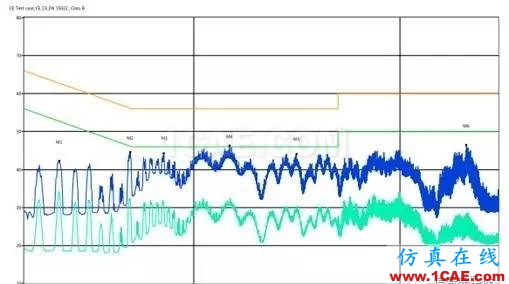

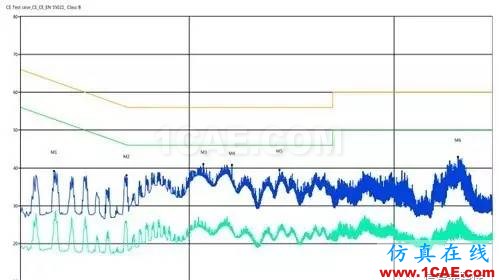

图2 调试前传导辐射测试结果

调试设备:

Keysight CXA N9000A+ N9311X 套件

步骤:

首先,针对三次谐波分析杂散辐射来源是否通过传导传播,通过测试验证此频率下传导杂讯的裕量在9dB以上。接下来的思路转移到了辐射的杂讯上。

针对辐射问题,我们要寻找出干扰的噪声,使用频谱分析仪在频域分析会更快速精准的找出方案。这里我们使用性价比较高的CXA N9000A频谱分析仪,搭配使用N9311X 套件中的磁场环形探针来扫描手机的近场杂讯。通过使用较低灵敏度的环形探头可以发现在天线区域存在较大的谐波,如图3所示 2.55GHz峰值达到了 -43.29dBm。

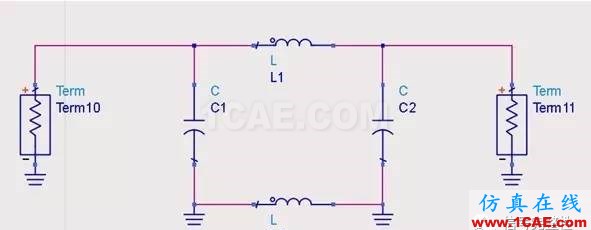

从测试结果来看,谐波超标很严重,这一点与天线区域的杂讯信号很相似,考虑到传导嫌疑已经排除,因此分析的重点集中到了天线区域的非线性器件。从如图4所示原理图可以看出,天线的调谐开关是正常工作的,由于天线开关本身是非线性器件,因此首先确认天线开关的影响。将天线开关旁路(天线仍然正常)如图5所示,发现此时2.55GHz的杂讯可以降低到-55.7dBm左右,因此可以确定天线区域的杂讯就是调谐开关造成的。

在这里由于仅GSM850的三次谐波出现问题,且能较快确定最强辐射范围,因此无需再进一步使用高灵敏度的磁场环形探头进一步精确定位。

【实际案例分析】如何有效地进行无线调试HFSS图片3

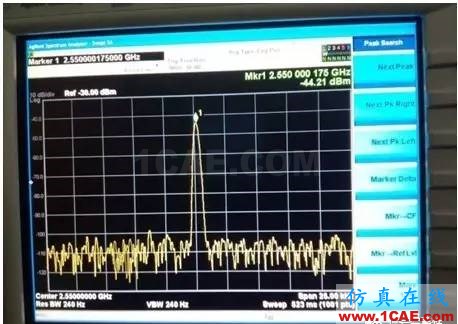

图3 调试前2.55GHz近场辐射结果

【实际案例分析】如何有效地进行无线调试HFSS图片4

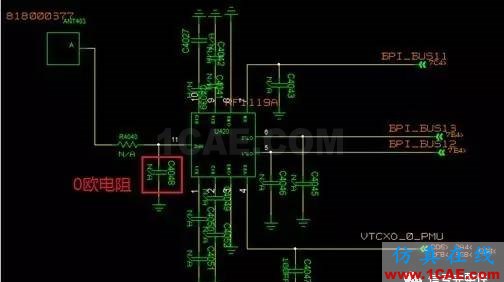

图4 调谐开关旁路

【实际案例分析】如何有效地进行无线调试HFSS仿真分析图片5

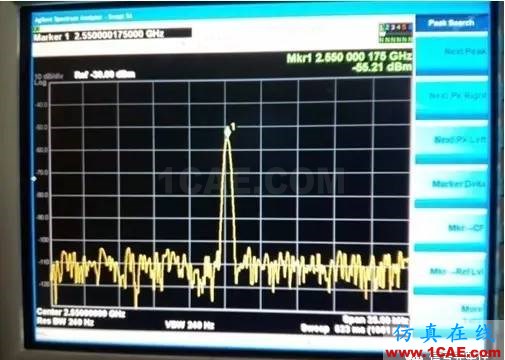

图5调试后2.55GHz近场辐射结果

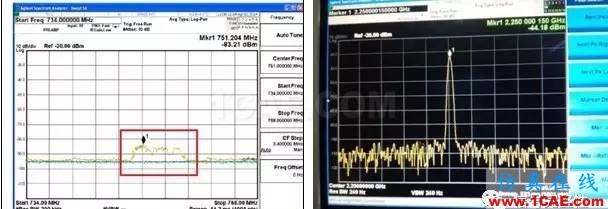

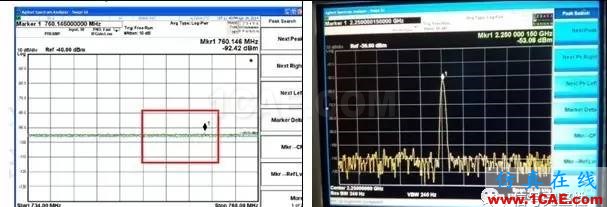

接下来针对2.2GHz频点处辐射杂散的裕量不足,可先用N9311X 套件中的低灵敏度磁场环形探针以及来扫描及点测手机的近场杂讯,如图6所示发现该频率以及750MHz的信号最强近场辐射区域集中在PCB的下半部分其中一个电源网络,此电源网络会经过较多高频成分的芯片以及杂讯较多的LED以及按键区域。经过查阅电源和芯片文档得知其开关频率的大约为1.9M,该频率成分的电源噪声会在调制过程中频移到信号频率两侧。然而由于使用较低灵敏度的探头智能确定处板上下半部分都是可能的辐射杂散信号源,却无法定位精确的位置。此时我们需要进一步使用套件中精度更高的磁场环形探头或者垂直向磁场探头来确定最强区域。最终发现在750MHz+/-17MHz在红色框标示区域最强。测试结果请参考图7所示,此处750MHz附近的近场辐射为-83.21dBm,2.25GHz处最大近场辐射为-44.18dBm。

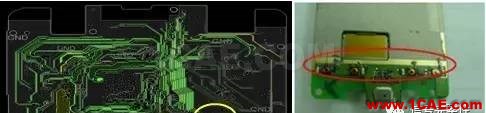

【实际案例分析】如何有效地进行无线调试HFSS仿真分析图片6
