搜索方案 | CAE仿真技术在航天产品设计中的应用
2017-08-28 by:CAE仿真在线 来源:互联网
火箭/导弹的结构复杂,其研制过程是一个复杂的系统工程,具有周期长,费用高的特点,研发过程中常涉及到强度、刚度、散热、疲劳寿命、高马赫数、强激波、气动热、噪声、外弹道、气动弹性、流-固-热耦合等方面的工程问题。
火箭/导弹应用方向
|
|
结构 |
流体 |
电磁 |
流固耦合 |
|
火箭箭体/导弹弹体 |
结构刚度、强度分析,优化设计 模态及动力特性分析 抗外界冲击分析 |
空气动力特性分析 气动加热 |
雷达RCS隐身特性 电磁兼容、电磁干扰分析 |
气动载荷 静/动气动弹性 |
|
固体/液体火箭发动机 |
发动机结构刚 强度分析,药柱长久存放寿命设计 复合材料设计和计算,优化设计 |
喷管型面设计 推进剂流场及喷管内部的流动 爆燃、侵蚀燃烧与化学反应 羽流(掺混、卷吸)模拟 推理终止问题的非定常流动 高速旋转状态下的内外流场 |
|
高温燃气热-结构耦合 |
|
喷气发动机(涡扇/涡喷发动机、冲压发动机) |
叶片、轮盘及各零部件的强度、振动计算 动力特性(转子动力学)和不平衡响应计算 结构优化设计 |
风扇、压气机、涡轮、进气道、喷管等气动计算 燃油喷射和雾化、燃烧室 加力燃烧室燃烧分析 涡轮盘、涡轮叶片、燃烧室、喷管冷却分析 多相流模拟发动机地面吞水试验 |
|
风扇和压气机叶片的气动-结构耦合分析 涡轮叶片、涡轮盘、燃烧室以及喷管的气动-热-结构耦合分析 |
|
战斗部 |

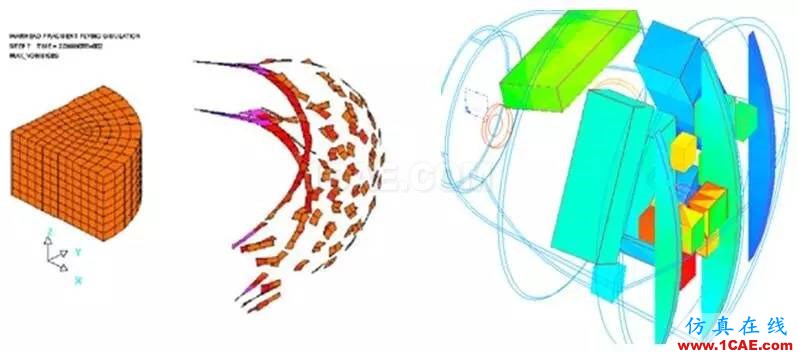

装药结构设计分析 炸药性能评估 爆炸过程模拟(显式) 弹靶碰撞、侵彻效应(显式) |
|
|
|
空间站、卫星及飞船应用方向
|
|
结构 |
流体 |
电磁 |
流固耦合 |
|
基础桁架及主结构 |
整星力学与星/箭耦合特性分析 刚度、强度分析与优化设计 模态分析 |
|
|
再入过程的气动-热-结构耦合分析 |
|
居住/服务/功能/试验/连接等舱段 |
刚度、强度、整体模态及动力学分析 结构优化设计 |
|
|
相关流体循环换热装置的流固耦合分析 |
|
能源系统和太阳能电池帆板 |
刚柔混合机构动力学分析 |
|
|
|
|
天线、通讯、遥感、导航、探测等系统 |
天线以及各仪器、设备的热应力分析 |
|

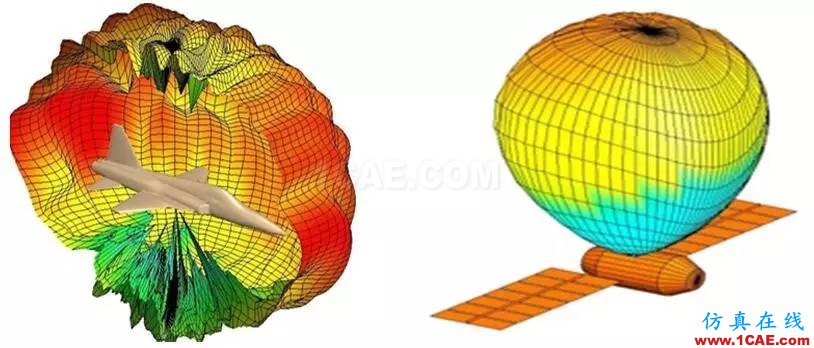

天线设计仿真 平台天线布局 电磁兼容/电磁干扰分析 |
|
|
热控、姿态控制和轨道控制系统 |
|

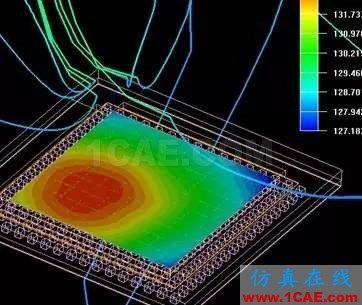

热及冷却分析、推力计算 |
系统电磁兼容/电磁干扰分析 |
|
相关仿真软件模块
结构仿真分析:Ansys DesignModeler、Mechanical、nCode Designlife、Recurdyn
流体仿真分析:Ansys CFX、Fluent、ICEM CFD
电磁以及多物理场耦合分析:Ansys Multiphysics
