1. PRBS简介
PRBS(Pseudo Random Binary Sequence)称为伪随机码,只有在周期内“0”和“1”是随机出现的,所以称为“伪”。N阶的PRBS内,一共有2^N-1个0和1,其中长1的最大个数为N个,长0的最大个数为N-1。
常用的伪随机码有7,9,15,23,31阶。表1为不同阶数的PRBS。
表1
|
PRBS |
个数 |
初始值 |
多项式 |
|
PRBS7 |
2^7-1 |
0000001 |
X7+X6+1=0 |
|
PRBS9 |
2^9-1 |
000000001 |
X9+X5+1=0 |
|
PRBS15 |
2^15-1 |
000000000000001 |
X15+X14+1=0 |
|
PRBS23 |
2^23-1 |
00000000000000000000001 |
X23+X18+1=0 |
|
PRBS31 |
2^31-1 |
0000000000000000000000000000001 |
X31+X29+1=0 |

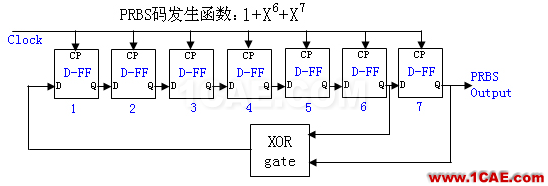

PRBS由位移寄存器和异或门构成。下面是7阶(图1)和31阶(图2)为例。比如7阶,第七个位移寄存器和第六个位移寄存器异或作为反馈。而31阶,则是以第29个位移寄存器和第31个位移寄存器异或作为反馈。
图1
图2
2. 测试码型

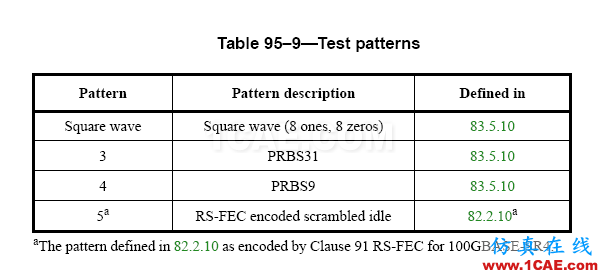

对于特定的TX和RX测试项目,在IEEE里面也规定测试码型。以IEEE 802.3BM(XLAUI和CAUI-10)为例(图3)。图中,需要用到4种码型,一般为了方便,单多还是采用PRBS。表2列出了采用PRBS的具体测试项目。
图3
表2
| Test Item | PRBS |
|
Wavelength and Spectrum Width |
PRBS 31 |
|
Averge Otpcial Power |
PRBS 31 |
|
Optical Modulation Amplitude |
PRBS 9 |
|
Transmitter and Dispersion Eye Close |
PRBS 31 |
|
Extinciton Ratio |
PRBS 31 |
|
Jitter |
PRBS 31 |
|
Transmitter Optical Waveform |
PRBS 31 |
|
Stressed Receiver Sensitivity |
PRBS 31 |
|
Stressed Eye Closure,Calibration |
PRBS 31 |
