搜索高速串行协议之CEI-28G-VSR
2017-10-12 by:CAE仿真在线 来源:互联网
CEI-28G-VSR是OIF协议组织下面的通用电气输入输出标准,在前面的高速先生带你看协议之10Gbps标准组织里有介绍过关于OIF组织,大家可以再了解下。
目前的25G、28G光模块主要应用的就是CEI-28G-VSR协议,所以这个协议应用还是比较广的,如下是这个协议的一个简单特性。
我们可以看到的比较明显的是它不是一个特定的速率,而是从19.6Gsym/s到28.1Gsym/s的一个范围,注意到这个单位不是Gbps而是Gsym/s,这个是波特率的单位,其实波特率也可以理解为速率,只是表达方式不一样罢了,一般我们习惯把速率的单位用bps表示,而波特率喜欢用sym/s来表示,就是一个单位的区别而已。其次从上面还可以看到一个有用的信息是他可以支持最短4inch的主控板另加一个2inch的模块板走线,这个线长只是参考,更靠谱的当然还是要看它的通道损耗定义。如下为主控板及模块板的测试点定义,另外还包含了夹具板的定义。
各测试点的要求如下所示。

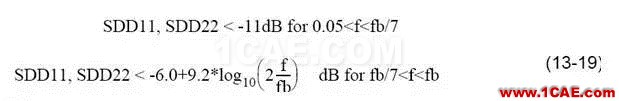

上面几个表最主要的特性就是对TP1(1a)和TP4(4a)进行了定义,当然共同点都提到了公式13-19,如下:
对应的回损曲线如下图所示。
看来看去好像都只有回损及模态转换的指标,这些都不是重点,最关键的指标在下面。
可以看出整个通道的插损建议在10dB内,如下为插损模板公式及曲线。
这个只是整个通道的一个建议插损值,通道只要符合这个损耗,从长度来考虑应该问题就不大了,但同时还是需要满足回损及模态转换要求的,篇幅有限,最重要的就先介绍到这里了。
问题来了
最第一章图定义测试点时说到了Mated HCB/MCB,这一段在测试的时候是应该包含在测试结果里不管还是需要去掉这一段的影响呢?
— end —
