阻抗失配与反射
在深入学习电磁场之后,就觉得高中物理老师不应该用水流来比喻电流。结果到了自己去和别人讲阻抗反射,发现用水来做比喻还是很方便轻松的。所以之前在电源滤波的系列文章中,高速先生就多次请“水”来友情出演。这不,欢迎我们的“水”小姐再度出场。
线路上阻抗不一致,就像水管有粗有细,对水流的阻力也就有大有小。粗的水管“阻力”小,细的水管“阻力”大。
假设在水管粗细不一的地方,水会被反射(水说:冤枉啊,我不会反射!导演:让你演出,你就兢兢业业当好演员,不许抗议)

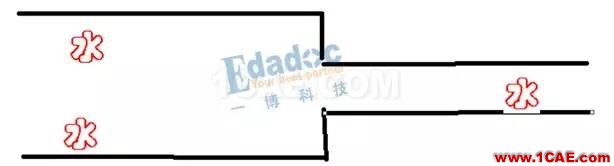

由于水管粗细不一,一部分水继续往前流,另一部分水被反射了。
怎么解决反射问题
既然反射的原因是水管粗细不一,那么解决反射问题就很简单啦:

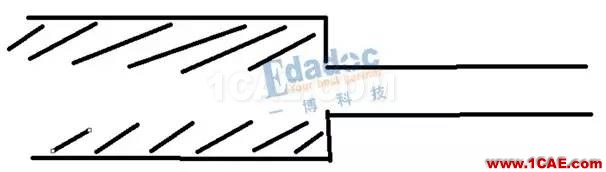

把粗的水管塞一塞,变得细一点

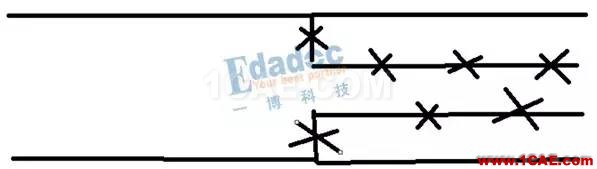

或者把细的水管通一通,变得粗一点
水管一样粗了,水就不反射了。那么电路中怎么堵水管和通水管呢?
我们在阻抗低的一端串接一个小电阻,等同于把水管塞一塞。或者在阻抗高的一端并联电阻到地或者电源,俗称上拉下拉,等同于给电流增加路径,相当于疏通水管。

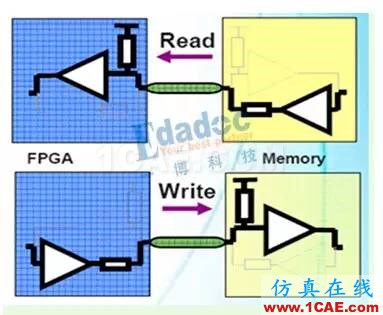

由于电路中,驱动端阻抗比较小,通常是17欧姆左右到40欧姆之间,对应到水管,就是比较粗的部分,所以驱动端需要加串阻。接收端通常都是高阻,对应到水管,就是比较细的部分,所以我们需要使用上下拉电阻来匹配。
我们不能把串阻放到末端,这样等于把细的水管堵的更细了。然后上下拉也不能放在始端,不能把粗水管通得更粗。
很简单的道理,今后布局的时候要注意这个问题了哈。
为什么芯片设计的时候,不直接把驱动阻抗和负载阻抗都设计为50欧姆,和PCB传输线阻抗一致,然后就没有反射了。这不是皆大欢喜吗? SI工程师可以洗洗回家睡觉了。
