如何结合ansys workbench和APDL进行有限元分析

2016-01-28 by:有限元中心来源:仿真在线

Ansys Workbench 是以GUI界面操作为形式的仿真软件,你无需写任何代码,只需做一些设施,就可以进行有限元分析。整个过程可视化程度极高。

但正是由于GUI操作,导致有一些个性化的需求,在ansys workbench里头很难完成,这个时候,你可以考虑使用在workbench里面嵌入apdl来进行。

有几个地方可以使用到这个技术:

1、设置单元类型

在ansys workbench里面,单元类型都是系统自己默认的,没有地方给你设置单元类型,当你碰到这类问题的时候,你就需要使用

解决办法,通过Finite Element Modeler来实现,在该子系统里面可以修改单元的类型

如何结合ansys workbench和APDL进行有限元分析ansys分析案例图片3

2、变化的载荷

一般我们碰到的载荷都是固定的载荷,而随时间变化或跟随函数变化的载荷,在workbench里面束手无策。

这个怎么办?用APDL最好

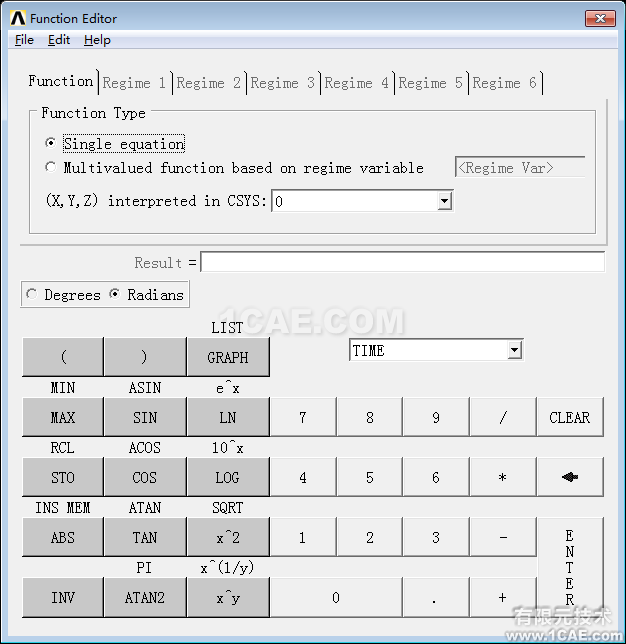

在apdl里面,有个函数编辑器ANSYS Function Editor,

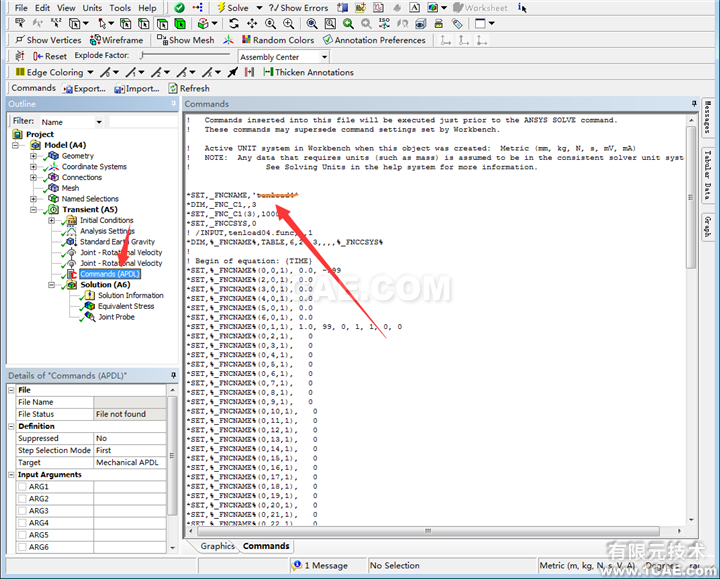

可以生成函数,生成函数后,在ansys经典界面可以直接导出apdl代码,复制到ansys的载荷节点,插入apdl command,如下图:

如何结合ansys workbench和APDL进行有限元分析ansys workbanch图片3

最后施加载荷,仍然是以APDL代码的形式,进行函数加载:

F,nodeset,FX,%ansys-functioname%

注意FX为坐标系的正X方向,通过Xyz三个分量的拆分可以表示任何方向和角度

这种方式可以大大增强ansys workbench的灵活性,比如复杂载荷,与时间,位置相关的载荷,变化的载荷,中间突然消失的载荷或突然出现的载荷,都可以使用这种方式。

如何在workbench里面添加apdl command,其实就是这么简单啦。

3、Ansys workbench结合APDL的地方其实还很多,你如果知道原因就明白了

workbench的最终求解器其实都是Ansys multiphisics(即ansys经典) ,包括ansys 结构、电场、热,都是这个求解器,底层都是基于APDL的。

ansys workbench只是把复杂的apdl进行包装,把复杂的APDL语句变成界面操作而已,但最终他们都会自动生成APDL。

所以在workbench里面的apdl功能必定还有很多,这里将会继续就此问题发表更多信息,供大家参考。

Ansys workbench有个功能,还可以实现把workbench项目导入到经典环境。这个下回再说。

若有具体问题,可通过本站的免费问答功能,发布您的问题,我们将提供免费的指导和回答。

如何结合ansys workbench和APDL进行有限元分析ansys分析案例图片2
