本文主要介绍如何在ANSYS WORKBENCH里面如何施加移动热源,本人也是通过借鉴网上资料、论坛和请教交流,做出的一个移动热源初级实例。
1.问题描述

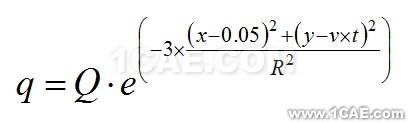

如下图所示,尺寸为0.1x0.1x0.005m长方体,在长方体中间沿着Y方向施加一个移动热源,热源的速度为0.1m/s,热源为热流密度,值为时间位移函数,如下图所示。
其中Q=4e7w/m2;R=0.005m;v=0.01m/s。
2.分析思路
(1)首先在APDL经典界面施加创建高斯热源函数的命令流;
(2)在WB中创建瞬态分析模块,创建有限元模型;
(3)将APDL命令流插入到WB中;
(4)计算求解查看后处理。
3.步骤
(1)创建高斯热源函数命令流

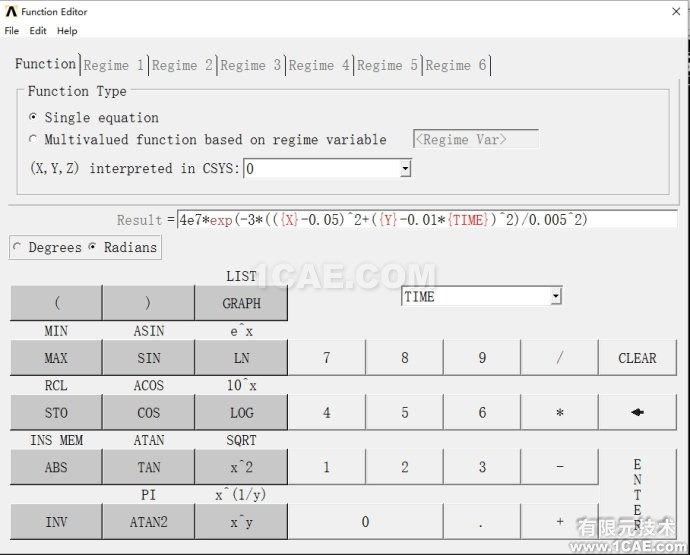

打开ANSYS经典界面,在函数编辑器下创建如下函数:
4e7*exp(-3*(({X}-0.05)^2+({Y}-0.01*{TIME})^2)/0.005^2)
如下图所示:

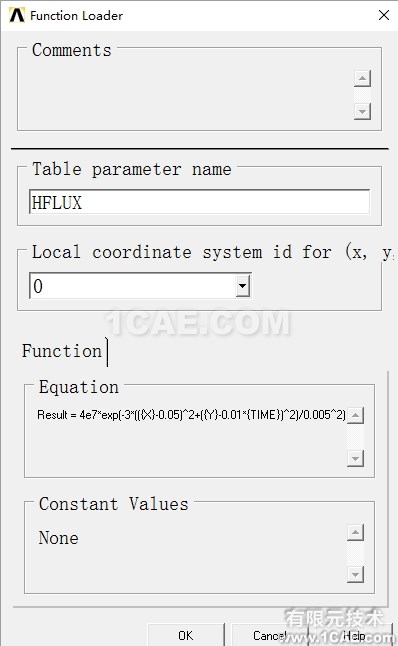

完成好函数输入之后,保存函数;然后读入刚刚保存的函数,命名为HFLUX,如下图所示:
到此,高斯热源函数即完成创建,只需要将以上操作的命令流提取出来即可,命令流件文章末尾。

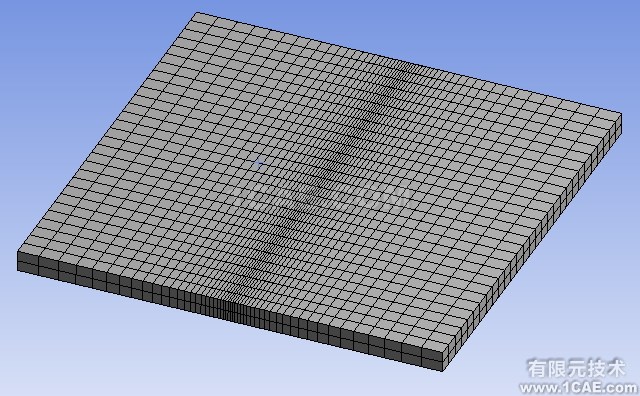

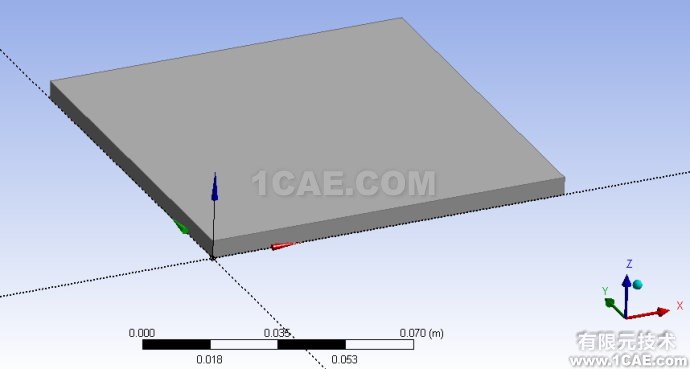

(2)在WB中创建瞬态热分析模块,创建几何模型、材料属性和划分网格,注意中间的网格要细化,如下图所示:

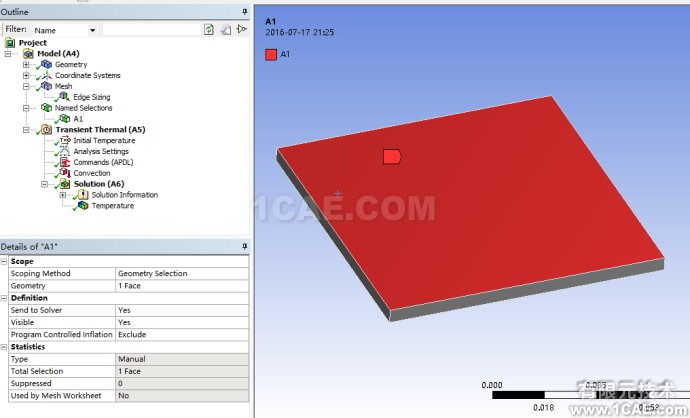

在几何体上表面创建一个Named Selection,命名为A1,如下图所示:

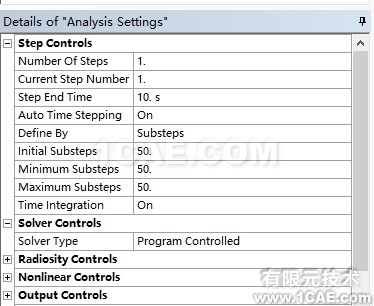

求解设置,设置仿真时间为10s,子步为50,如下图所示;
创建对流换热,选择除上表面之外的其余5个面。
(3)插入命令流。将(1)中的命令流粘贴到WB中,最后再加上如下语句:
SF,A1,HFLUX, %HFLUX%

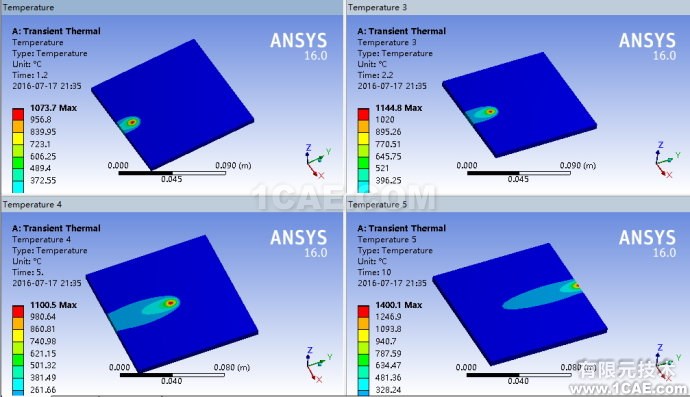

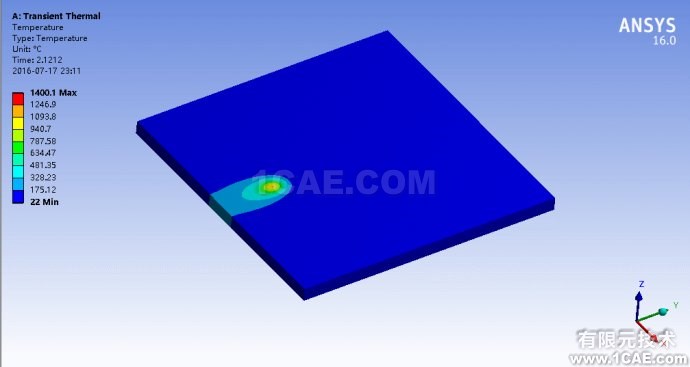

(4)进行求解,求解完成之后,查看温度变化,如下图所示:
4.总结
对于WB热源的分析,本文只为提供一种基于WB平台下移动热源施加的方法,本人也是刚学习,整个过程肯定存在不足,请大家积极留言,给出好的建议和意见,一起学习。这在有限元分析中是一个非常有意义的课题,希望大家给出宝贵意见,一起对该问题进行深一步的研究,谢谢!
【李祖吉】
---------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------
附件:命令流
*DEL,_FNCNAME
*DEL,_FNCMTID
*DEL,_FNCCSYS
*SET,_FNCNAME,'HFLUX'
*SET,_FNCCSYS,0
! /INPUT,HFLUX.func,,,1
*DIM,%_FNCNAME%,TABLE,6,24,1,,,,%_FNCCSYS%
! Begin of equation: 4e7*exp(-3*(({X}-0.05)^2+({Y}-0.01*{TIME})^2)/0.005^2)
*SET,%_FNCNAME%(0,0,1), 0.0, -999
*SET,%_FNCNAME%(2,0,1), 0.0
*SET,%_FNCNAME%(3,0,1), 0.0
*SET,%_FNCNAME%(4,0,1), 0.0
*SET,%_FNCNAME%(5,0,1), 0.0
*SET,%_FNCNAME%(6,0,1), 0.0
*SET,%_FNCNAME%(0,1,1), 1.0, -1, 0, 0, 0, 0, 0
*SET,%_FNCNAME%(0,2,1), 0.0, -2, 0, 1, 0, 0, -1
*SET,%_FNCNAME%(0,3,1),
*SET,%_FNCNAME%(0,4,1), 0.0, -1, 0, 3, 0, 0, -3
*SET,%_FNCNAME%(0,5,1), 0.0, -2, 0, 1, -3, 3, -1
*SET,%_FNCNAME%(0,6,1), 0.0, -1, 0, 0.05, 0, 0, 2
*SET,%_FNCNAME%(0,7,1), 0.0, -3, 0, 1, 2, 2, -1
*SET,%_FNCNAME%(0,8,1), 0.0, -1, 0, 2, 0, 0, -3
*SET,%_FNCNAME%(0,9,1), 0.0, -4, 0, 1, -3, 17, -1
*SET,%_FNCNAME%(0,10,1), 0.0, -1, 0, 0.01, 0, 0, 1
*SET,%_FNCNAME%(0,11,1), 0.0, -3, 0, 1, -1, 3, 1
*SET,%_FNCNAME%(0,12,1), 0.0, -1, 0, 1, 3, 2, -3
*SET,%_FNCNAME%(0,13,1), 0.0, -3, 0, 2, 0, 0, -1
*SET,%_FNCNAME%(0,14,1), 0.0, -5, 0, 1, -1, 17, -3
*SET,%_FNCNAME%(0,15,1), 0.0, -1, 0, 1, -4, 1, -5
*SET,%_FNCNAME%(0,16,1), 0.0, -3, 0, 1, -2, 3, -1
*SET,%_FNCNAME%(0,17,1), 0.0, -1, 0, 0.005, 0, 0, 0
*SET,%_FNCNAME%(0,18,1), 0.0, -2, 0, 2, 0, 0, -1
*SET,%_FNCNAME%(0,19,1), 0.0, -4, 0, 1, -1, 17, -2
*SET,%_FNCNAME%(0,20,1), 0.0, -1, 0, 1, -3, 4, -4
*SET,%_FNCNAME%(0,21,1), 0.0, -1, 7, 1, -1, 0, 0
*SET,%_FNCNAME%(0,22,1), 0.0, -2, 0, 4e7, 0, 0, -1
*SET,%_FNCNAME%(0,23,1), 0.0, -3, 0, 1, -2, 3, -1
*SET,%_FNCNAME%(0,24,1), 0.0, 99, 0, 1, -3, 0, 0
! End of equation: 4e7*exp(-3*(({X}-0.05)^2+({Y}-0.01*{TIME})^2)/0.005^2)
SF,a1,HFLUX, %HFLUX%
