ANSYS WORKBENCH与LS-DYNA的联合仿真

2016-08-21  by:CAE仿真在线  来源:互联网

ANSYS WORKBENCH是新一代的多物理场仿真平台,而LS-DYNA是世界上最著名的通用显式动力分析程序,尤其适合于仿真高速碰撞,爆炸和金属成型等非线性动力冲击问题。如何联合二者进行进行瞬态动力学仿真呢?本文以一个理想油壶的跌落为例,来说明其操作方法。

总体上说,操作过程分为三步:

(1)在ANSYS WORKBENCH中为LS-DYNA准备输入文件*.k

(2)使用ANSYS APDL PRODUCT LANCHER来调用LS-DYNA求解器求解。

(3)使用LS-PREPOST进行后处理。

下面详细描述这三步。

(1)在ANSYS WORKBENCH中为LS-DYNA准备输入文件*.k

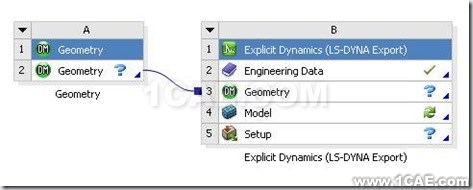

(1.1)在ANSYS WORKBENCH中创建项目流程图

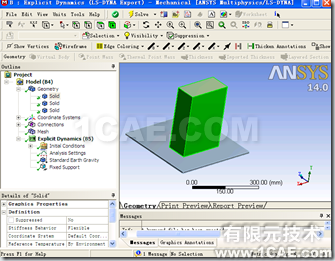

(1.2)双击geometry,在DesignModeler中创建油壶模型。该模型包括一个理想油壶,内面的润滑油以及一个平板所表示的地面。

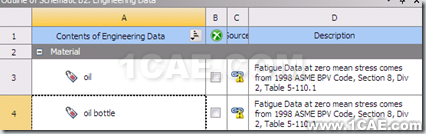

(1.3)在engineering data中设置各种材料属性。

(1.4)双击model,进入到mechanical中。

(1.5)设置油壶,润滑油以及地面的材料属性。下面的例子是对于油的材料属性的设置。

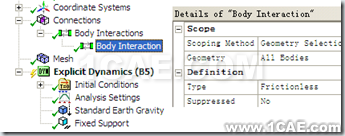

(1.6)创建所有的交互作用。

(1.7)划分单元,形成有限元模型。

(1.8)设置边界条件。

首先,固定地面。

其次,给整体施加重力。

(1.9)设置初始条件。给油壶和油同时施加一个初速度。

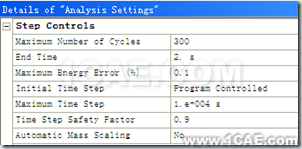

(1.10)设置计算时间。这里仿真2秒。

(1.11)生成k文件。

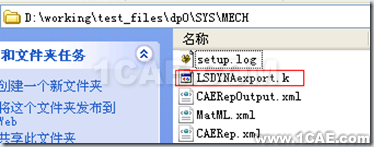

至此,准备工作结束。该k文件就在工作目录下。

(2)使用ANSYS APDL PRODUCT LANCHER来调用LS-DYNA求解器求解。

(2.1)打开ansys apdl product lancher.

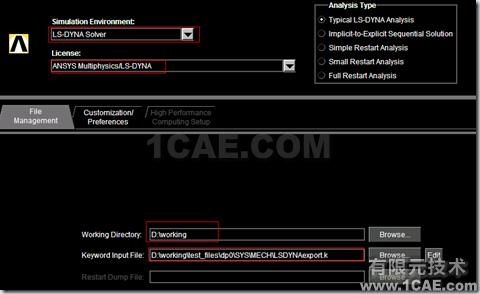

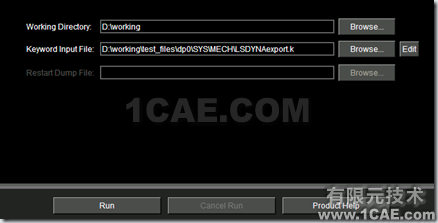

(2.2)设置求解器及求解文件

注意图中红色方框内部的设置。首先把仿真环境改变成LS-DYNA SOLVER,然后是许可改成ANSYS MULTIPHYSICS/LS-DYNA ,接着把工作目录修改到当前目录,再把关键字输入文件修改成(1.11)步中生成的文件

(2.3)调用LS-DNYA求解器计算

单击上述界面中的RUN按钮即开始启动LS-DYNA的计算。计算时间取决于问题本身的复杂程度,从几十分钟到几个小时不等。

(3)使用LS-PREPOST进行后处理。

计算结束后,可以使用LS-PREPOST进行后处理。

该应用程序在ANSYS安装目录下面

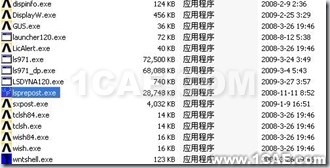

该文件夹下有一个exe文件

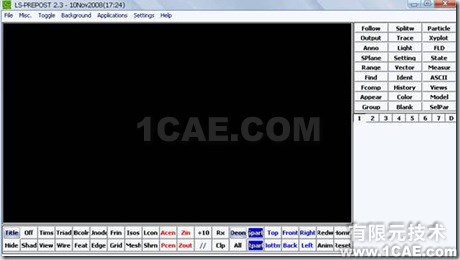

双击该文件,即打开其应用界面

导入计算结果

即可进行后处理。
