SolidWorks到ANSYS Workbench屈曲分析方法

2016-08-21  by:CAE仿真在线  来源:互联网

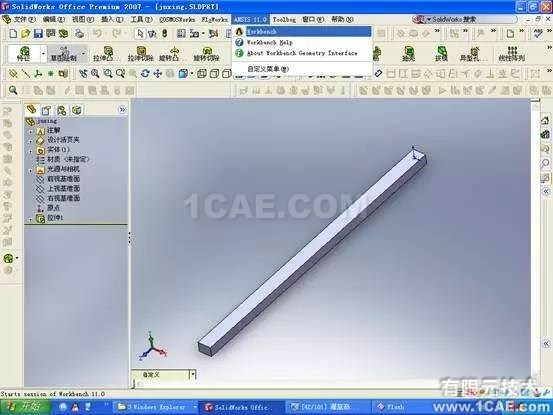

1、从SW中导入到Workbench,比转换为STP模型质量更高。

2、点击Workbench界面左侧的NEW Simulation进入分析界面,添加静态static分析,设置材料参数、划分网格并在杆一端添加固定约束fixed support,另一端添加force大小为1、方向向内,点击开始solve

3、添加线性屈曲分析liner buckling,在initial condition中更改定义为static。

4、在分析设置中更改期望的扭曲分析的模态的阶数,这里定为5。在solution中添加5个总变形计算项,点击修改其对应模数。

5、开始计算solve,查看结果

一阶模态计算结果为23.025,与理论计算结果22.941相差0.367%,可以接受。

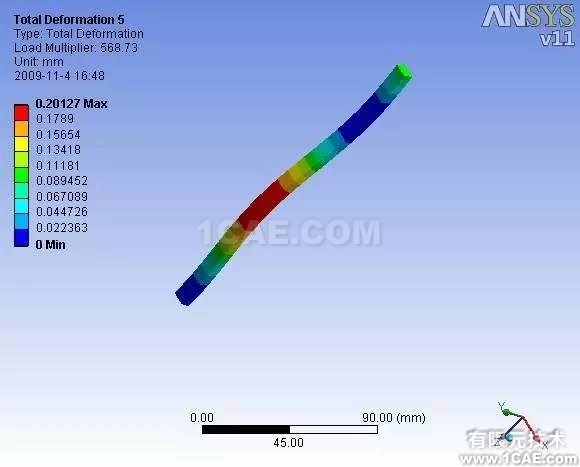

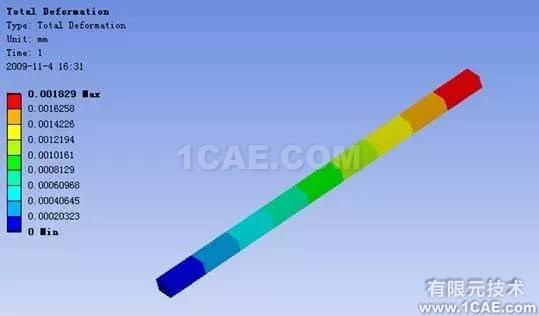

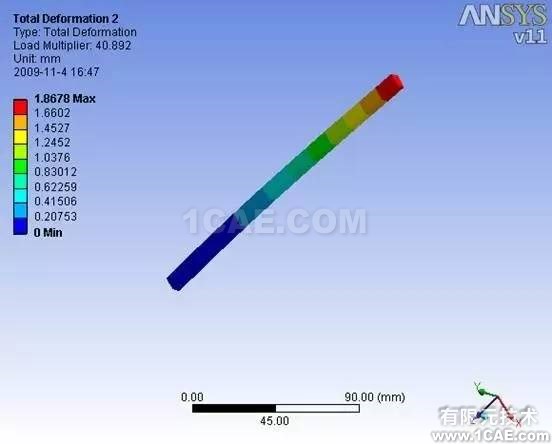

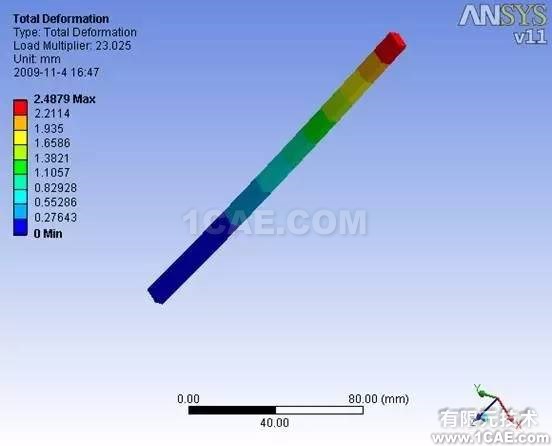

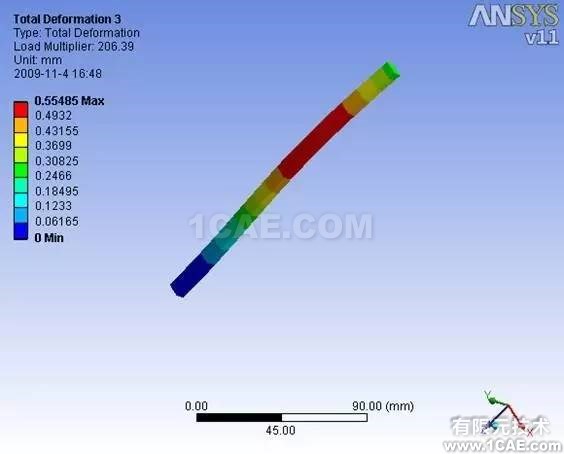

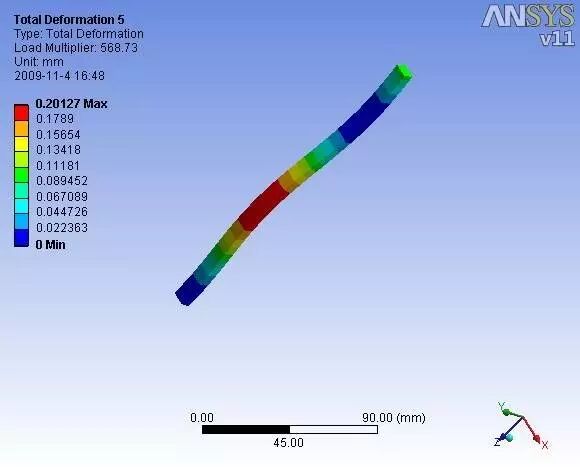

附各阶位移形变图:
