多种材料的静力学仿真

2016-09-03 by:CAE仿真在线来源:互联网

1. case描述:

两个共面的立方体,大小为1*1*1.

第一个立方体E为1e8,P为0.3

第二个立方体E为1e7, P为0.4

一端四点固支,另一端一条边上施加X=10000,Y=30000的分布荷载

2. 实现

2.1.FastModel中创建两个立方体(图1)

2.2.材料库中创建两种新材料

2.3.添加两种3Dsolid单元,关联新建的材料,分别赋给两个立方体

2.4.选中一个立方体一端的四点,设置为约束为XYZ固定,选中另一个立方体的一边,施加 X=10000,Y=30000的力

2.5.固定的一段的立方体网格大小设置为2,受力的立方体网格设置为0.5(图2)

2.6.求解设置为static,结果输出应力和位移

2.7.分别导出Ansys/Patran/Abaqus格式

2.8.分别用Nastran/Radioss求解查看结果

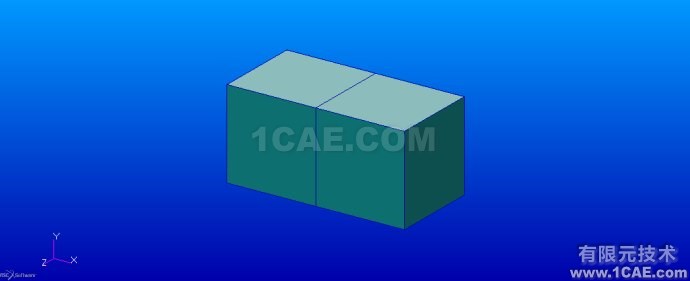

图1

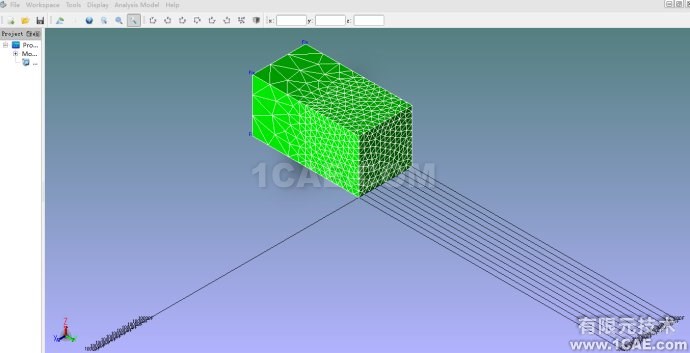

图2

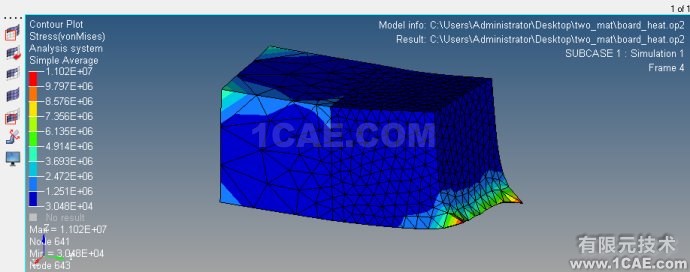

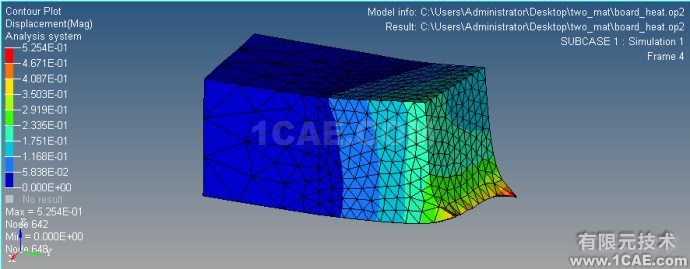

Nastran求解结果:
多种材料的静力学仿真

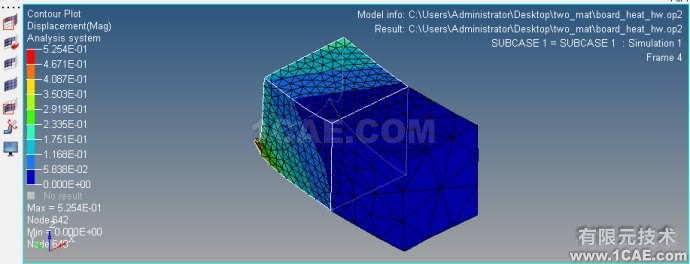

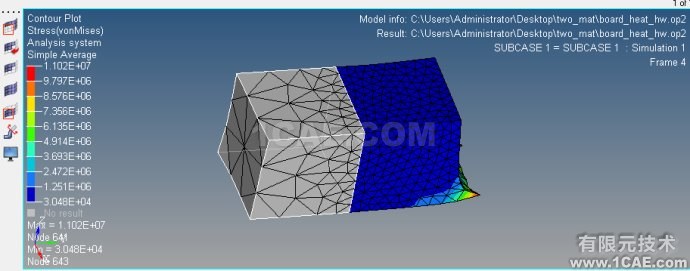

Radioss 计算结果:

总结:

1. Patran中对于多种材料的网格划分比较麻烦,接触部分需要通过 Equivalence,乃至手工编辑来保持共面的结点和单元的连续性,Fastmodel中则直接通过内部运算保持了边界的连续性,而且可以通过设置网格参数,直接对不同的实体进行网格大小设置。

2. Nastran计算结果目测正确,而Radioss好像没有把两个实体当成一个,可能是bdf文件格式不识别,也可能需要设置额外的参数来支持不同材料的情况。

加上Calculix结果:

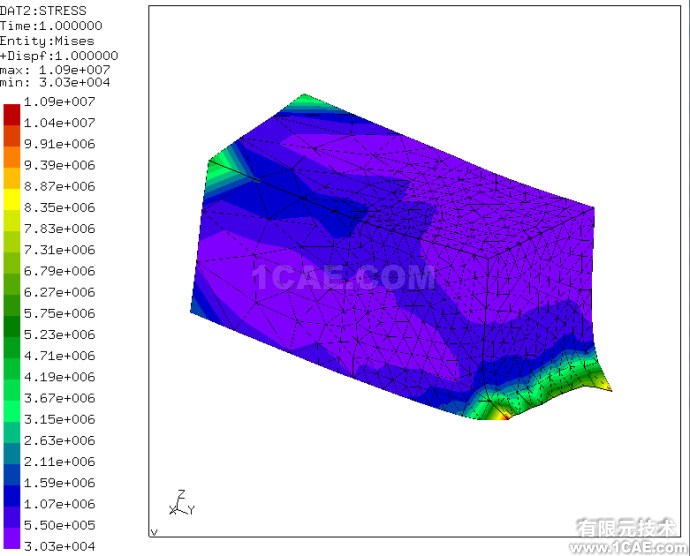

Stress计算结果与 Ansys/Abaqus/Nastran 有少许误差

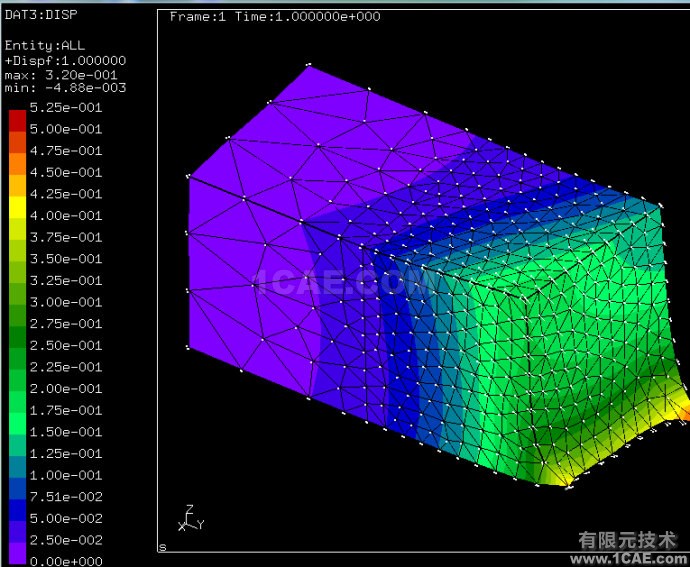

Displacement 一样

有可能是计算VonMises 时小数位数截断误差造成的
