原创文章第4期：浅谈ANSYS前处理建模软件（杨鹏）

2016-10-28 by:CAE仿真在线来源:互联网

1、FLUENT软件应用前景如何

2、ANSYS的建模软件有哪些,分别有什么特点

一提起ANSYS的经典界面,其求解器的强大功能往往会被客户津津乐道,但是其早期版本的建模功能往往又会被客户所诟病。所以,ANSYS在收购FLUENT流体软件、Ansoft电磁软件以后,立马推出了流场、结构场、电磁场统一的DesignModeler全参数化建模工具,在2014年5月又收购更为强大的SpaceClaim全参数化直接建模工具。只要是使用过新版本DesignModeler和SpaceClaim软件的客户,估计多会爱不释手,更会增加几分对ANSYS这个CAE行业领导者先驱的喜爱之情……。

DesignModeler“何德何能”可以作为ANSYS在Workbench平台下统一的前处理工具?它有哪些过人之处?他又能帮助客户提高建模或模型处理的哪些工作效率?DesignModeler功能已经较强大,为什么ANSYS还要在此基础上收购SpaceClaim?SpaceClaim能够给DesignModeler在模型建立方面起到哪些有益的补充?

DesignModeler:全参数化建模工具

早期使用6系列FLUENT软件的客户可能会对DesignModeler非常陌生,DesignModeler与FLUENT老客户使用了近5年的Gambit有什么区别?大家都知道,使用软件,一般会先入为主,使用Gambit惯了,除非DesignModeler有能打动客户的“过人之处”,否则很难让客户放弃Gambit选择DesignModeler。

下面我们来分析对比一下两个软件的优缺点:

Gambit软件的建模优点及缺点:Gambit采用最原始的,即点、线、面、体,拓扑结构逐步递增的建模思路,对于建立简单模型,它会非常方便,但是对于稍微复杂一点的模型,尤其是曲面等,会很麻烦,一旦模型发生修改,基本需要重新建一次模型。
DesignModeler软件的建模优点:DesignModeler适合主流CAD软件(Proe、Ug、Catia等)的建模思路——选择坐标平面、草图、体特征,适合简单或复杂模型的创建,因为其操作流程被界面化记录,所以模型修改起来会非常方便,同时,客户可以非常方便地在某个步骤中插入一个几何特征或操作。除此外,DesignModeler还有很多如Enclosure、Fill、Slice、Delete等高级功能(因为篇幅关系,就不一一展现)。

以上软件的优缺点对比可能还不一定足以完全打动你,但是DesignModeler全参数化的建模功能基本能“完爆”Gambit,何为“全参数化的建模功能”,下面,我通过一个简单的案例来介绍:

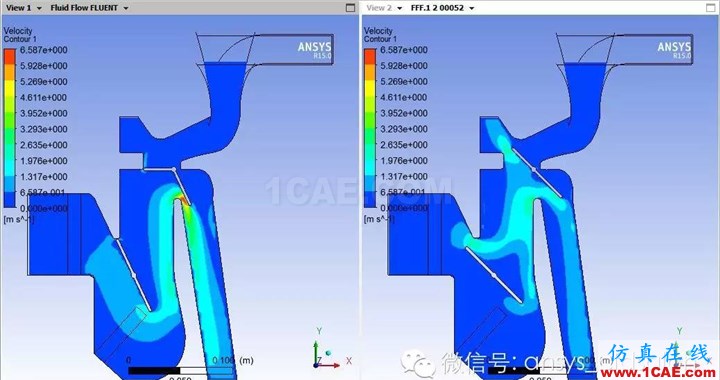

上图是某汽车空调内部的模型,有3个构件在内部旋转,传统的方法需要用动网格来实现其旋转效果,但实现难度会非常大(瞬态和网格实时更新),借助模型的参数化,只需要把3个构件的夹角进行监控(实现起来非常容易,只需要在参数前勾选即可实现模型参数化)。

3个构件的夹角被监控后,你只需要通过Workbench后台修改夹角参数,模型和网格及求解等参数会自动被后台更新,并在计算完成后软件会自动输出“输出参数”大小值和输出计算结果文件。另外,Workbench不但能够参数化,还可以建立辅助参数以及创建需要的参数函数表达式,从而达到不需要写UDF就能限制输入参数变化范围的目的。
