搜索ANSYS对衡粱机架的直接优化分析
2016-10-22 by:CAE仿真在线 来源:互联网
市场需求:如下图的一个机架,材料为Q235。脚上固定,横梁受1000N的力。
优化目标:要求横梁的变形小于0.5mm,用的材料最少。
1
在pro/e中建模,同时设计参数 厚度:DS_THICK,横梁的宽度:DS_WIDTH1,槽的宽度:DS_WIDTH2。
· pro/e传入Workbench的参数前缀要加“DS_"。
2
在工具的ANSYS14.5中启动ANSYS Workbench,
在workbench中双击Geometry启动DM。
点击Generate生产3D模型。
在Details View 中将3个pro/e中传来参数点击打上P。
关闭DM。
调入Static Structural模块。
先将几何模型关联,再双击Results进入Mechanical。
如图设置受力及Fixed Support。
加入分析Total Deformation及Equivalent Stress
点击Solve求解。
3
点击模型树中的零件名称。在Properties中,点击Mass前面的方框,调入重量参数。
4
点击Total Deformation,在Results中,点击Maximum前面的方框,调入变形尺寸参数。
5
返回工作区,在Design Exploration 拖动 Direct Optimization进入分析。
双击 Optimization 进入设置。

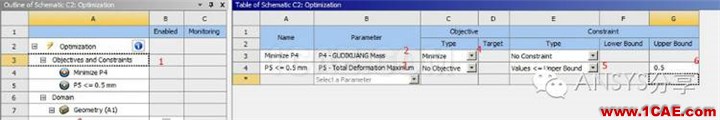

1. 点击Obectives and Constraints 进行目标设置。
2. 选择 P4-GUDIKUANG Mass(kg)加入目标。
3. 选择 P5-Total Deformation Maximum(mm)加入目标。
4. 对于 P4-GUDIKUANG Mass(kg)的目标类型选择最小值。
5. 对于P5-Total Deformation Maximum(mm)的目标限制选择小于上限。
6. 录入值0.5。
6
在输入参数栏中,点击P1 - DS_THICK。在下限输入0.5,上限输入3。
在P2-DS_WIDTH1。在下限输入50,上限输入100。
在P3-DS_WIDTH2。在下限输入20,上限输入60。
点击Optimization进入选择方法。
用默认的Screening方法。
按Update开始计算,时间比较久,要耐心等。
· 计算过程中不要关闭pro/e。
计算结束后得到以下的结果。
7
星星越多说明结果越好
尝试换一种方法 Adaptive Multiple-Objective
计算结束后得到以下的结果。
选择最佳结果点击右键,点击 Insert as Design Point
点击Return to Project 返回
点击Parameter Set
在 DP1 中 右键点击 Copy inputs to Current
8
点击Return to Project 返回
点击 Update Project
再双击Results进入Mechanical,可以查看最佳解的结果。
