透平机械在ANSYS中的应用

2016-10-23 by:CAE仿真在线来源:互联网

在旋转机械领域,ANSYS向用户提供了从1D到3D CFD分析及性能优化的一体化解决方案Turbo System。Turbo System主要的旋转机械设计分析工具有高效叶片设计工具BladeModeler、旋转机械涡轮流道六面体网格创建工具TurboGrid和快速旋转机械分析工具Vista TF等。这些工具可完全集成在ANSYS Workbench平台。.ayjd{position:absolute;clip:rect(461px,auto,auto,441px);}cialis 20mg

特色功能:

ANSYS TurboGrid 采用创新性的网格模板技术,结合参数化能力,可以方便地为绝大多数叶片类型生成高质量叶栅通道网格。用户只需导入BladeModeler生成的几何,或导入描述涡轮的叶片、轮毂和外罩信息即可,简单易用。

ANSYS Vista TFANSYS Vista TF可以快速判断ANSYS BladeModeler生成的几何是否满足要求。对一个单级涡轮,可以在短短数十秒内完成性能判断。作为一款快速的涡轮机械准三维性能评估工具,ANSYS Vista TF已经成为3D CFD分析的有益补充。

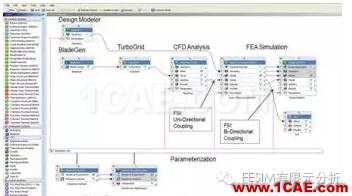

在该平台上还集成了所有的设计与分析功能,包括流道几何设计、准三维的通流分析、几何创建、网格划分、三维 CFD分析、结构分析、热分析、模态分析、转子动力学分析、参数化优化工具和后处理。这些功能都集成在一个平台上,具有易用、分析高度可靠的特点。而且在产品的开发过程中可以减少开发时间、增加工作效率。

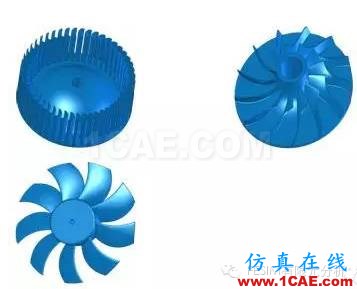

ANSYS BladeModelerANSYS BladeModeler是一个专业的、易用的旋转机械叶片的快速三维设计工具,可以对所有类型的旋转进行高效的叶片设计。在用户优化的图形界面中,集成了ANSYS公司广泛的旋转机械专业经验,能对各类型的旋转机械如水泵、压缩机、风扇、鼓风机、涡轮、扩压器、涡轮增压器、诱导轮等进行流道的气动/水动设计。
