ANSYS输出黑白云图的办法

2016-10-28 by:CAE仿真在线来源:互联网

1问题:

通常我们使用ANSYS导出的结果云图均为彩色效果,但是如果我们在输出计算报告时没有彩色打印机,而直接黑白输出,或者使用黑白版面发表论文或者撰写毕业论文时,问题就出现了,图1所示为彩色云图黑白打印的效果。

图1.彩色云图的黑白打印效果

从图1我们可以看到,由于RGB的色值在黑白输出时无法得到辨别,所以彩色云图以灰度模式输出,这使得我们从灰度云图中无法根据颜色区分结果值的范围。

2解决办法

为了能让用黑白输出的云图结果值清晰可辨,我们需要把ANSYS默认的彩色色块改成黑度色块,设置如下:

通过Plotctrls/style/colors/create color map->弹出对话框OK。

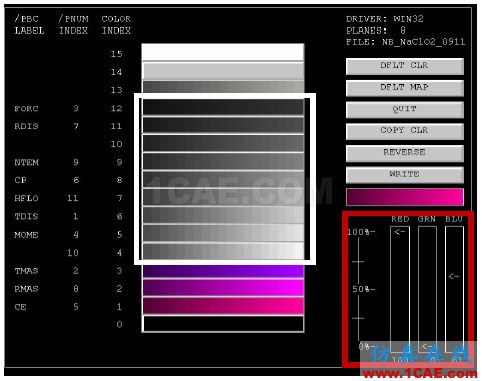

进入如下操作面板(图2)。

图2 颜色显示设置面板

在面板的白框区域选择要修改的颜色(本例为ANSYS默认的9个legend,所以设置color index为4~12颜色框的RGB值),在红色框区域设置其RGB值。根据经验可设置的值如表1。

表1 色值参考

Color index	R	G	B
4	97	97	97
5	85	85	85
6	75	75	75
7	65	65	65
8	55	55	55
9	45	45	45
10	35	35	35
11	25	25	25
12	3	3	3

3.解决后效果(使用hardcopy前别忘了replot一下哦!不然在屏幕上做的Annotation无法在截的图象中显示出来。)

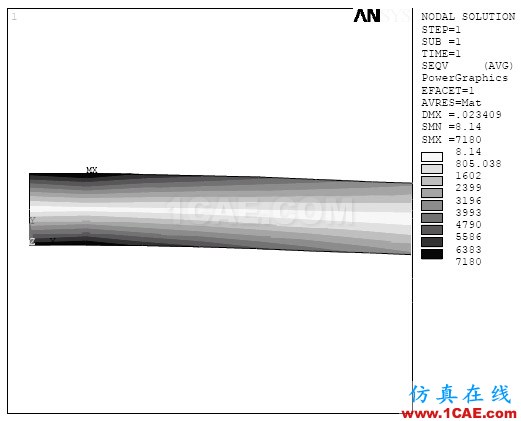

经过设置后的输出效果如图3所示。可见,我们可以通过不同的黑度来区分结果值的范围。

图3 解决后效果

以上操作对应命令流:

/rgb, index, 0, 0, 0, 0,
/rgb, index, 100, 0, 60, 1,
/rgb, index, 100, 0, 100, 2,
/rgb, index, 62, 0, 100, 3,
/rgb, index, 97, 97, 97, 4,
/rgb, index, 85, 85, 85, 5,
/rgb, index, 75, 75, 75, 6,
/rgb, index, 65, 65, 65, 7,
/rgb, index, 65, 65, 65, 8,
/rgb, index, 45, 45, 45, 9,
/rgb, index, 35, 35, 35, 10,
/rgb, index, 25, 25, 25, 11,
/rgb, index, 3, 3, 3, 12,
/rgb, index, 62, 62, 62, 13,
/rgb, index, 78, 78, 78, 14,
/rgb, index, 100, 100, 100, 15,
/replot
