【ANSYS】热分析案例赏析

2016-10-25 by:CAE仿真在线来源:互联网

二维方腔截面边长L=0.2m,腔体内充满温度为298K的水。从零时刻开始,它的右表面表面突然加载正弦规律变化温度:

其余三面绝热。

1前处理

1.1 更改work directory和job name,点击run启动。

1.2 选择单元类型

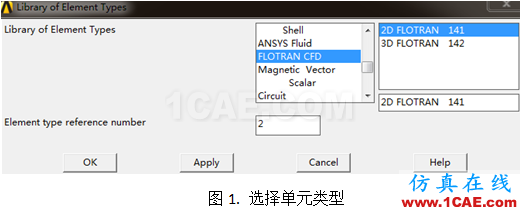

执行 Utility Menu > Preprocessor > Element Type>Add/Edit/Delete,在弹出的Element Type对话框中单击Add按钮,弹出Library of Element Types对话框,完成图1所示单元类型定义。

1.3 建立几何模型

建立正方形 Main Menu > Preprocessor > Modeling>Create>Areas>Rectangle>By 2 Corners,输入两个对角的坐标(0,0) (0.2,0.2)。如图2所示。

1.4 划分网格

执行 Proprecessor >Meshing >Size Cntrls > ManuaSize> Lines >Picked lines,选择所有边界,填写 No. of element divisions = 50, Spacing ratio = -2。在 Mesh Tool 工具栏点击 Mesh,用鼠标选择矩形区域。

1.5 求解控制

执行 Main Menu > Preprocessor > FLOTRAN Set Up > solution Options,瞬态(Transient)、层流(Laminar)、导热(Thermal)、不可压缩(Incompressible)。

1.6 执行控制

执行 Main Menu > Preprocessor >FLOTRAN Set Up>Execution Ctrl>User defined最终时间(stop time)设为300,步数( Number of time steps)设为30,结果文件覆盖频率(overwrite frequency to results file)设为1,结果文件附加频率(Append frequency to results file)设为1。

1.7 定义流体性质

执行 Main Menu > Preprocessor >FLOTRAN Set Up>Fluid Properties,密度(Density)选择user define/yes,粘度(Viscosity)选择CONSTANT/no,比热容(Conductivity)选择CONSTANT/no,热导率(Specific heat)选择CONSTANT/no。如图3所示。
