搜索ANSYS WORKBENCH添加随坐标变化的载荷
2016-10-22 by:CAE仿真在线 来源:互联网

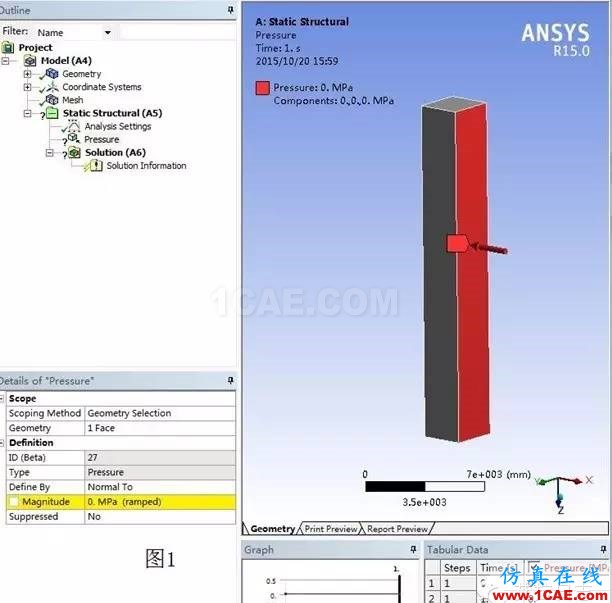

如图所示,长方体的一面受到压力载荷pressure,其随Z轴方向线性变化:

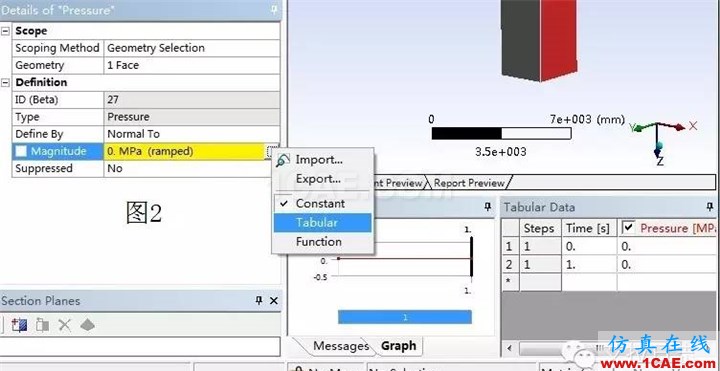

点开Magnitude的小黑角,将Constant改为Tabular,如图2所示

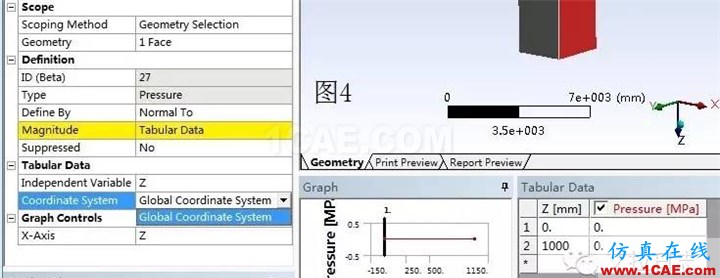

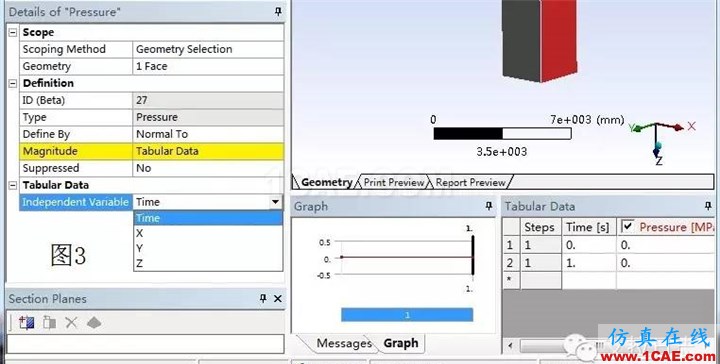

选择Tubular Data中IndependentVariable选项为Z轴

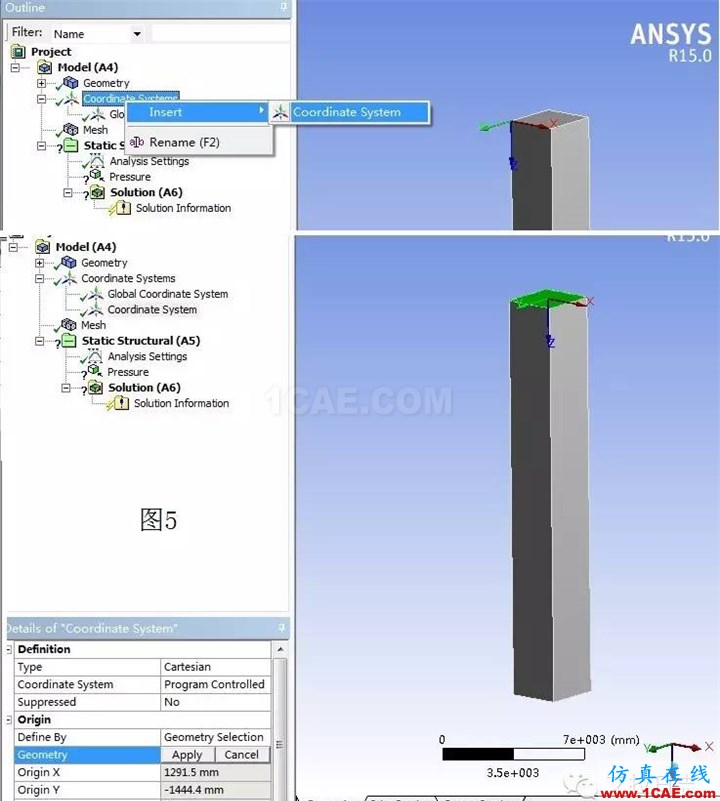

可以根据需要选用整体坐标系或者重新定义局部坐标系:
根据需要改变
pressure输入值,搞定。
开放分享：优质有限元技术文章,助你自学成才
