搜索ansys WorkBench与CAD软件（Pro/E，SolidWorks，UG等)集成方法
2016-10-22 by:CAE仿真在线 来源:互联网
在工程设计与分析中,需要将建好的三维模型导入到分析软件中进行受力分析、震动分析、疲劳分析、流体分析,,,,等,由于建模软件与分析软件的CAD接口问题,导致模型在导入分析软件中,很容易出错、或者导不进等问题。针对此问题:笔者介绍一种非常简单的方法。

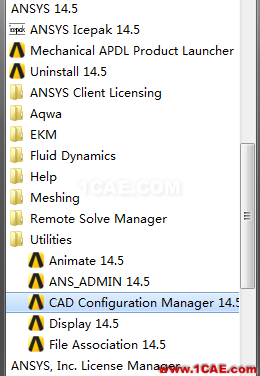

1.首先,在开始菜单中,找到ANSYS软件的安装信息,打开“CAD configuration Manager”,如图所示

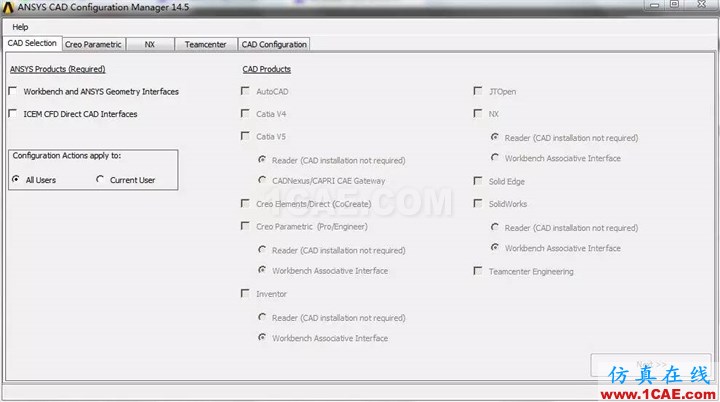

2.打开“ANSYS CAD Configuration Manager”对话框,如图所示
3.

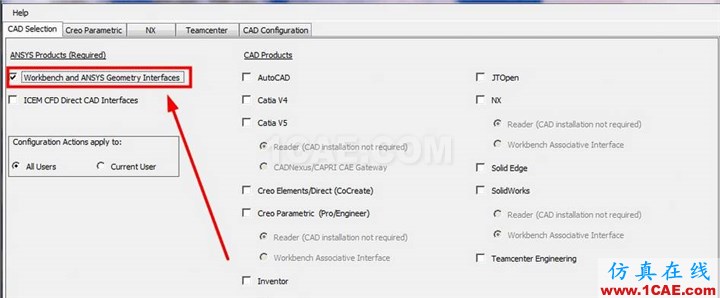

勾选“Workbench and ANSYS Geometry Interface”选项,右侧的选项被激活,如图所示
4.

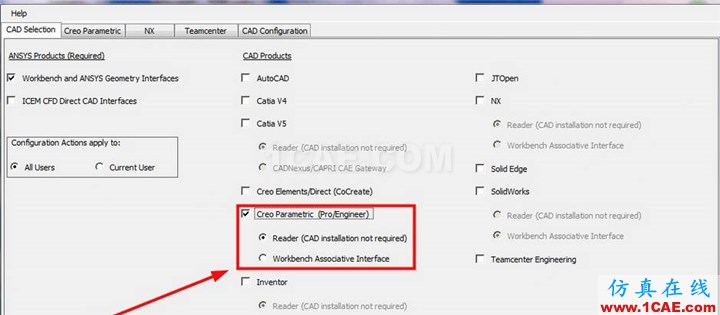

勾选“Creo Parametric(Pro/Engineer)”选项,

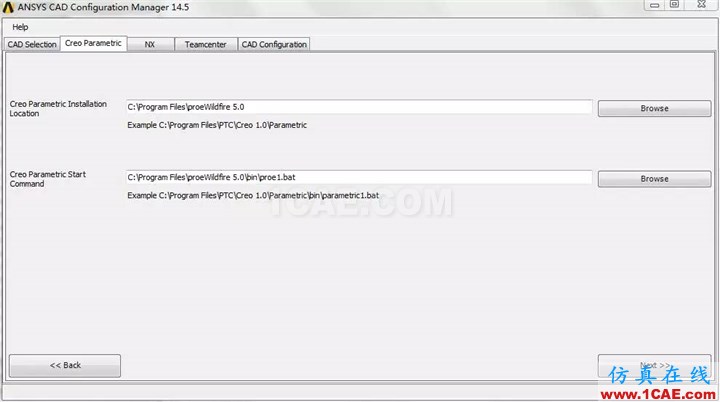

5.再点击“Next”,如图所示
6.再点击next,如图所示

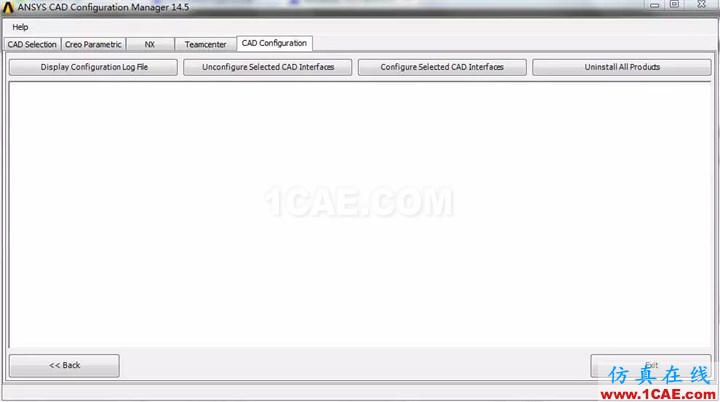

7.点击“Configure Selected CAD Interfaces”选项,如图所示

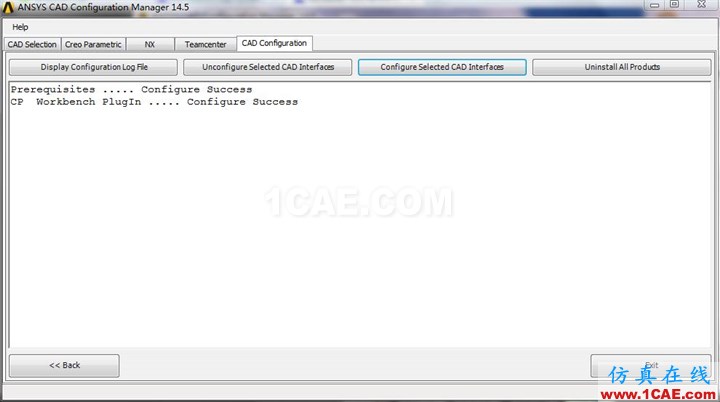

出现“Prerequisites .....Configure Success”
CP Workbench Reader.....Configure Success”,表明设置成功,否则不成功,然后点击“Exit”。
到这里,Pro/E与Workbench无缝连接就设置成功了,可以直接将Pro/E模型导入workbench中了。
