ANSYSAPDL网格导入Workbench方法

相信大家都知道workbench和ICEM划分网格功能已经非常强大。但是有的时候划分网格不是质量不好就是十分繁琐,这个时候APDL划分网格就十分简单,例如划分四面体Y网格下面我们就以划分四面体Y网格为例:

我这四面体是在Solidworks2012中创建的存成parasolid文件格式也就是x.t格式的。

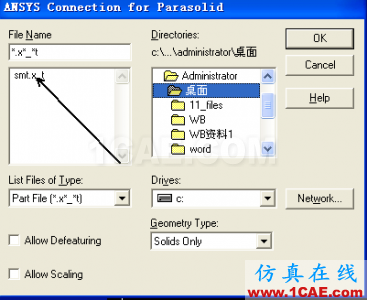

第一步:导入模型文件到ANSYS经典中,File/Import/PARA/smt.x.t文件

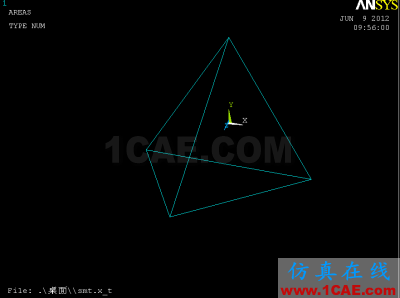

导入后是线框图如图所示:

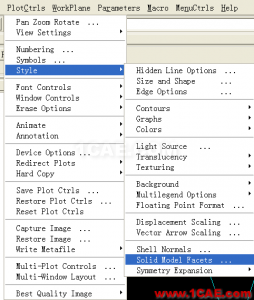

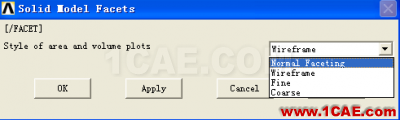

改成普通视图,PlotCtrls/Style/Solid Model Facets

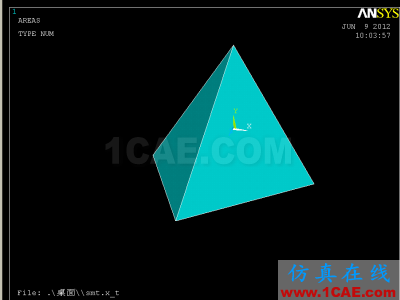

然后再图形窗口右击replot如图所示:

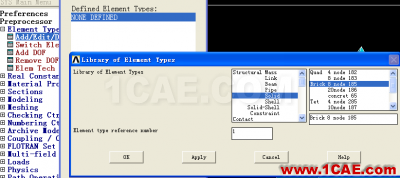

第二步:划分网格,首先定义单元类型(没有这步不能划分网格)定为solid185单元。

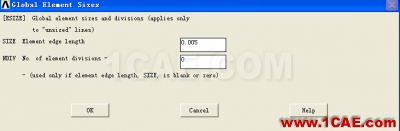

然后定义全球网格单元尺寸

网格设置:

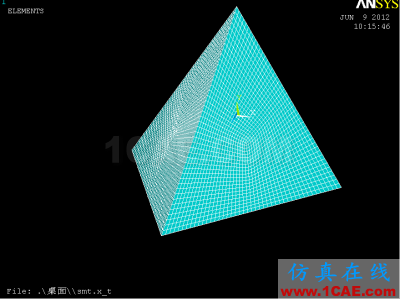

划分网格后如图所示:

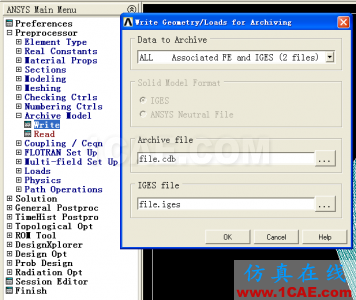

第三步:导出文件

第四步:关闭APDL通过FEM导入到想要的分析类型例如:static structure

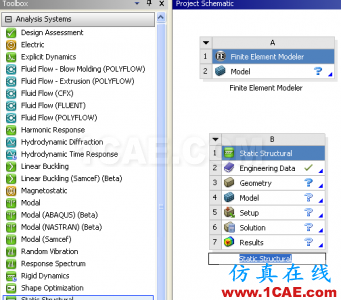

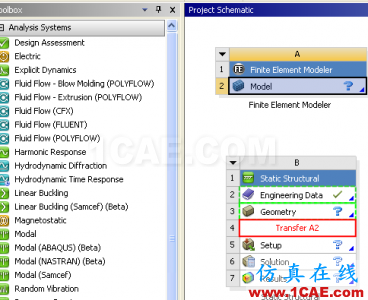

分别双击项目区的FEM和static structure模块如图所示:

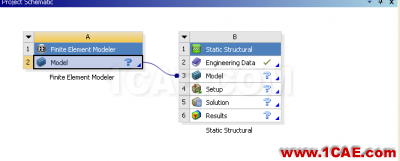

按住左键拖动FEM当中Model项到static structure中的Model放开:

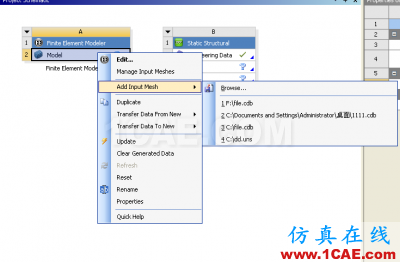

导入文件到FEM:

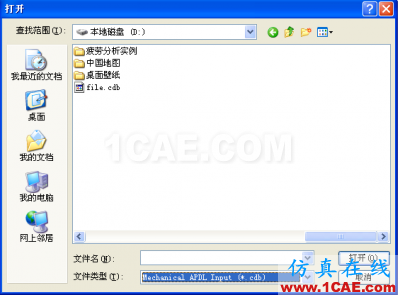

打开先前保存的.cdb文件:

双击Model进入FEM:

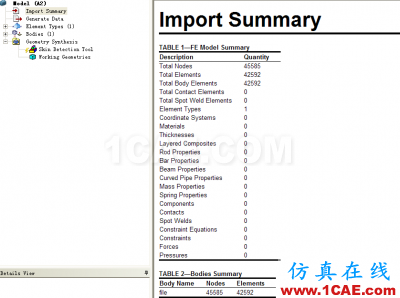

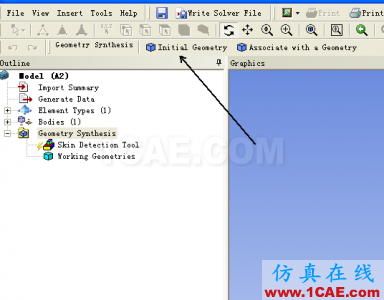

初始化网格Initial Geometry:

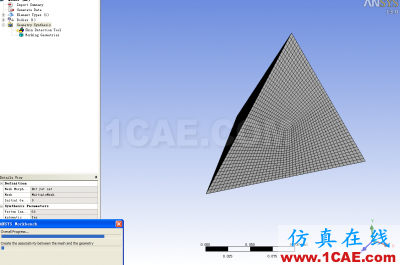

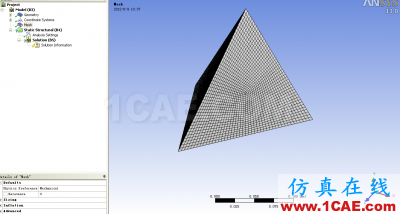

关闭FEM后右击Model选择update同样update静力分析中的Model进入setup查看网格

查看网格质量:

OK!!!
