ANSYSDesignMolder（第一讲）

2016-10-17 by:CAE仿真在线来源:互联网

选择过滤器及操作实例

DesignMolder作为ANSYS Workbench中的一款建模软件,其拥有了一些常用的建模软件的功能并且兼顾了数值模拟对分析模型的一些特殊要求,目前市面上详细介绍DesignMolder教程并不多,本论坛独家持续更新其建模操作的技巧。

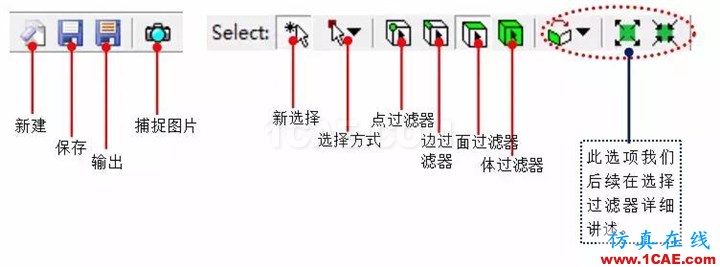

图1为DesignMolder的工具栏,主要完成图形的保存选择,最右边三个选项为我们要讲的选择过滤器,选择过滤器功能主要是帮助我们批量快速的完成一些符合要求面的选择。

图1 工具栏

图2 相邻选择

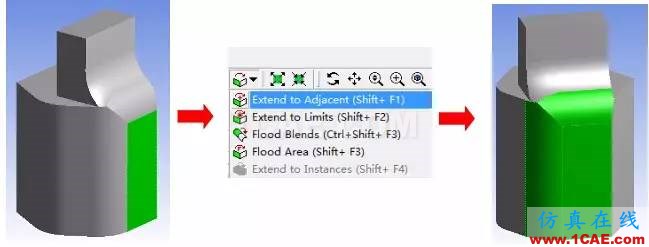

(1)【Extend to Adjacent】此选项会自动选中已选面的相邻倒圆面。如图3所示,如果我们选择一个面,再点击Extend to Adjacent则会自动选择与之相邻的倒圆面。

图3【Extend to Adjacent】选项操作演示图

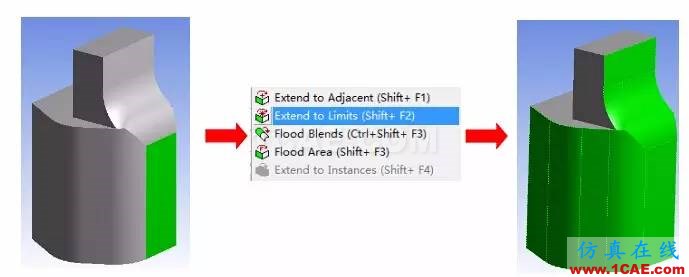

(2)【Extend to Limits】此选项也会自动选择与所选面相邻的倒圆面,但与【Extend to Adjacent】不同,如果相邻面的邻面还是倒圆面则也会自动选择。如图4所示演示图。

图4【Extend to Limits】选项操作演示图

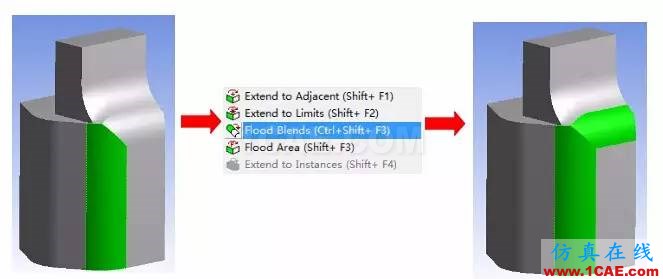

(3)【Flood to Blends】选项与前面两个项不同,它要求选择的面首先为倒圆面,则点击后则可自动选择与之相邻的倒圆面,如图5演示图所示。

图5 【Flood to Blends】选项操作演示图

(4)【Flood Area】选项的功能是,如果选择一个面,此选项怎会自动选择所选面所在几何体的所有面,但不会选择其他几何体的面,如图6演示图所示。
