草图援引及操作实例

草图援引【Sketch Instance】用来复制源草图并将其加入到目标面中,复制的草图和源引的草图始终保持一致,也就是说复制对象随着源对象的更新而更新。

提示:草图援引中的边界是固定的,不能通过草图操作进行移动、编辑或删除。基准草图改变时,援引草图被更新源草图所在的面必须在目标面之前创建,援引的草图不能放在【XYPlane】平面前。草图援引可以像正常的草图一样用于生成其他特征,但不能作为基准草图被其他草图援引

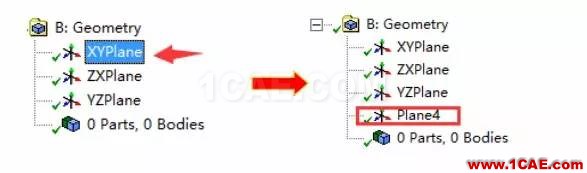

1)首先选中XYPlane单击【New Plane】,单击generate生成平面Plane4,如图1所示。

图1 新建平面

2)在Plane4中绘制基础草图,紧接着在工具栏中创建另一个新平面Plane5。

3)设置新建平面属性;【Transform1】=Offset Z,【FD1,Value 1】=15m。

4)工具栏中单击【Generate】。

5)生成新面Plane5。

6)导航中选择草图【Sketch1】,右击鼠标,选择【Always Show Sketch】显示草图。

7)工具栏中单击轴测视图按钮,图形区显示为斜视图。

8)导航树中选择工作平面【Plane5】,右击鼠标选择【Insert】—【Sketch Instance】。

9)明细窗口【Details View】中设置;选择草图1,在【Base Sketch】中单击Apply按钮确认源对象,则【Base Sketch】=Sketch1.修改放置位置选项,草图援引可以偏移、旋转或者按比例缩放。

10)单击【Generate】按钮,生成草图援引【Sketch2】,结果显示在图形区,以上操作如图2所示。

图2 草图援引
