ANSYSWorkbench绘制梁的内力图

2016-10-19  by:CAE仿真在线  来源:互联网

精彩应用

在经典界面中绘制内力图需要创建单元表,以提取剪力,弯矩的数据,相对比较麻烦。本文做一个例子来阐明在Workbench中绘制内力图的方法。

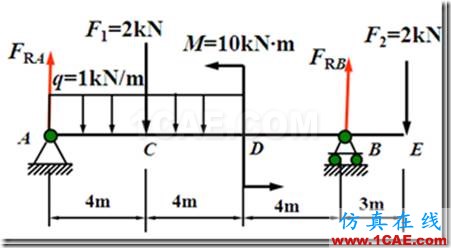

问题如下:

(1)创建项目示意图

(2)创建几何模型

创建四段直线构成的草图,并由之生成line

创建矩形截面

得到线体模型

(3)划分网格以形成有限元模型

(4)施加位移边界条件

(5)施加载荷

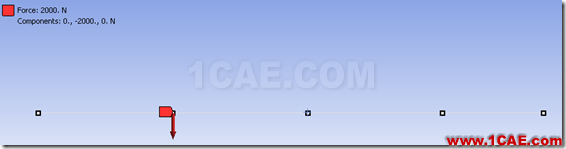

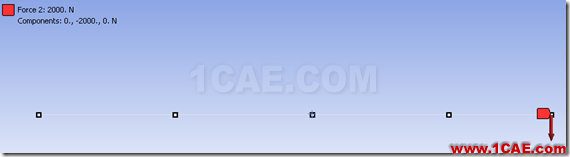

施加集中力

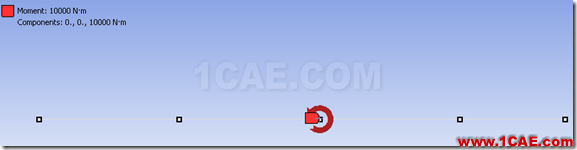

施加集中力偶

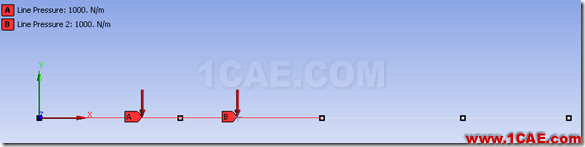

施加分布力系

最后得到的总效果

(6)求解

(7)后处理

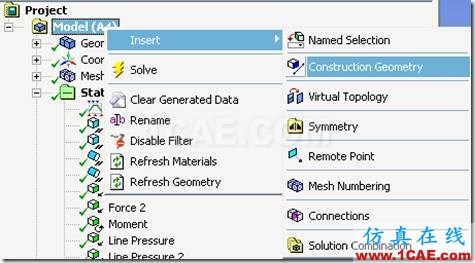

定义路径,先创建构造几何体

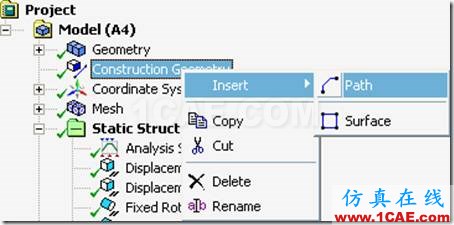

定义路径,再在构造几何体下创建路径

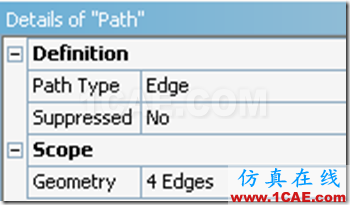

定义四根线为路径

再确定查看梁的剪力-弯矩图。它是beam results中下拉菜单的最后一个选项

设置内力图的细节

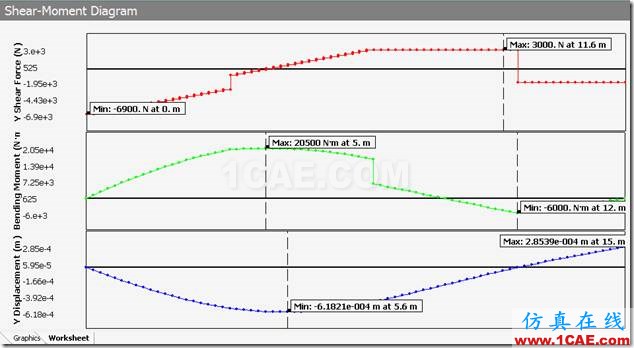

得到位移图,弯矩图和剪力图

该图中,最上面的是剪力图,中间的是弯矩图,最下面的是位移图,相当于材料力学中提到的挠曲线图。

可见,ANSYS Workbench用一种简单的方式直接给出了剪力图,弯矩图,相比传统的经典界面而言的确直观很多。
