你知道怎么在WORKBENCH中对节点施加边界条件吗？

2016-10-22  by:CAE仿真在线  来源:互联网

前些天,有朋友问我,能否在ANSYS WORKBENCH中对节点施加边界条件?

我们知道,在经典界面中,既可以对几何元素如关键点,线,面,体施加边界条件,也可以对有限元元素如节点,单元施加边界条件。那么在ANSYS WORKBENCH中呢?

答案是:可以。

要做到这一点,只需要两个关键步骤。

(1)选择节点,创建命名选择。

(2)施加DIRECT FE边界条件。

为了说明上述问题,本篇文章列举一个非常简单的例子,以说明在ANSYS WORKBENCH中对节点施加边界条件的方法。

例子如下:

对于一个立方体,在左边端面的中间部分节点固定,而在顶部与前部交界线的中间部分节点上施加集中力。这个问题似乎并不具备实际意义,只是为了纯粹的说明技术。

操作步骤如下:

(1)创建静力学分析系统。

(2)创建立方体。

进入到design modeler中,创建一个立方体,尺寸随意。

(3)划分网格

进入到mechanical中,按照默认尺寸划分网格。

(4)创建左侧面部分节点的命名选择。

选择左侧面的此部分节点。

然后定义为一个命名选择,如下图。

(5)创建上边线部分节点的命名选择。

选择上边线的这些节点

然后定义为一个命名选择如下图

(6)对左侧面命名选择施加位移边界条件。

从环境工具栏中选择DIRECT FE

中的nodal displacement

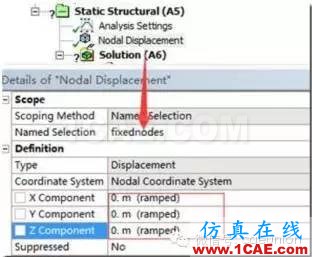

设置其细节视图如下

则对前面选择的左侧面节点集中的节点,固定了其全部位移自由度。

(7)对上边线部分节点施加集中力。

同样从上述工具栏中选择

其设置细节视图如下:

则对于上边线中的节点,施加了一个Y方向的力。

(8)求解并查看结果。

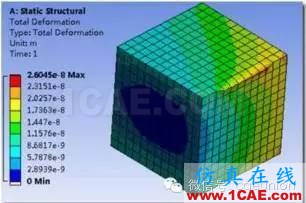

计算,然后查看位移结果。

应力结果。
