【技术】专为Workbench用户定制的RFI输入文件生成器

2016-10-21  by:CAE仿真在线  来源:互联网

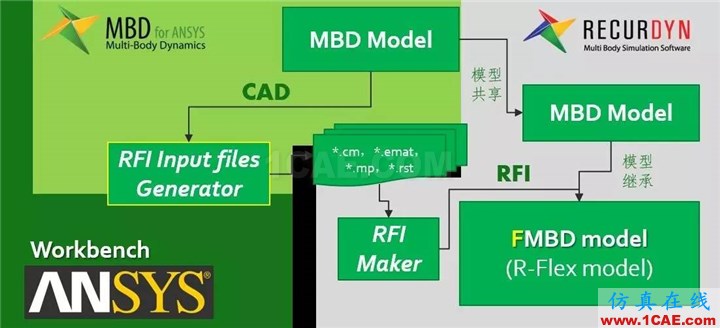

MBD for ANSYS PLUS的R-FLEX模块,在RecurDynV8R4之后也可分析柔性体与刚体、柔性体柔性体之间的接触了,这一功能极大地拓展了R-Flex的应用范畴。R-Flex的RFI模态文件描述了相应结构的刚度,是从多体动力学刚体MBD模型进阶至R-Flex刚柔系统模型的关键建模环节,对于ANSYS用户而言,之前RFI必备的输入文件(*.cm,*.emat,*.mp,*.rst)需要在经典界面操作实现,对于熟悉Workbench而不熟悉经典ANSYS界面的用户而言,总有那么一点难以言表的不爽。为了让ANSYSWorkbench用户更加方便地建立R-Flex模型,近期FunctionBayChina特意开发了Workbench环境生成RFI输入文件的新工具“RFI输入文件生成器”,尤其对于从MBD for ANSYS中的刚体模型拓展至刚柔分析的情况,提供了极大的便利,更加紧密地将ANSYS Workbench与MBD for ANSYS及RecurDyn接合起来。

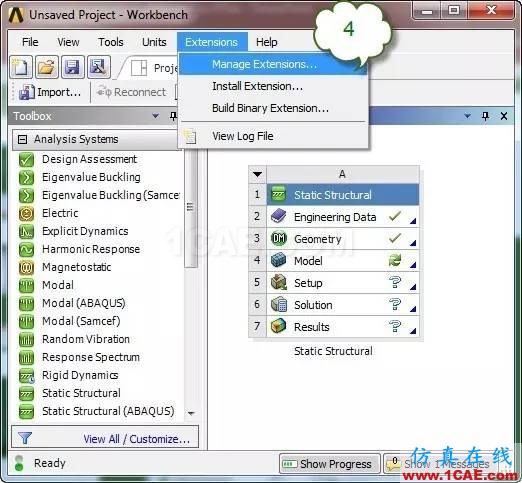

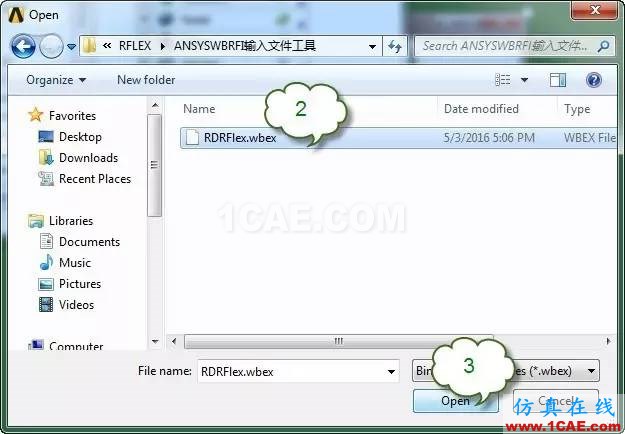

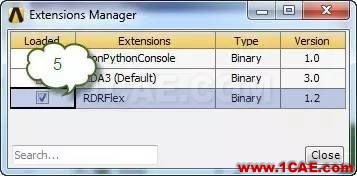

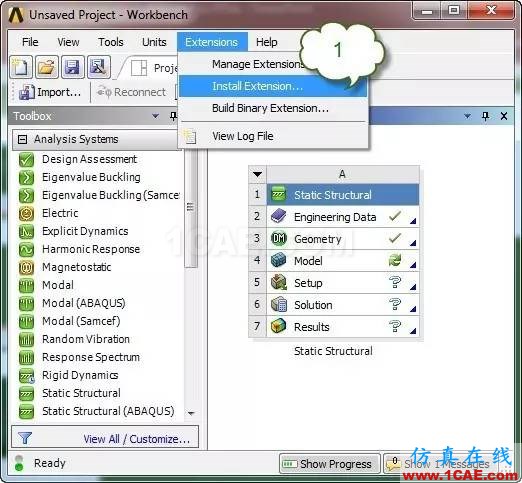

RFI输入文件生成器作为ANSYS Workbench的插件,其安装方法与Workbench上各种应用的方法相同,在您得到插件之后,通过如下的5步操作,在License的支撑下即可使用。

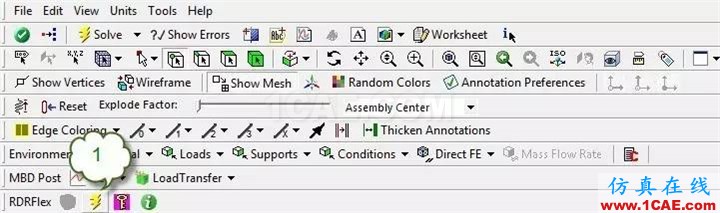

第一步,确保几何体已经划分成网格。从工具栏点击”Create RFlex Body”,并确保在模型结构树中显示RDRFlexBody。

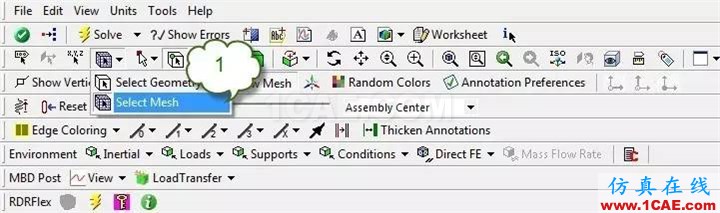

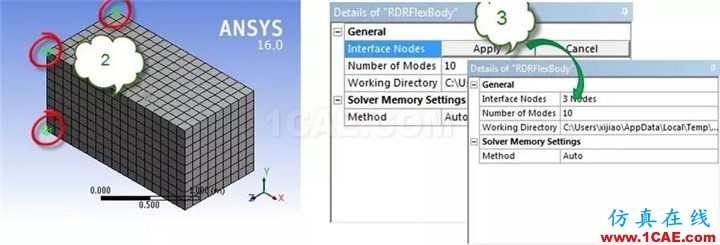

第二步,设置边界节点。此时需要将选择模式处于“Select Mesh”状态,选择边界节点,设置模态数目。

Tips:如果计算时报告机器内存不够,可将内存设置为Manual。

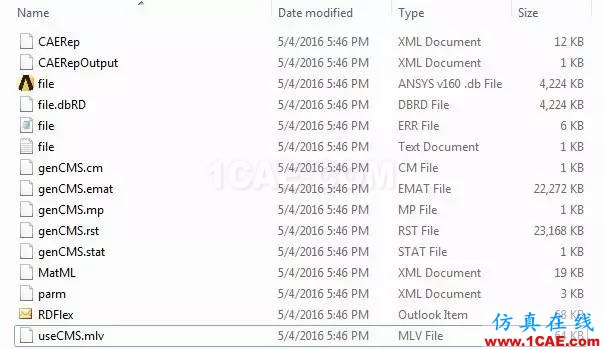

第三步,执行CMS分析,即可RFI需要的输入文件。
