前言
前段时间,主要是牵扯到项目的需要,我做了转子动力学相关的一个总结,说是总结,倒不如说是一个阅读笔记。实际上,我个人认为,对于研究生的生活,项目是一部分,但阅读其实是最为重要的一部分。
研究生阶段,手把手教的不多,大多情况还是以自己学习为主,自己如何学习?最起码你所从事行业的入门必看的书籍得读一读,相关的技术类书籍和相关的期刊得看一看,最起码知道相关业内比较厉害的大牛,否则出去即便是名校又能如何。
多读几本好书很重要,忙活儿完项目上的事情,最近正准备在回来看看ansys help相关的材料,在学习学习hypermesh如何划分网格,ansys的相关案例在提高提高。好在,有咱们ftc的团队,可以接触到各种各样的问题和各类的案例。接下来,我会继续做一些ansys方面的经验总结分享给大家。
虽说之前,我简易的做了ansys workbench相关的系列教程,但是我的教程围绕的还是当下高校体系的学生的自我发展问题。
为什么,因为当下这种体系下,对于论文还是过于看重,各类软件各类理论知识都是以服务论文为主,所以现有的workbench基础教程更多的是以如何让软件服务论文为主体内容,
那么接下来,我将从新翻录anays workbench结合最近一年多一来项目工程经验以及在其他软件方面的学习,来相互印证,期待能够为大家提供更多更好的精彩教程,也希望大家能够多多支持ftc简单,多多支持咱们ftc正青春公会。
2
正文
导语
大多数有限元计算程序都不规定所使用的物理量的单位,不同问题可以使用不同的单位,只要在一个问题中各物理量的单位统一就可以。但是,由于在实际工程问题中可能用到多种不同单位的物理量,如果只是按照习惯采用常用的单位,表面上看单位是统一的,实际上单位却不统一,从而导致错误的计算结果。
比如,在结构分析中分别用如下单位:长度–m;时间–s;质量–kg;力-N;压力–Pa、应力–Pa、弹性模量–Pa等 ,此时单位是统一的。但是如果将压力单位改为 MPa,保持其余单位不变,单位就是不统一的;或者同时将长度单位改为 mm,压力单位改为 MPa,保持其余单位不变,单位也是不统一的。由此可见,对于实际工程问题,我们不能按照手工计算时的习惯来选择各物理量的单位,而是必须遵循一定的原则。
量纲
物理量的单位与所采用的单位制有关。所有物理量可分为基本物理量和导出物理量,在结构和热计算中的基本物理量有:质量、长度、时间和温度。
导出物理量的种类很多,如面积、体积、速度、加速度、弹性模量、压力、应力、导热率、比热、热交换系数、能量、热量、功等等,都与基本物理量之间有确定的关系。基本物理量的单位确定了所用的单位制,然后可根据相应的公式得到导出物理量的单位。
具体做法是:首先确定各物理量的量纲,再根据基本物理量单位制的不同得到各物理量的具体单位。
实例
在选定基本物理量的单位后,可导出其余物理量的单位,可以选用的单位制很多,下面举两个常用的例子。

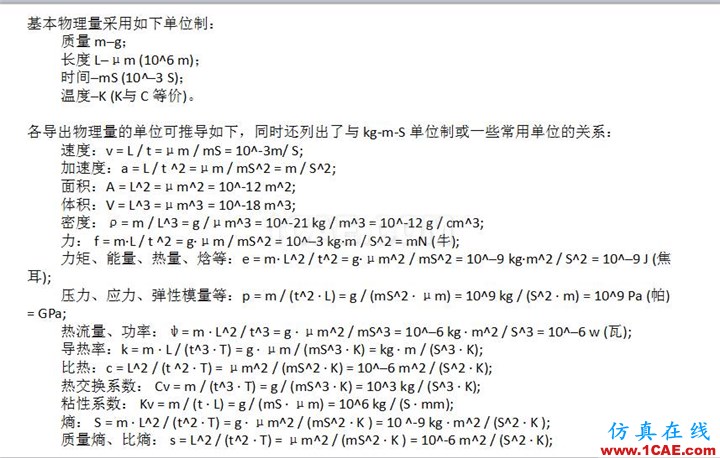

例一:
例子二:
由此可见,掌握了单位之间变换的方法,就可以根据自己的需要来选择合适的 。
