你知道吉他的模态是什么样子的吗？

在机械设计过程中我们常常需要求解模型共振频率,通过避免或加阻尼来减小共振的影响。

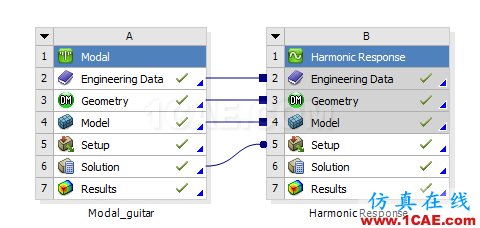

下面我们参考Chen, Xiaolin, and Yijun Liu. Finite element modeling and simulation with ANSYS Workbench. CRC Press, 2014. Chapter 8简单的介绍下模态及频率分析,具体步骤参考书本或在工会ANSYS 群提问。

模态分析:Modal analysis ( f(t) = 0 )

频率响应分析:Frequency response analysis ( f(t) = F sin(wt) )

瞬态响应分析:Transient response analysis ( f(t) 任意)

如果不习惯在DM中建立3D 模型,可以 SolidWork 创建实体模型,然后转换为IGES格式,导入Workbench;

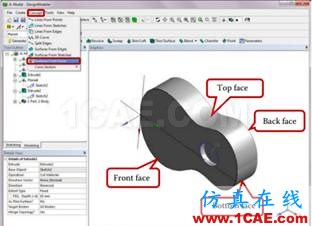

然后根据实体模型,在concept里创建surface模型

划分网格

加载边界条件(fixed face):

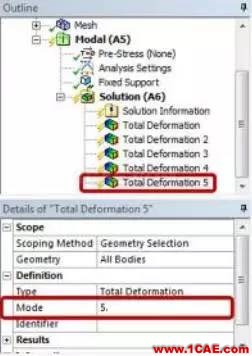

(A6)设置所求参数(total deformation)及对应modal shape (Detail-definition-mode 里设置)

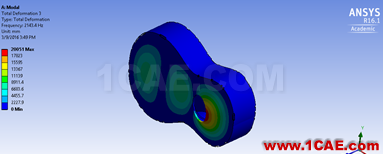

Shape 1 (1036 HZ)

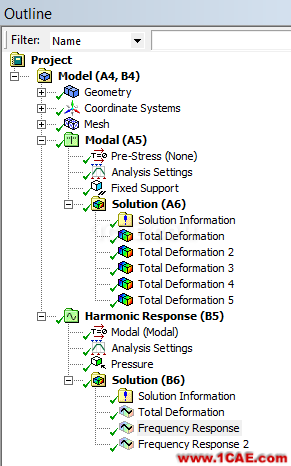

(B6) 添加frequency response 以及所求参数(形变或应力等), 最后求解:

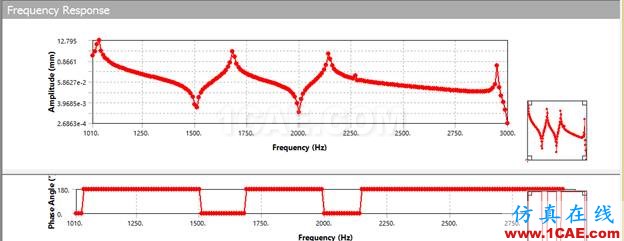

下图为吉他正面法线方向形变量与加载频率关系以及对应的相位角
