仿真咨询实战：变压器散热CFD计算

2016-11-07  by:CAE仿真在线  来源:互联网

TASK

变压器在运行过程中,主要部件如铜线圈、金属夹件、铁芯等都会产生热量,而过高的内部温度会对变压器产生不良影响,因此,在变压器设计中有散热的需求。CFD计算就是仿真变压器内部的温度场分布,从而评估现有散热模式是否满足设计需求。同时,可结合现有的散热设计提出适当的改进建议。

SOLUTION

主要技术挑战

• 变压器部件众多,结构复杂,计算工作量大;

• 电磁场数据和流体场数据的无缝传递;

解决方案

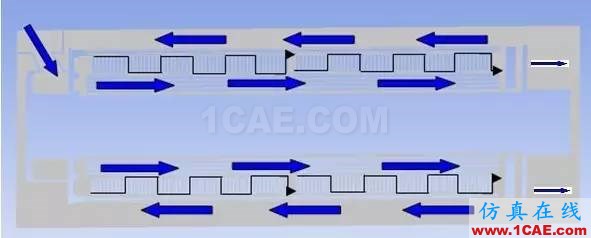

• 结合变压器内部热量传递过程对变压器各个部件进行适当简化;

• Icem CFD的网格划分工具可用于划分高质量的网格;

• Fluent提供了MRF模型和湍流模型,可模拟变压器的整体模型

• ANSYS Workbench提供了MAXWELL和FLUENT的双向数据传递

结论

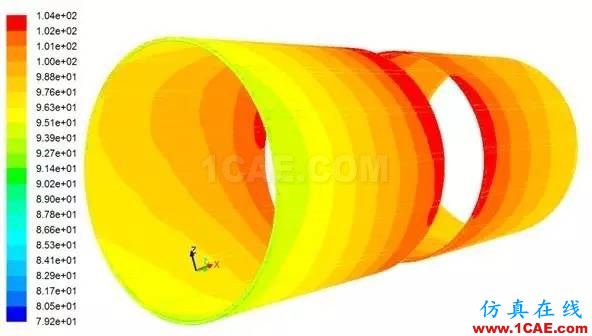

• 经过建模、划分网格、求解和后处理等阶段,计算了在变压器运行过程中内部温升。

• 借助于电磁场和流体场的数据耦合,模拟结果更接近真实情况。

Customer Benefit

• 在设计过程中,即可通过CFD计算模拟变压器内部热量传递情况,校核变压器内部不同部件的温升,评估了变压器的散热能力,同时也为变压器的散热设计改进提供了数据基础。
