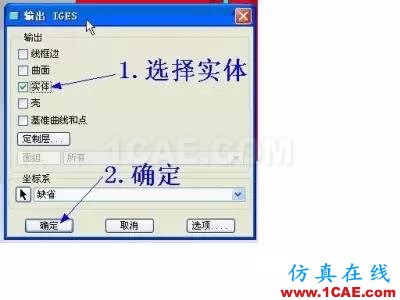

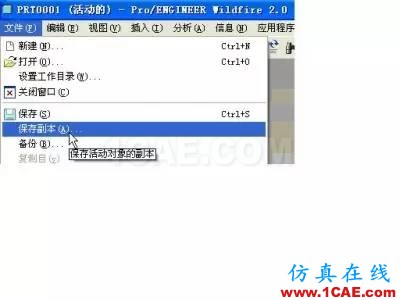

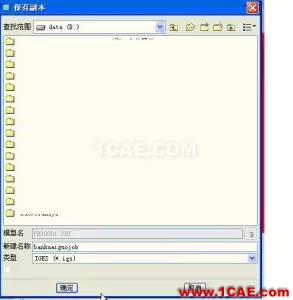

本人学习ANSYS系列产品,对ANSYS, ANSYS ICEMCFD, ANSYS WORKBENCH,ANSYS CFX,的模型导入导出做如下总结,欢迎大家一起交流。 1.ANSYS CFD,是一个前处理工具,他的建模功能不如ANSYS WORKBENCH,甚至我个人认为不如ANSYS(不可以有命令流),但是ANSYSWORKBENCH不如PROE好使,我的做法是,用PROE建立模型,用CFD划分网格,在再ANSYS中求解结构问题,在ANSYS CFX求解流体,划分的思想主要是,通过分块,关于具体方法在HELP->TUTORIALMANNUAL->CFDTutorials->学习了这里面的例子后我想你应该对在CFD划分网格和建立模型就知道了。 2.关于模型导入, 1)用PROE生成ANSYS都可以接受的几何模型, 先在PROE中建立模型,如下图1所示 然后点文件->保存副本,如图2,弹出下图对话筐,输入新建明称,选择类型IGES如图3,图4,关闭PROE,记住文件所在文件夹 |
