现在WORKBENCH已经在不断的普及,我想出一些WORKBENCH的分析教程,帮助初学者对ANSYS WORKBENCH进行一个初步的了解,希望对你们学习有所帮助。
以下通过一个实例来说明ANSYS WORKBENCH分析的具体步骤。
一、拟求的问题
本例拟求的是两端固接柱受两个轴力作用时的支座反力,如下图:
二、启动ANSYS WORKBENCH,准备建立几何模型

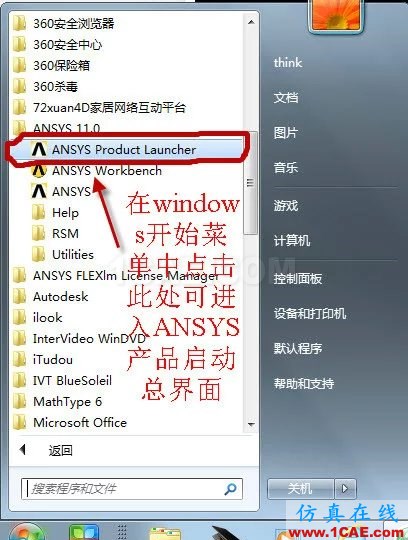

1.在windows开始菜单,找到ANSYS 产品总启动项,点击进入总启动界面。

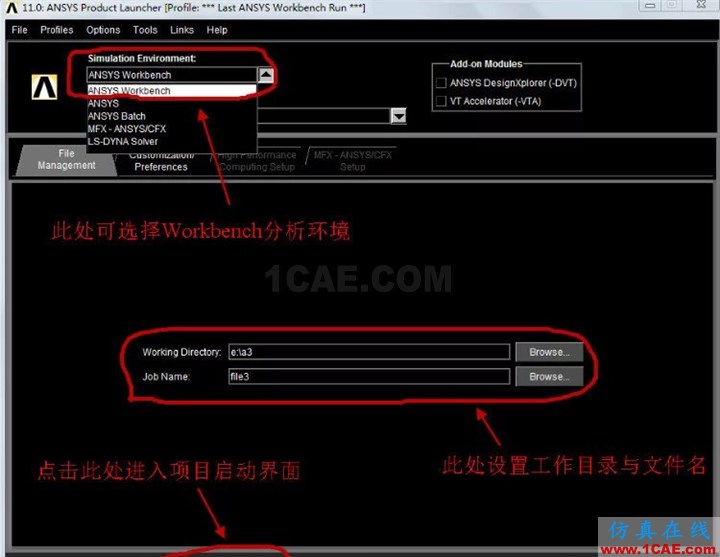

2.在ANSYS 产品总启动界面,选择ANSYS WORKBENCH模拟环境,设置好工作目录及文件名,点击Run进入ANSYS WORKBENCH启动界面。

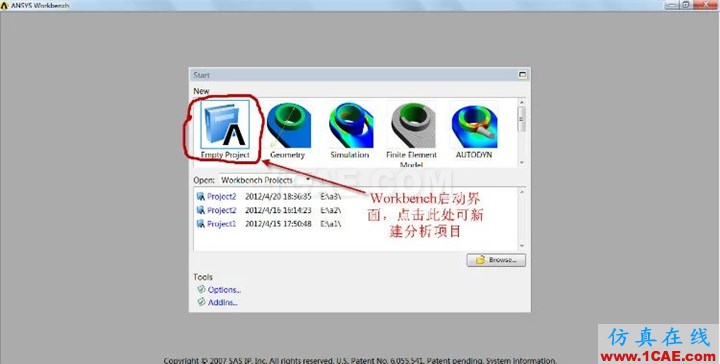

3.在ANSYS WORKBENCH 启动界面中,点击EMPTY PROJECT图标,进入项目启动界面。

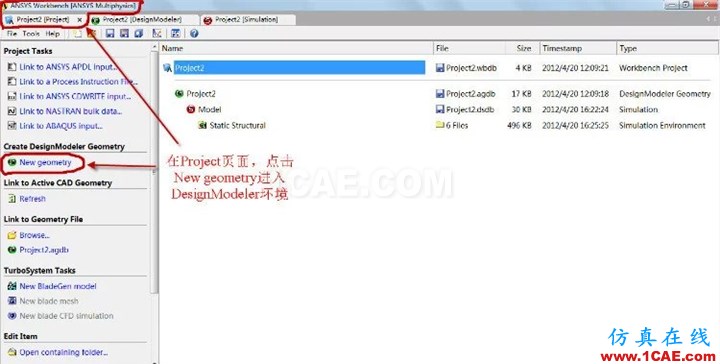

4.在项目启动界面,点击NEW GEOMETRY 进入几何建模环境。

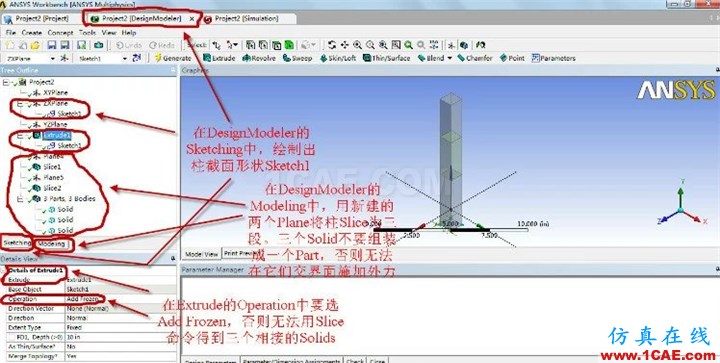

三、利用DESIGNMODELER建立几何模型。

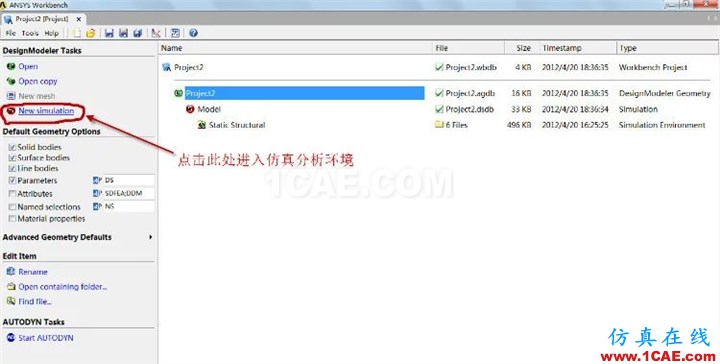

四、几何模型建完后,回到项目界面,点击NEW SIMULATTION进入仿真分析环境,
五、建立工程数据及网格划分

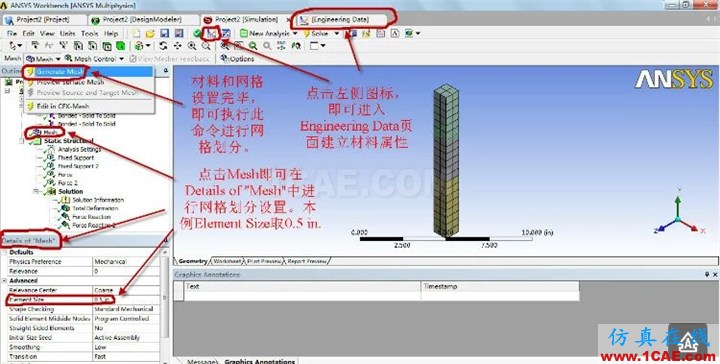

1.网格设置及划分

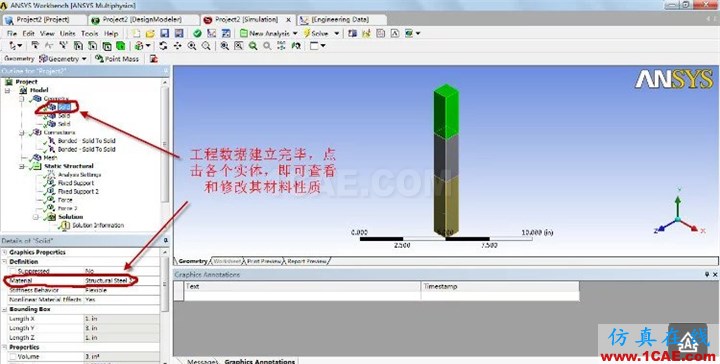

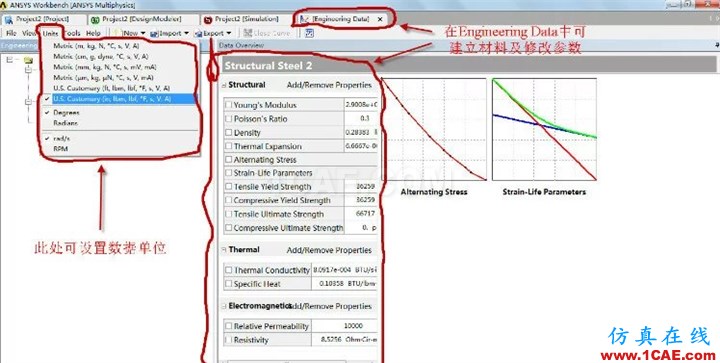

2.定义材料属性。
3.材料查看及指派。

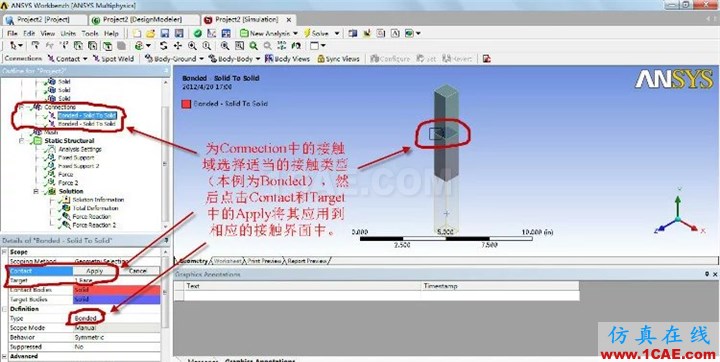

六、各分析体间的连接设置。
七、定义分析类型及设置。

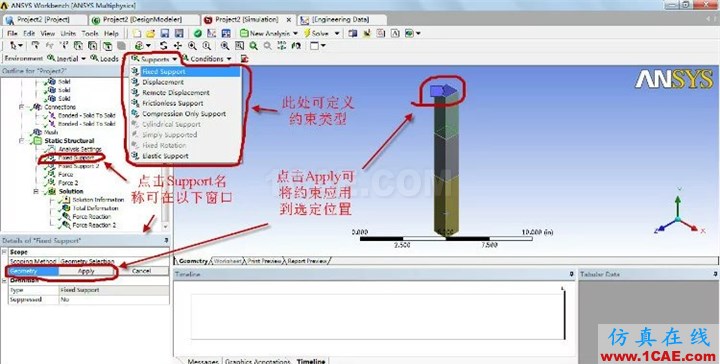

八、施加约束。

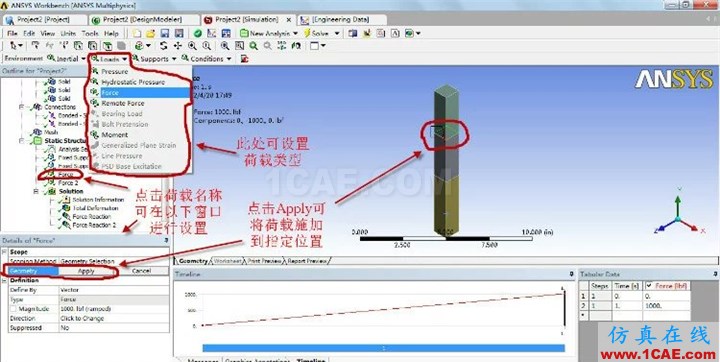

九、施加荷载

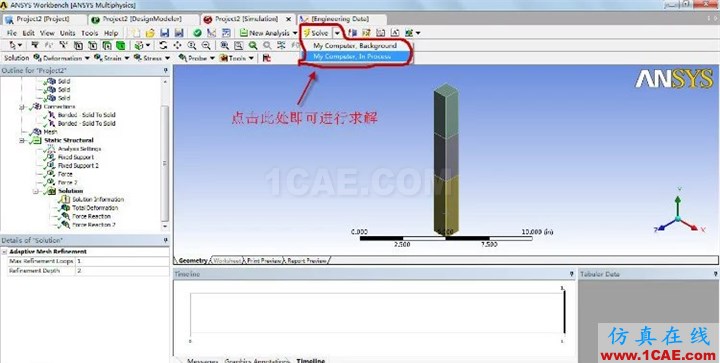

十、开始求解。

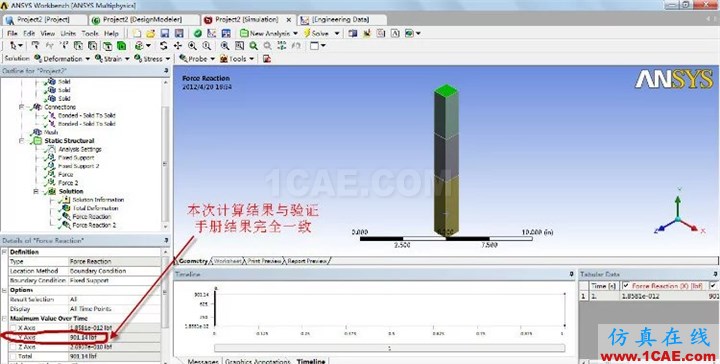

十一、查看结果

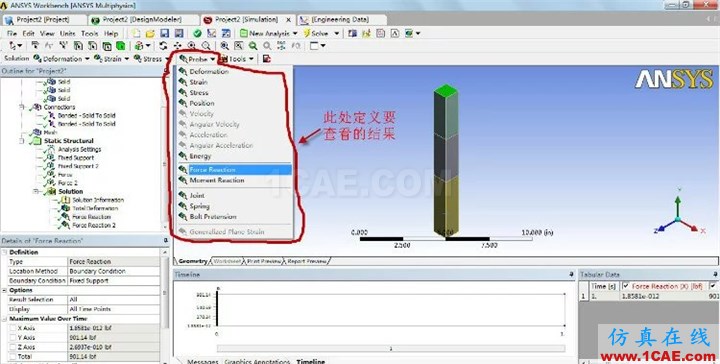

1.定义要查看的结果项

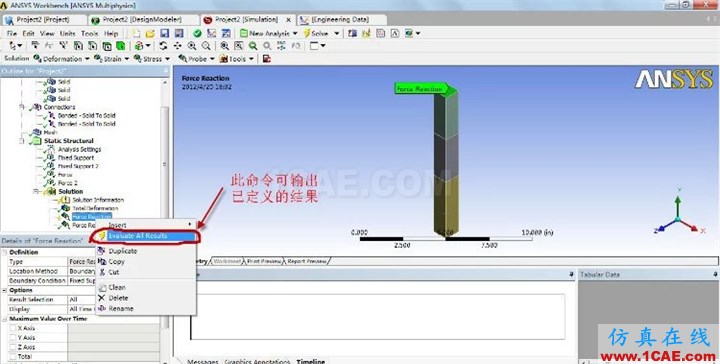

2.结果输出与显示。
3.结果显示。
