有限元分析在生产实际中的运用实例

2017-01-23  by:CAE仿真在线  来源:互联网

俄罗斯320T门式起重机从动台车架在生产制造时,由于内外支撑结构安装不准,出现了一定的误差,如下图1、图2所示。若该误差降低了构件强度,就必须返修甚至重新制作构件。为此,公司技术部利用技术手段对此构件进行强度校核,以检验安装误差是否会导致其不能使用。

图1 外支撑板误差

图2 内支撑板误差

一、建立有限元模型

构件材料为Q345,密度为7850kg/m3,弹性模量E=212000MPa,泊松比u=0.28。结构所承受的载荷按照F=1000KN计算。

根据从动台车架的CAD图纸,并结合实际偏差,建立有限元模型,如图3所示。

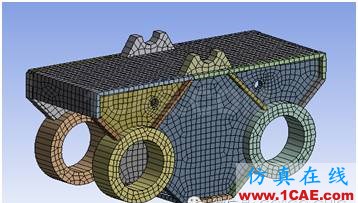

图3 有限元模型

二、计算结果

在有限元模型基础上,施加载荷,并将车轮处进行约束,计算结果可得到,结构最大应力为115MPa,最大位移为0.142mm,如图4,图5所示。

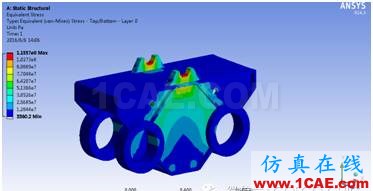

图4 结构应力云图

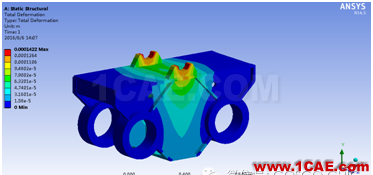

图5 结构位移云图

根据强度校核公式可知:115MPa≤345/2=172.5MPa

结构强度满足,可以使用。

此次,通过有限元计算,可以知道虽然从动台车架在制造过程中有一定的误差,但不影响使用,避免了重新制造,从而节约材料,降低成本,对公司降本增效有一定的积极意义。
