1.问题的描述
如图1给出了齿轮装配体的三维模型,该模型有左侧主动齿轮和右侧的被动齿轮组成。
图1 齿轮装配体的三维模型
2.模型的材料
两个齿轮的材料都为结构钢,摩擦系数取0.2。
3.边界条件(工况)
约束两个齿轮内孔的三个平动位移和两个方向的转动位移,只释放齿轮绕z轴的转动位移。在主动轮上施加转速,在被动齿轮上施加阻力矩,这二者随时间变化的规律如下:
|
时间(s) |
0 |
10 |
20 |
|
转速(RPM) |
0 |
1500 |
1500 |
|
阻力矩(N.m) |
200 |
200 |
200 |
4.计算结果

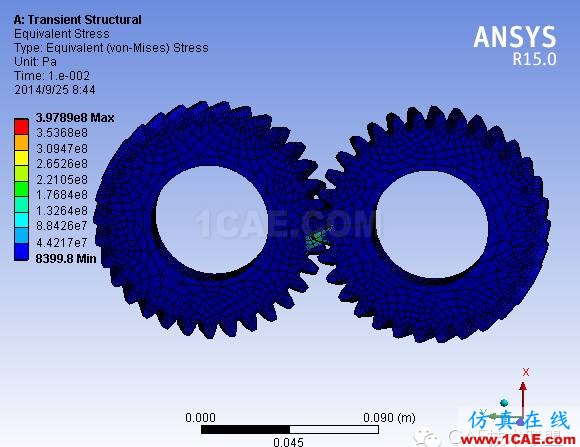

图2 0.01s时刻的等效应力云图

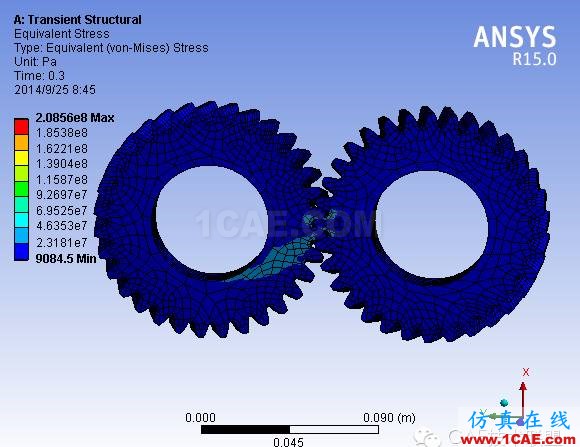

图3 0.3s时刻的等效应力云图

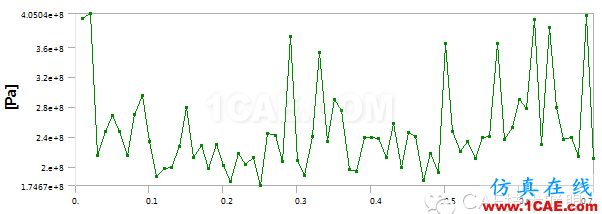

图4 齿轮动态接触过程中的最大等效应力与时间的关系

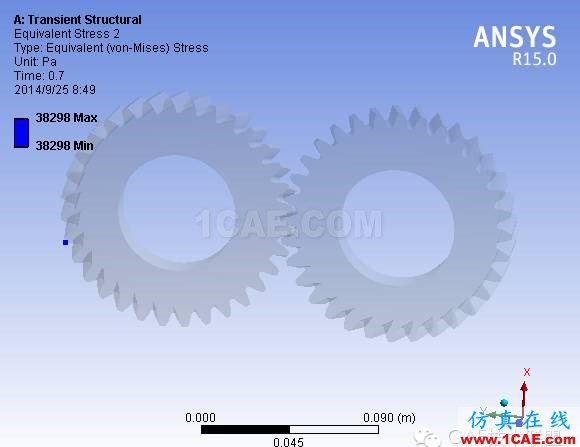

图5 提取等效应力位置的示意图

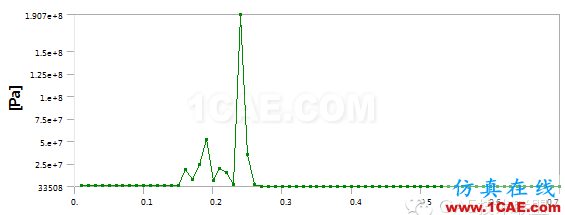

图6 提取点的等效应力与时间的关系

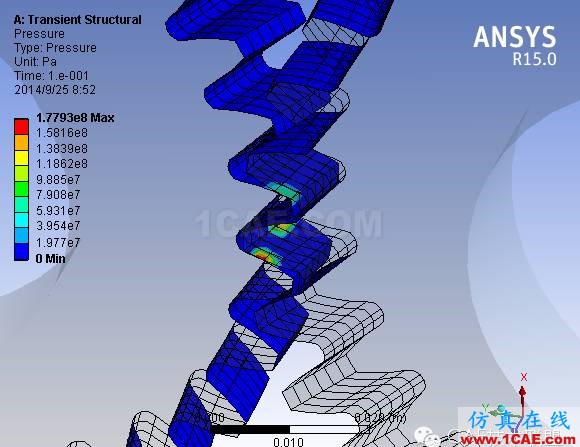

图7 0.1s时刻的接触压力云图
