WorkBench平台下两圆柱双向流固耦合案例【转发】

2017-01-13 by:CAE仿真在线来源:技术邻

核工业及其他行业领域越来越重视流固耦合作用带来的影响,本案例以最具代表性的细长圆柱为例,分析在流体力的激励下,往复颤振的效果,并考虑固体圆柱的变形。(本案例为原创案例,转载请注明出处)

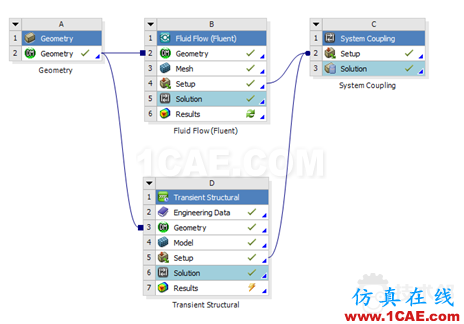

流体介质为水,圆柱材料为钢,以下为核心的仿真流程和结果。

一、流体求解设置

(1)网格划分:抑制2个固体圆柱,对流场区域的网格进行划分,并进行边界命名,包括入口、出口、圆柱面等。

(2)求解设置。选择LES大涡模拟,给定介质材料为水,并设置边界条件,采用速度入口、outflow出口。

(3)动网格区域设置。采用Smoothing动网格方法,并设定两圆柱面为System Coupling边界。

(4)时间步控制。设置瞬态时间步为0.00002s。

二、结构求解设置

(1)网格划分。抑制流体区域网格,对结构网格进行划分,并重命名。

(2)约束和边界设置。对两端圆柱面施加固定约束,对圆柱面定义流固耦合面。

(3)求解设置。设置求解时间步等信息。

三、流固耦合System Coupling设置

(1)耦合求解时间设置。包括时间步,总计算时间等。

(2)定义流固数据传递。共4组,流体向固体传递力的数据,固体向流体传递位移数据。

(3)定义流、固计算顺序。先计算流体,后计算结构。

四、仿真结果

(1)截面网格

(2)截面速度

(3)涡

(4)圆柱变形和振动
