梁单元用户自定义截面

2017-02-12 by:CAE仿真在线来源:互联网

ANSYS精彩应用

定义用户截面需要先绘制相应的截面形状,然后将相应的AREA 定义为截面。操作过程如下:

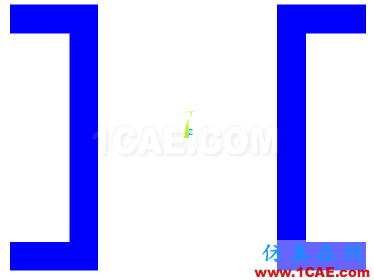

(1) 绘制截面形状 - AREAs

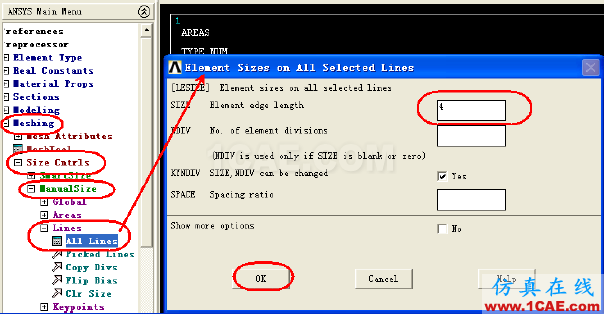

(2) 对各线段设置网格尺寸:

对本例设置所有线段的单元长度为 4

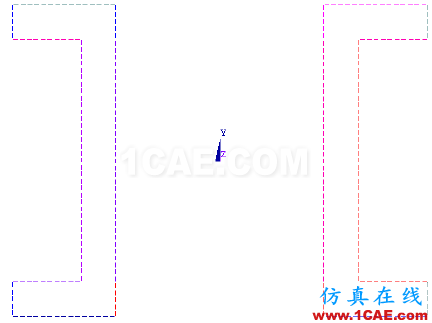

设置网格尺寸之后:

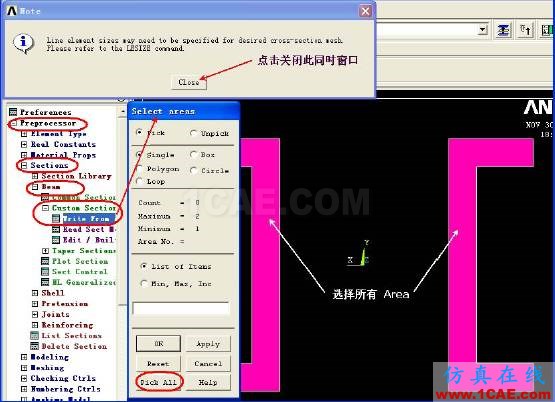

(3) 然后定义用户截面:

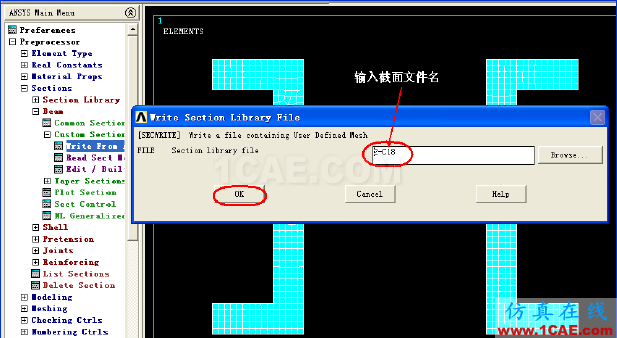

ANSYS 并不马上生成新的截面,而是将新截面的数据写到一个“截面”文件中,如图,点击 OK 后将在工作目录中生成截面文件2-C18.sec:

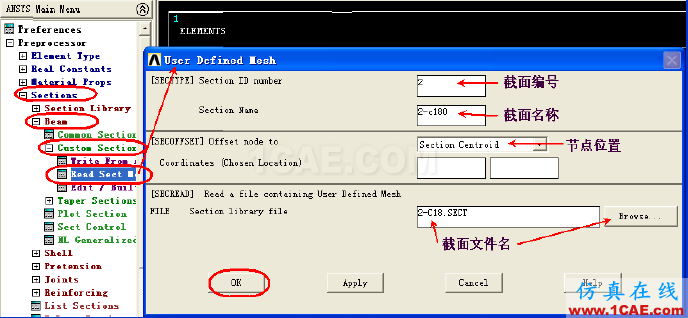

(4) 为了使用新定义的截面,需要读入该截面文件:

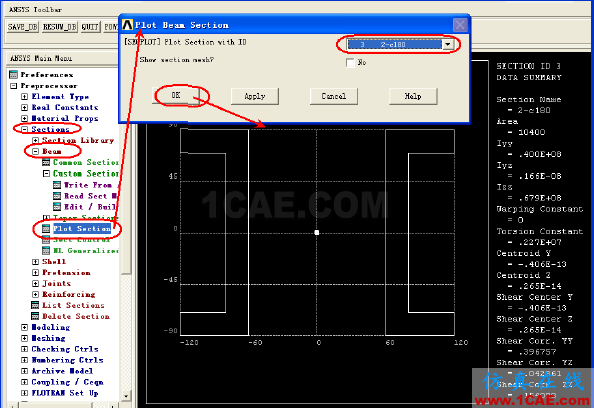

然后可以绘制该截面:

3. 定义变截面梁 (锥形梁):

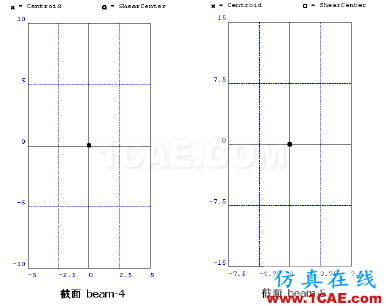

定义锥形梁之前,必须先定义锥形梁两端的截面,比如我们先定义两个矩形截面 beam-4 和 beam-5 如下:

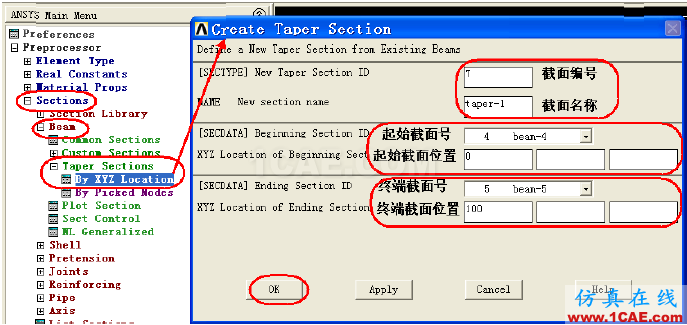

然后定义锥形 (Taper) 截面:
采用 By XYZ Location 方法,定义截面 7:

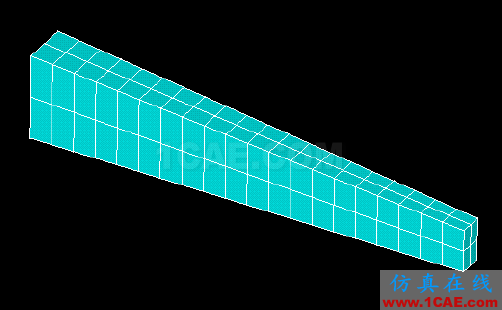

使用截面7 对线段划分梁单元:
