ANSYS R17如何实现变形几何的输出

2017-02-28 by:CAE仿真在线来源:互联网

ANSYS R17新增加了把网格、结果输出STL格式文件功能。

STL文件是在计算机图形应用系统中,用于表示三角形网格的一种文件格式。它的文件格式非常简单,应用很广泛。STL是最多快速原型系统所应用的标准文件类型,STL是用三角网格来表现3D模型。

STL只能用来表示封闭的面或者体,STL文件有两种:一种是ASCII明码格式,另一种是二进制格式。STL文件格式只能描述三维物体的几何信息,不支持颜色材质等信息,是计算机图形学处理CG,数字几何处理如CAD,数字几何工业应用,如三维打印机支持的最常见文件格式。

STL文件输出

1. 模型网格输出STL文件

如图一所示,首先将几何模型进行网格划分,Mesh完成后,在该处点右键,弹出菜单选Export,然后选STL File,选择保存位置即可成功保存为文件STL。

ANSYS R17如何实现变形几何的输出ansys仿真分析图片1

2. 模型计算结果输出STL文件

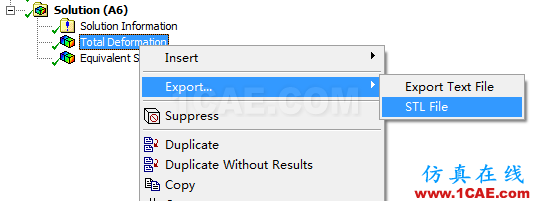

对模型施加约束与载荷,然后进行求解,在结果选项中输出模型的总体变形。有总体变形后,在Total Deformation位置点右键,弹出菜单选Export,然后选STL File,选择保存位置即可成功保存为文件STL,如图二所示。

ANSYS R17如何实现变形几何的输出ansys仿真分析图片2

STL文件转化

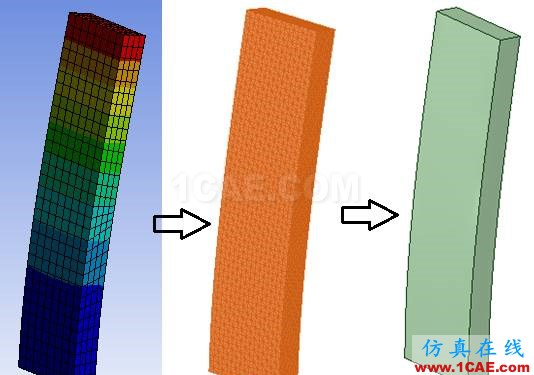

保存的三角网格来表现3D模型有一个重要用途就是可用于3D打印技术。而对于技术人员,在进行仿真分析时,会遇到一些问题,比如:多物理场耦合分析时,结构的变形导致流体流动的变化,亦或者结构的变化导致电场磁场的变化等,这时候导出的变形后的几何模型就能直接用于接下来的分析中,使分析更加便捷。

SpaceClaim有强大的几何修复能力,导出的STL文件可以通过SpaceClaim转化成实体模型。具体操作如下:

步骤1: 打开SpaceClaim,并导入STL文件,打开显示的是变形后面片网格,如图三所示;

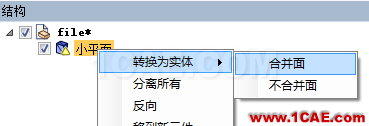

步骤2:右击结构树中的“小平面”,选择“转换为实体”,并选择“合并面”,转换成实体模型,如图四所示。

ANSYS R17如何实现变形几何的输出ansys仿真分析图片3

ANSYS R17如何实现变形几何的输出ansys仿真分析图片4

总结

此外,还有一种方法也可以实现变形后几何导出,但是要求变形几何被用于相同项目分析,这是可以直接拖拽solution到第二个分析项目的model,不需要重新划分网格。

在ANSYS R17.0中,用户可以通过导出STL文件的方式生成变形后的几何模型,或者通过项目之间的数据传递来利用变形后的模型,可以有效解决在做耦合分析时遇到的问题,进一步提高ANSYS多场耦合仿真能力。
