Ansys Workbench实用小技巧

2017-02-13 by:CAE仿真在线来源:互联网

使用Ansys Workbench 可以很方便地进行多物理场耦合,通过直接连线,共用材料参数,几何模型,相互传递计算求解结果。

2.网格节点移动

Ansys收购了一家专门做网格处理的公司。新版增加了网格节点移动的功能,可以更方便地手动编辑网格。

3. 不同质量的网格查看

直接点选需要查看的网格质量区域。可以很方便地查看网格质量低在哪,网格质量高的标准和形状是怎样的。

可以联合查看之前发送的那篇关于网格的文章

4.Beta选项

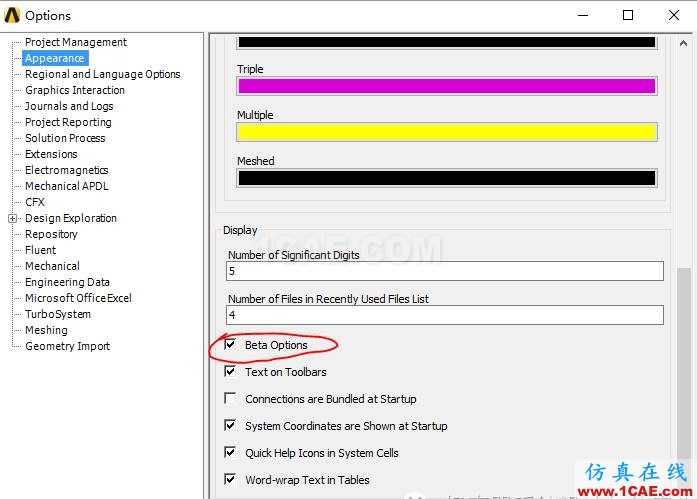

在ansys选项中,Appearance,勾选Beta Options。可以打开很多测试版功能。具体变化请自行探索。

5.求解器日志

能实时查看求解器的日志。如果有求解error或者warning之类的,也可以通过查看求解器日志来推断问题点在哪(Debug)。这也是通向高手的必由之路。

6.收敛图

请结合之前的一篇文章来学习。那篇文章用的是Comsol,不过原理是一样的。

【有限元】案例讲解结构非线性仿真不收敛解决技巧

7.使用2d仿真

Ansys workchen默认采用3d进行仿真。如果需要用2d来简化计算,可以参考下图来进行设置。
