ANSYS Help中对Mid-surface有如下描述:中面特征可用来创建两个已有实体表面的中间面体。抽中面操作后的面体自动的定义了厚度属性。配对面可以手动选取,也可以根据你事先设定的厚度范围自动检测配对面然后自动抽取中面。

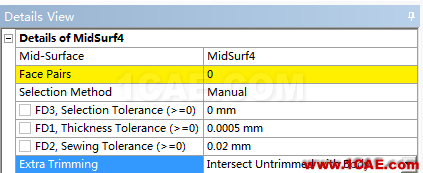

图2 手动模式
有时在对多个连接面进行抽中面操作时会遇到出现脱离、间隙情况。当然强大的Ansys也会有相应对策,如上图中已经为用户默认选择了修剪功能。当然还可以使用面延伸surface-extension功能来处理这种情况。

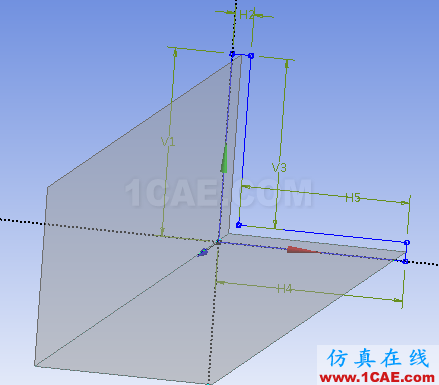

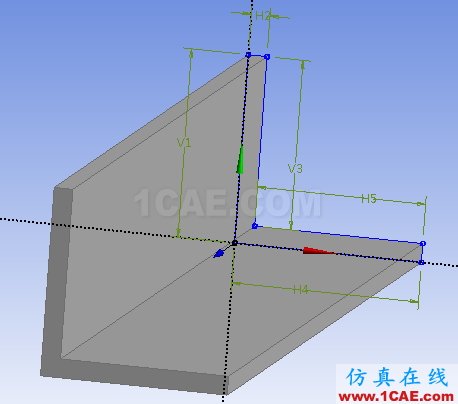

同时选取多个面进行抽中面,系统会自动进行修剪延伸。效果如图3,4所示。注意这里仅仅是一次抽中面选取两个配对面操作(共4个面)。

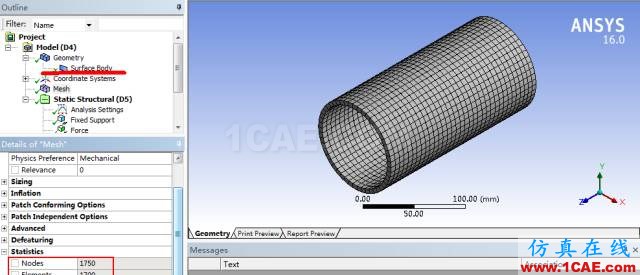

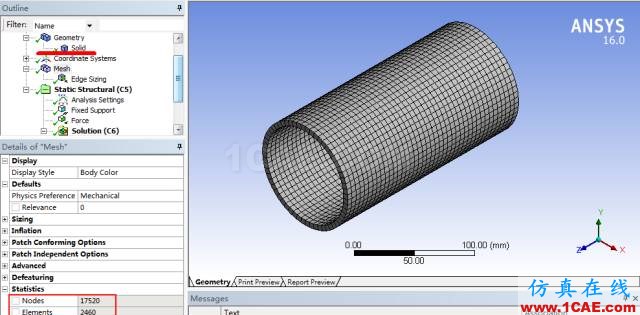

其中注意到面体模型的节点为1750,而实体模型的节点是17520。节点有10倍差距!抽中面后计算效率大大提高。注:节点是直接影响计算速度的主要因素,而不是单元数量。

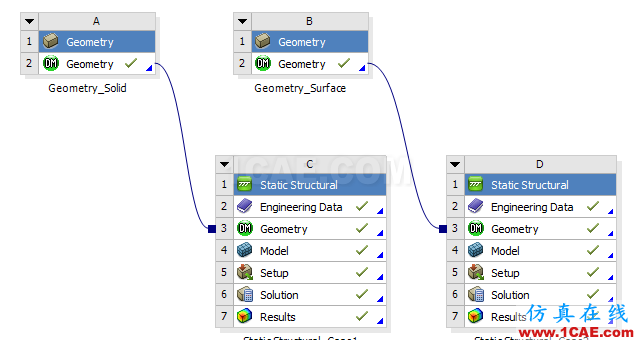

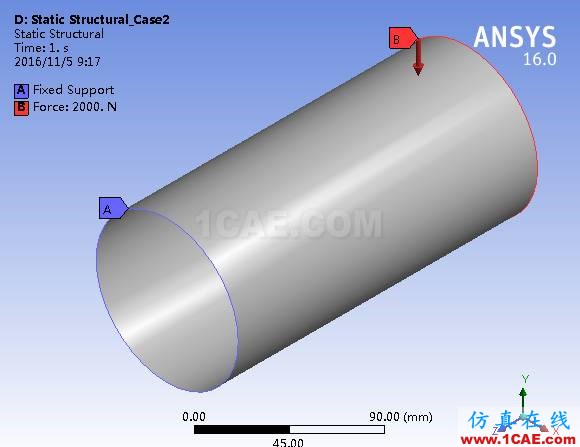

结果对比:
|
Results Cases |
Total deformation |
Equivalent stress |
|
Case1 |
0.025658mm |
14.38Mpa |
|
Case2 |
0.02558mm |
14.808Mpa |
|
Deviation |
0.3% |
2.9% |
由结果可知总变形误差非常小,等效应力较小。可以简单验证在本案例中抽中面并不会对结果产生显著性影响。在其他案例中读者还得进行详细的验证和评估方案可行性。
分析文件免费下载地址:链接:http://pan.baidu.com/s/1kUMT1IZ 密码:yi72
