【问题描述】

在一个定块上,有一个滑块。在滑块顶顶面上施加一垂直于表面指向定块的10MPa的分布力系。现在滑块在定块表面上滑行3.75mm,要求摩擦而产生的热量,并计算滑块和定块内部的温度分布和应力分布。

定块的尺寸:宽5mm,高1.25mm,厚1mm

滑块的尺寸:宽1.25mm,高1.5mm,厚1mm

材料:弹性模量:7e10Pa;泊松比:0.3;密度:2700kg/m(3);热膨胀系数:23.86e-6/k;摩擦系数:0.2;热导率:150W/(M K);比热:900J/(kg K)

基于ANSYS Workbench的摩擦生热分析——耦合单元法ansys分析图片3


【问题分析】

关键技术分析:

此问题属于摩擦生热,不能够使用载荷传递法,而只能使用直接耦合法。这就是说,只能用一个耦合单元来计算摩擦生热问题。

解决该问题的基本思路如下:

(1)使用瞬态结构动力学分析系统;

(2)在该系统中更改单元为PLANE223,它是一个耦合单元,可以完成多种耦合分析,这里使用其结构-热分析功能;

(3)定义两个载荷步,第一步将动块移动到指定位置,第二步保持最终位置,以获得平衡解。

(4)在求解设置中,关闭结构分析的惯性部分,而只做静力学结构分析,但是对于热分析仍旧做瞬态热分析;

(5)由于使用了瞬态动力学分析,结果中默认是没有温度可以直接从界面中得到的。需要自定义结果,提取温度;

(6)此问题要多处使用插入命令的方式,从而可以在Workbench中使用APDL的功能;

(7)瞬态结构动力学分析系统的工程数据中,无法得到热分析的部分参数,所以需要先创建一个单独的工程数据系统,然后把它与瞬态结构动力学分析的工程数据单元格相关联;

(8)在DM中创建两个草图,然后根据草图得到面物体。再对这两个面物体进行平面应力的分析;

(9)主要目的是阐述:如何在Workbench中使用耦合单元进行多物理场的耦合分析。

【求解过程】

1.进入ANSYS Workbench

2.创建瞬态结构分析系统

基于ANSYS Workbench的摩擦生热分析——耦合单元法ansys分析图片4


3.设置材料属性

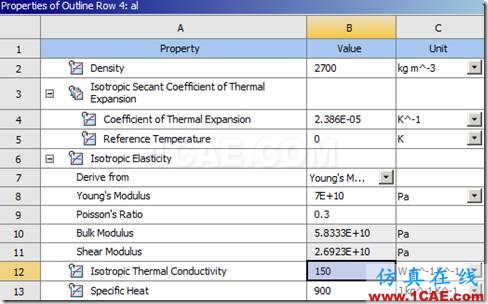

双击engineering data,加入新材料,命名为al,设置属性如下。

基于ANSYS Workbench的摩擦生热分析——耦合单元法ansys分析图片5


4.创建几何模型

双击geometry,进入到DM。设置长度单位是毫米。

首先创建两个草图,

基于ANSYS Workbench的摩擦生热分析——耦合单元法ansys分析图片6


其几何图形及尺寸如下图

基于ANSYS Workbench的摩擦生热分析——耦合单元法ansys图片7


分别拉伸这两个草图,得到两个面体,并设置其厚度均为1mm.

基于ANSYS Workbench的摩擦生热分析——耦合单元法ansys图片8

存盘,退出DM。

设置几何单元的属性为2D实体,表明要做平面问题的分析。

基于ANSYS Workbench的摩擦生热分析——耦合单元法ansys图片9


5.设置单元类型

双击Model,进入到Mechanical中。

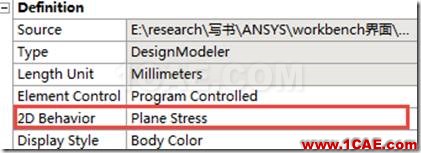

(1)设置是平面应力问题。

基于ANSYS Workbench的摩擦生热分析——耦合单元法ansys图片10

(2)设置材料属性。

将两个物体的材料都设置为AL

基于ANSYS Workbench的摩擦生热分析——耦合单元法ansys培训课程图片11

(3)设置单元属性。

设置这两个物体的单元属性,都设置为热-结构耦合单元PLANE223.

为了做到这一点,首先对滑块添加一个命令对象。

基于ANSYS Workbench的摩擦生热分析——耦合单元法ansys培训课程图片12


在窗口中输入定义单元类型的APDL命令。

基于ANSYS Workbench的摩擦生热分析——耦合单元法ansys培训课程图片13


该命令对滑块设置其单元类型是PLANE223,并确定其关键字是11.该关键字意味着此单元用作热-结构耦合分析。

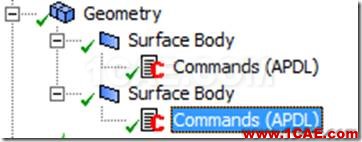

将该命令拷贝到定块中,设置定块也使用同样的耦合单元。

基于ANSYS Workbench的摩擦生热分析——耦合单元法ansys分析案例图片14


6.设置接触

(1)设置接触特性

设置滑块和定块之间发生摩擦接触。

基于ANSYS Workbench的摩擦生热分析——耦合单元法ansys分析案例图片15基于ANSYS Workbench的摩擦生热分析——耦合单元法ansys分析案例图片16

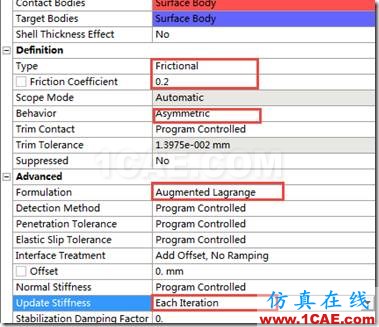

并对该接触设置如下

基于ANSYS Workbench的摩擦生热分析——耦合单元法ansys分析案例图片17

即设置为摩擦系数是0.2的有摩擦接触,非对称接触,使用增强的拉格朗日算法,每次迭代均更新接触刚度。

(2)设置接触单元包含位移和温度自由度

在该接触下面添加APDL命令。

基于ANSYS Workbench的摩擦生热分析——耦合单元法ansys结果图片18

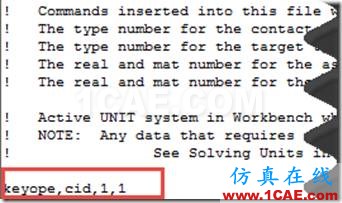

在出现的文件窗口中输入下列命令

基于ANSYS Workbench的摩擦生热分析——耦合单元法ansys结果图片19

其含义是,对于接触单元contac172,设置其1号关键字是1,从ansys帮助中,可以知道该关键字为1的含义是,接触单元每个节点均包含有UX,UY,TEMP三个自由度。即意味着是热-结构耦合问题。

基于ANSYS Workbench的摩擦生热分析——耦合单元法ansys结果图片20

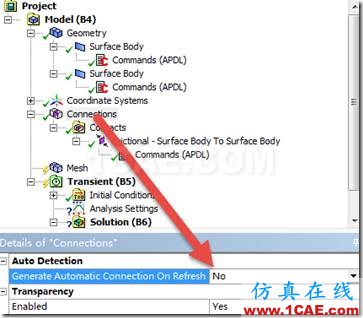

为了防止上述命令在ANSYS自动更新时被删除,设置connections的属性如下

基于ANSYS Workbench的摩擦生热分析——耦合单元法ansys结构分析图片21

即:更新时,请不要生成自动连接关系。


7.划分网格

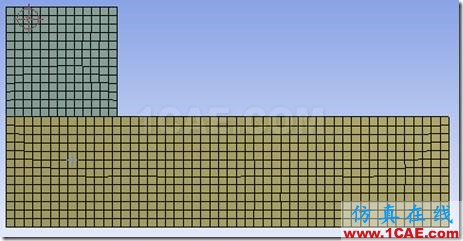

设置单元尺寸为0.1mm,划分网格。

基于ANSYS Workbench的摩擦生热分析——耦合单元法ansys结构分析图片22


8.设置载荷步

首先设置两个载荷步。

基于ANSYS Workbench的摩擦生热分析——耦合单元法ansys结构分析图片23

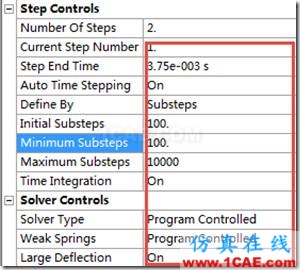

然后设置第一个载荷步的结束时间,时间步长等。

基于ANSYS Workbench的摩擦生热分析——耦合单元法ansys培训课程图片24

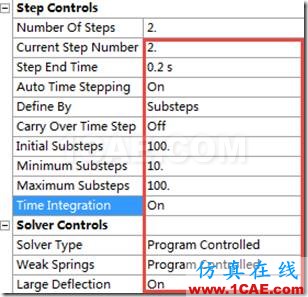

以及第二个载荷步

基于ANSYS Workbench的摩擦生热分析——耦合单元法ansys培训课程图片25


9.固定定块

定块的位移全固定。

基于ANSYS Workbench的摩擦生热分析——耦合单元法ansys培训课程图片26


10.施加压力

在滑块的上边线上施加竖直向下的均布载荷10MPa.

基于ANSYS Workbench的摩擦生热分析——耦合单元法ansys workbanch图片27


11.施加位移

给滑块的右侧边施加位移。

基于ANSYS Workbench的摩擦生热分析——耦合单元法ansys workbanch图片28

其X方向位移如下表。即在3.75毫秒时已经移动了3.75mm,然后一直维持到0.2秒不动。

基于ANSYS Workbench的摩擦生热分析——耦合单元法ansys workbanch图片29


12.设置求解算法

首先在transient下插入命令

基于ANSYS Workbench的摩擦生热分析——耦合单元法ansys仿真分析图片30

然后在出现的文本窗口中输入如下命令流

基于ANSYS Workbench的摩擦生热分析——耦合单元法ansys仿真分析图片31

其含义如下

/solu-----------进入到solu求解程序中;

allsel---------选择所有的节点和单元参与计算;

tref,0---------定义热应变分析的参考温度是0;

trnopt,full-----定义瞬态分析的算法:完全法;

timint,off,struc-----对于结构有关的自由度UX,UY,关闭瞬态效果(即不考虑质量或者惯性作用),这样只是做瞬态热分析。

tintp,,,,1.0-----定义瞬态热分析的积分参数。这里定义了一阶瞬态热分析的积分参数是1.0.

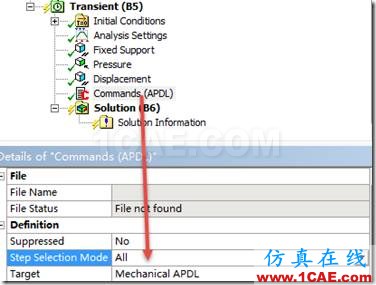

另外,确定是每个时间步均执行上述命令流。

基于ANSYS Workbench的摩擦生热分析——耦合单元法ansys仿真分析图片32


13.计算

基于ANSYS Workbench的摩擦生热分析——耦合单元法ansys结构分析图片33


14.后处理

插入总变形,等效应力。

插入自定义结果,在表达式中取出系统的温度变量。

基于ANSYS Workbench的摩擦生热分析——耦合单元法ansys结构分析图片34

更新得到下列结果。

等效应力如下图

基于ANSYS Workbench的摩擦生热分析——耦合单元法ansys结构分析图片35

可见,在滑动的过程中,滑块的右下角点有最大的应力。而定块的应力均匀。


最后时刻的温度分布如下图

基于ANSYS Workbench的摩擦生热分析——耦合单元法ansys workbanch图片36

可见,由于使用了默认的绝热边界条件,动块和定块的温度均趋于均匀。而且,定块和动块之间,由于默认的热阻是无限大,所以,虽然二者有温度差,但是在两个物块之间并没有热传递行为发生。这与实际情况显然是有区别的。可以通过设置接触面之间的热导率来更加逼真地模拟此情况。


下面是最高温度的变化线图

基于ANSYS Workbench的摩擦生热分析——耦合单元法ansys workbanch图片37

可见,在动块刚滑移到终点时刻,温度急剧上升到最高4.3k,然后动块静止。由于是绝热边界条件,热向两个物体内部渐渐扩散,从而最高温度渐渐降低。大概到0.05秒时,温度就已经均衡,热传导过程结束,两个物体均处于恒温状态。


下面是动块滑动过程中某一瞬间的温度云图。

基于ANSYS Workbench的摩擦生热分析——耦合单元法ansys workbanch图片38

可以看到,对于动块而言,摩擦面温度最高,此时正在通过热传导将热量向上方传递。

基于ANSYS Workbench的摩擦生热分析——耦合单元法ansys培训的效果图片39
